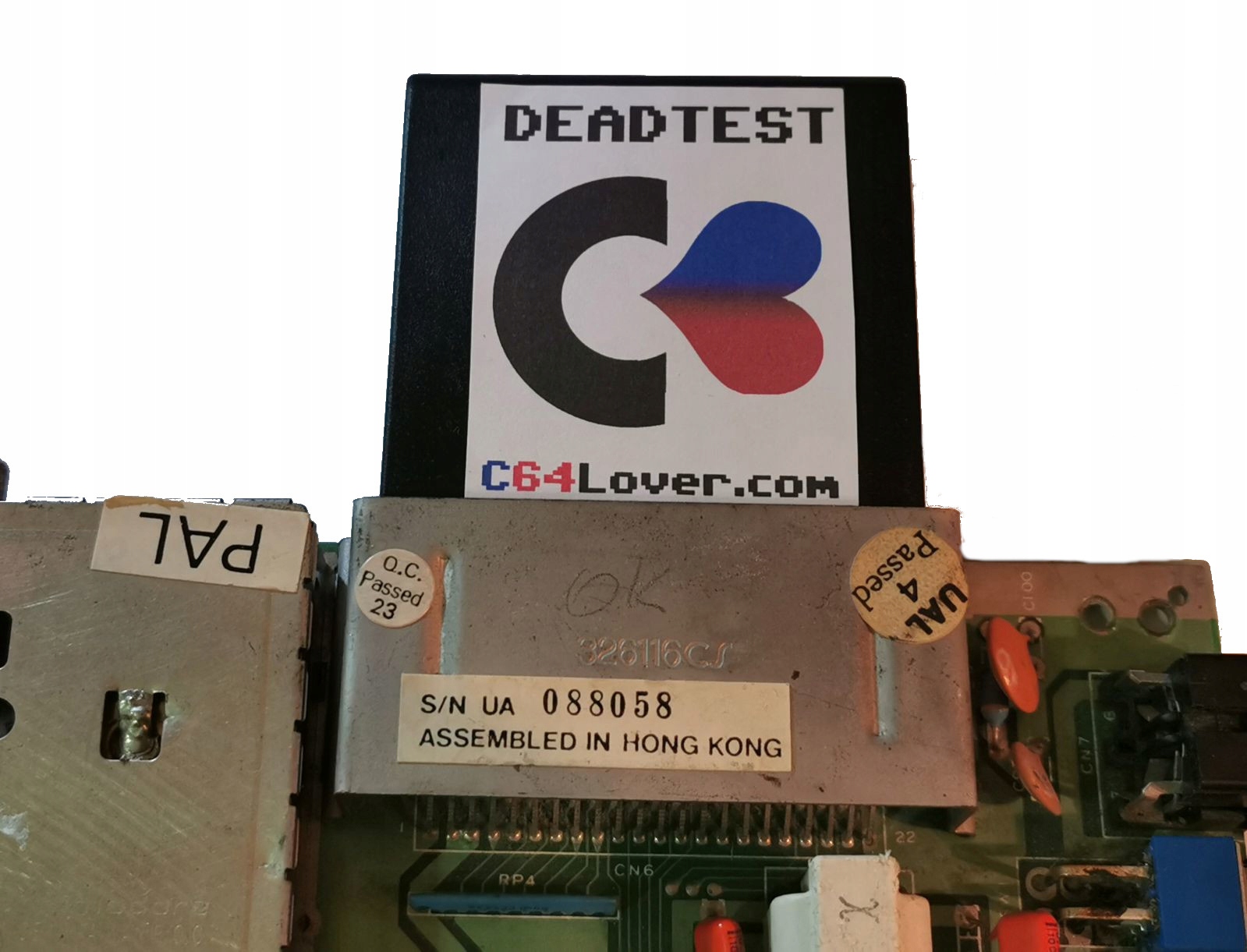

C64 C128 DEAD TEST Cartridge

Диагностический картридж C64POWER / C64LOVER DEAD TEST V2-первый шаг, когда C64 показывает "черный экран".

Видео рабочего цикла: https://www.youtube.com/watch?v=oNt4CL1cpOg

Картридж имеет модификации относительно оригинал-это вторая, улучшенная версия:

• Первое, что происходит, это цвет рамка изменяется на светло-серый, так что вам не нужно ждать около 10-15s, чтобы узнать, если компьютер вообще поднимается (т. е. работает таймер, сброс, CPU, PLA и запускается код с картридж в режиме Ultimax), но это уже было в первой версии с тех пор C64Power/C64Lover.
• Все выполняемые операции меняют цвет рамки, что видимые как короткие полосы, их отсутствие означает зависание процессора.

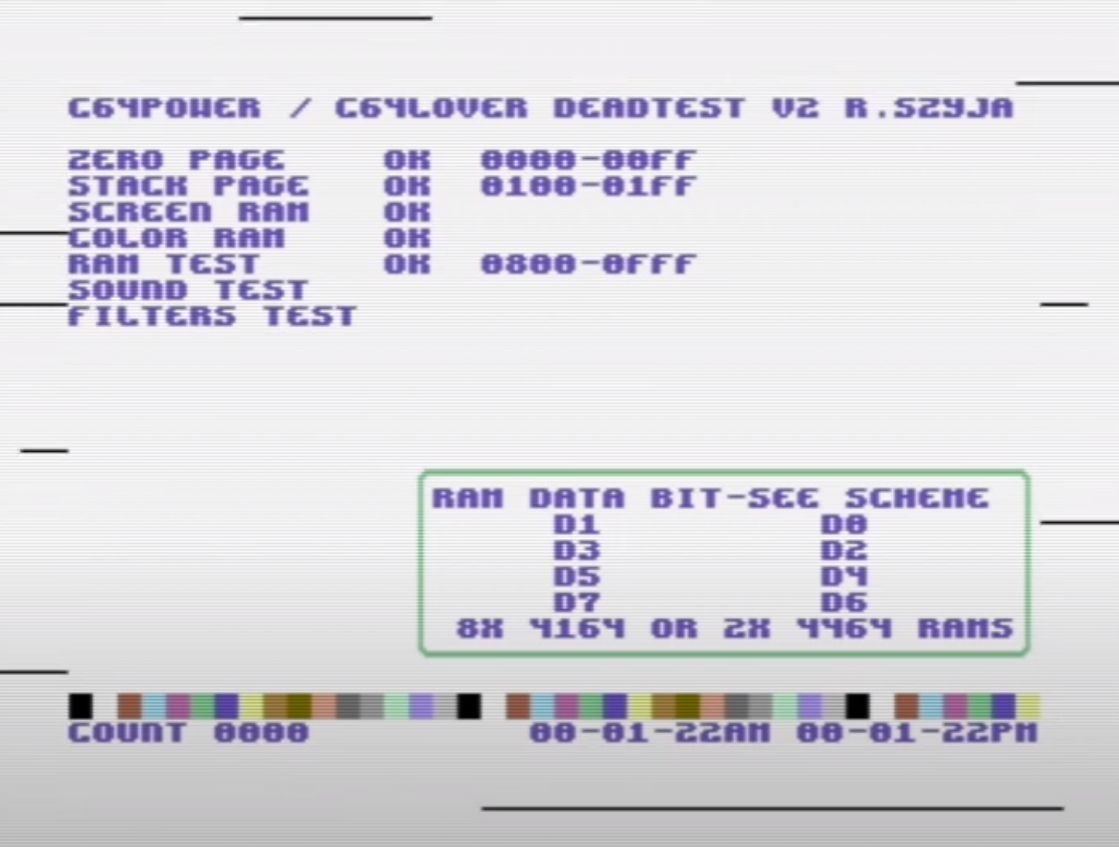

• Перед тестированием RAM Устанавливается графический режим (с начала ОЗУ), это позволяет выявить проблемы с ОЗУ или мультиплексирование и Вик.
• Памяти на диаграмме описываются номером бита шины данных вместо обозначением чипов 4164 (Uxx), что соответствовало только старым материнским платам (более поздние две коммиты имеют по две памяти 4464 вместо 8X 4164, и обе эти платы имеют разные обозначения Uxx).
• Более читаемый шрифт (частичная замена, с сохранением исходных рамок)

Добро пожаловать на покупку и сервис.

Ремонт, описанный наfb / c64power осуществляется с помощью этого инструмента.

Описание оригинала, инструкция обработка (за исключением вышеуказанных изменения):

https://issuu.com/giannibernardo/docs/781220.c64.dead.test.diagnostic.man</ п>

или

http://personalpages.tds.net/~rcarlsen/cbm/misc/diagcart/dead%20test%20cart /C64_Dead_Test_Diagnostic_Manual_1988-Jan.pdf
