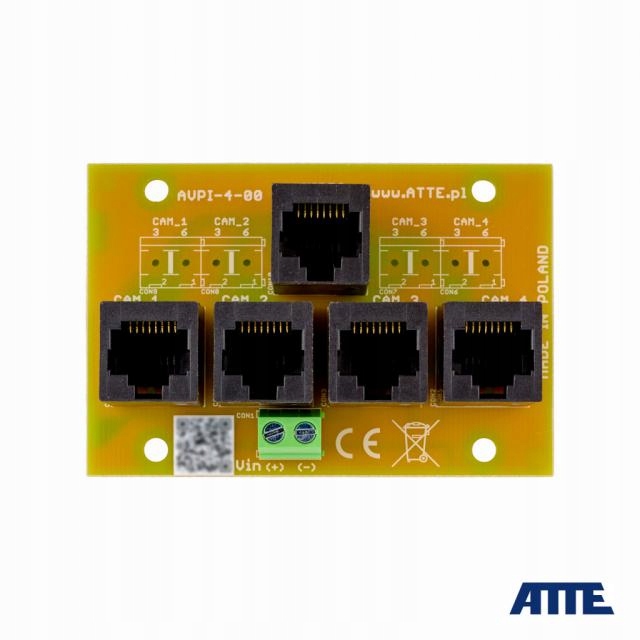

Модуль распределения видео HD AVPI-4-00-OF

Moduł dystrybucji wideo HD i zasilania po UTP do 4 kamer analog CVBS, HDCVI, HDTVI, AHD, TurboHD, 4 kanały zasilania z bezpiecznikiem polimerowym 1,1A, Vin 10…30VDC, Vout=Vin, moduł do zabudowy, typu AVPI-4-00-OF

Dane techniczne:

Obudowa Moduł do zabudowy

Wymiary 77x51x17mm

Zakres napięcia zasilającego 10...33VDC

Zabezpieczenie przed zwarciem wyjścia Bezpiecznik polimerowy 1,1A

Typ złącz we/wy symetrycznego RJ-45

Zakres temperatur pracy -10°C ... +40°C

Port VIDEO

CAM_1  (-) pin 1/pom.b, (+) pin 2/pom

CAM_2  (-) pin 5/nieb.b, (+) pin 4/nieb

CAM_3  (-) pin 3/ziel.b, (+) pin 6/ziel

CAM_4  (-) pin 7/brąz.b, (+) pin 8/brąz

Porty CAM_1...CAM_4:

-zasilanie PoE PASSIVE:

-pin 4,5(+), pin 7,8(-)

sygnał wideo:

pin 1(-), pin 2(+)
