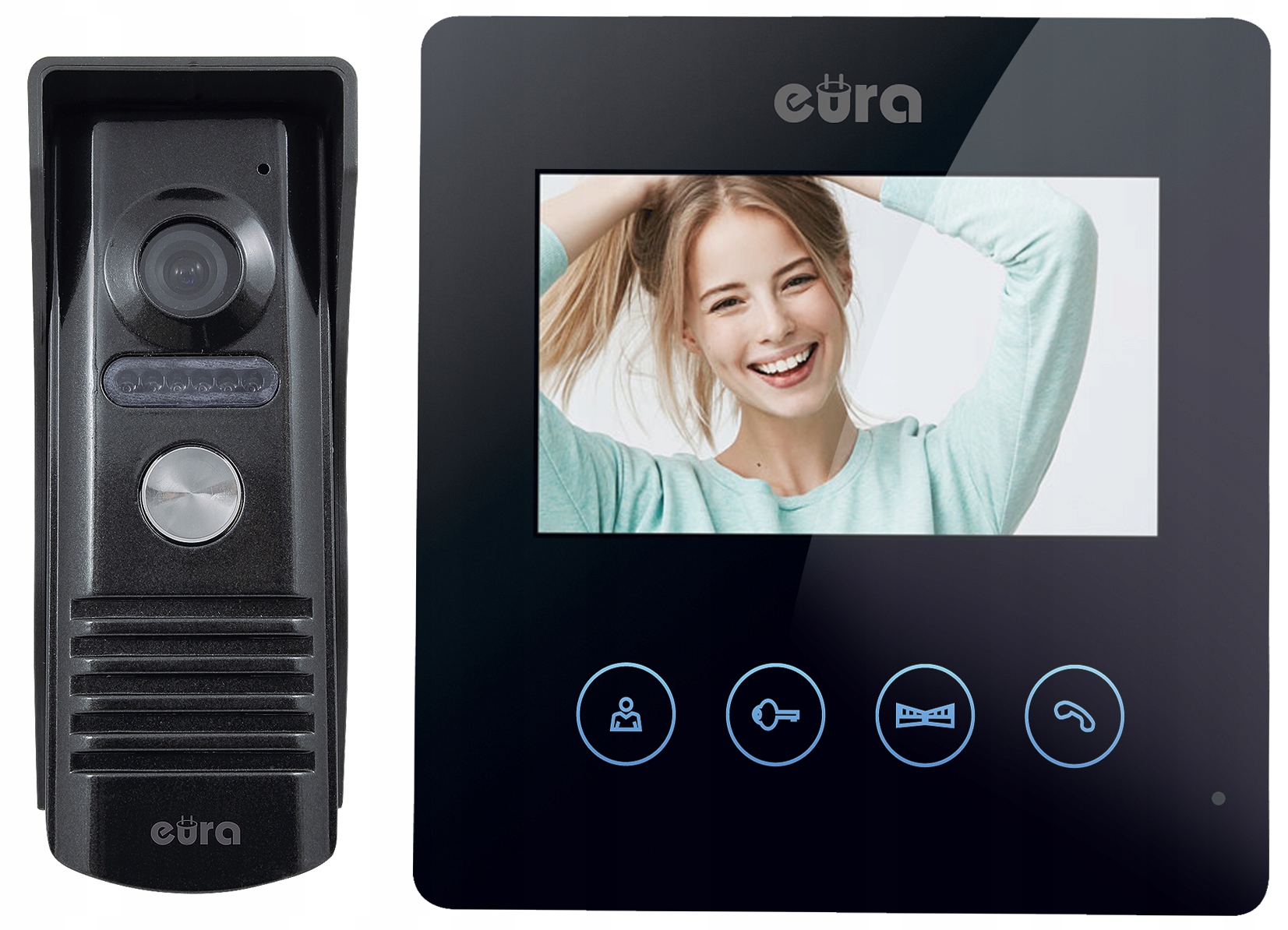

WIDEODMOFON EURA VDP-52A3 "ATIRA"

- obsługa 2 wejść furtka i brama

- monitor z dotykowymi przyciskami, z niebieskim podświetleniem

- kaseta z daszkiem odporna na warunki atmosferyczne

- prosta instalacja

- instrukcja w j. polskim

Видеодомофон EURA VDP-52A3 ATIRA является идеальным решением для пользователей поиск простых решений в высоком качестве.

В дополнение к стандартным функциям связи с посетителем, просмотра окружающей камеры и управления засовом на входе в собственность, видеодомофон позволяет использовать второй выход, например, шлюз.

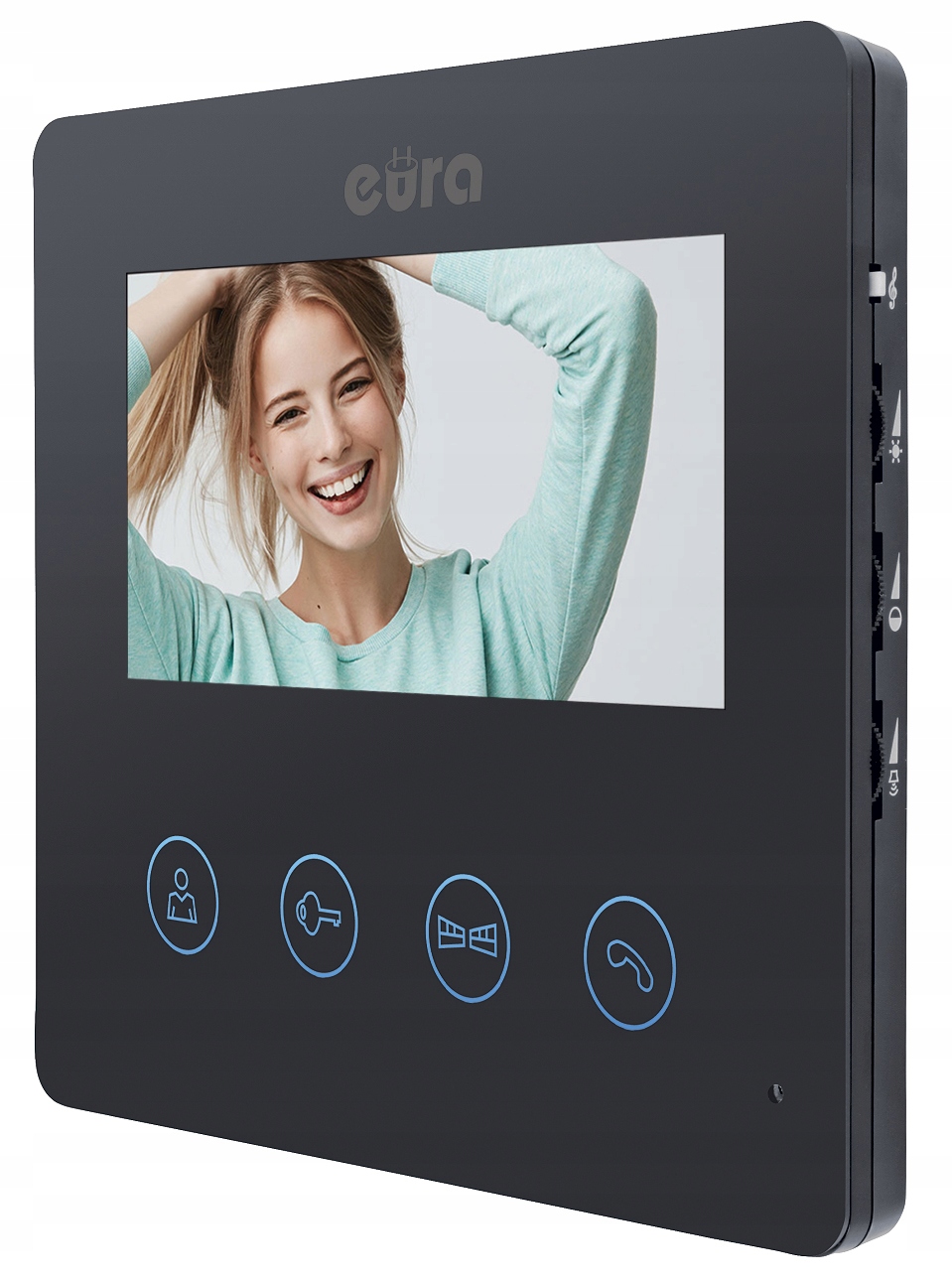

MONITOR "EURA" VDA-52A3

Hands-free монитор с экраном о диагональ подсмотр, звонки с домофона.

Кроме того, он оснащен регуляторами, расположенными с правая сторона устройства. Они позволяют насыщенность изображения. одной из

SPECYFIKACJA TECHNICZNA

• Pobór mocy monitora - czuwanie / praca: 1,5 W / 5 W
• Wielkość ekranu monitora: 4,3”
• Typ ekranu: Kolor LCD
• Rozdzielczość ekranu: 480 × 272 pikseli
• Czas aktywacji rygla: 3s / 1s
• Ilość wyjść przekaźnikowych: 2
• Rodzaje wyjść: Wyjście 1: 12V DC 350mA Wyjście 2: N.O. 1A/ 24V DC Max
• Ilość melodii gongu: 16
• Głośnomówiący: Tak
• Temperaturowy zakres pracy monitora: 0ºC ~ +40ºC
• Wymiary monitora (W x SZ x G): 136 x 143 x 18 mm
• Waga netto monitora: 245 g

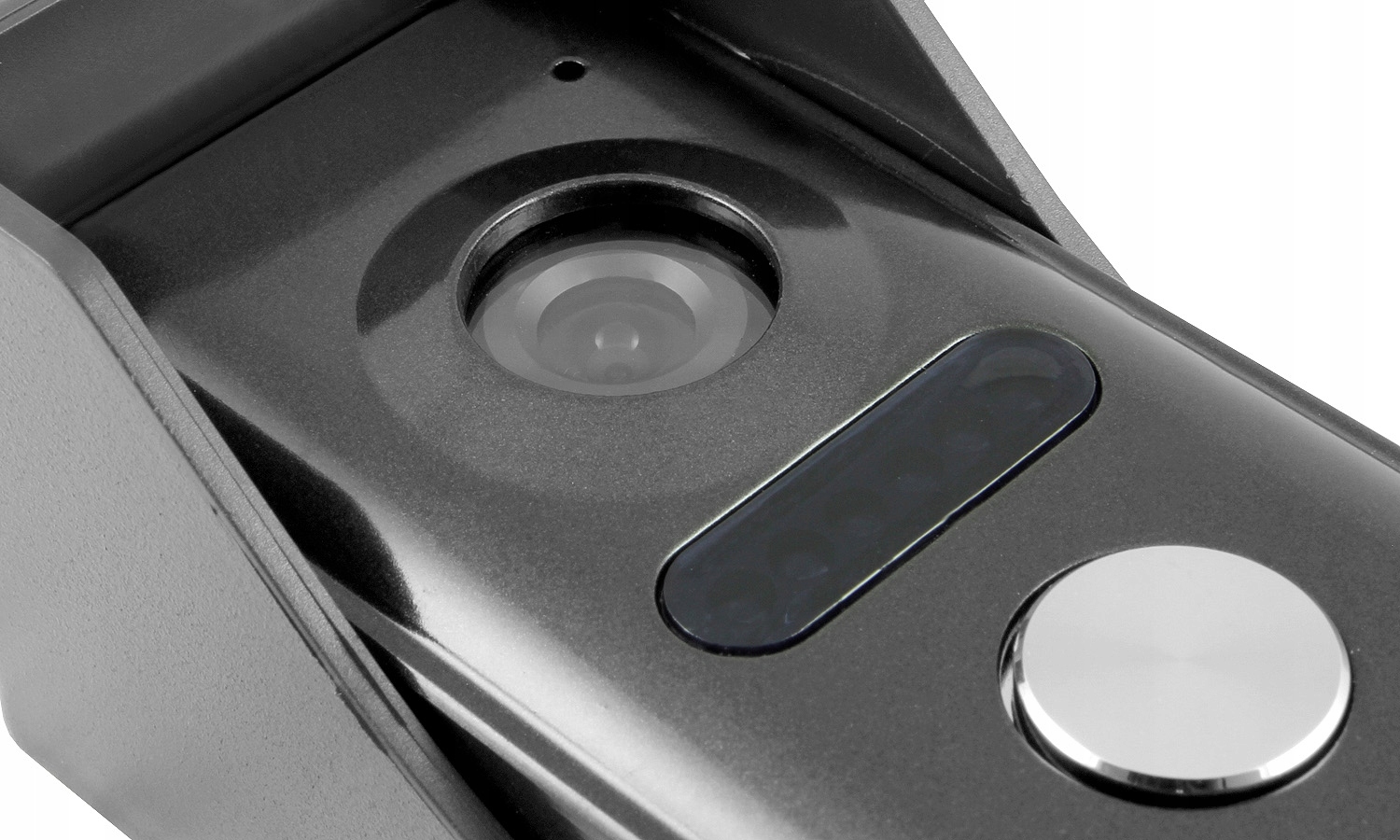

KASETA ZEWNĘTRZNA

"EURA" VDA-10A3

Wyposażona w daszek ochronny kaseta zewnętrzna, o współczynniku ochrony IP44 umożliwia prawidłową pracę wideodomofonu nawet w trudnych warunkach atmosferycznych. Wysokiej jakości kamera zapewnia doskonałe parametry obrazu, również w nocy - dzięki 6 diodom LED umożliwiającym podgląd otoczenia kasety zewnętrznej przy niedostatecznym natężeniu oświetlenia.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania kasety zewnętrznej: 12V DC
• Rozdzielczość obrazu: 700 TVL
• Kąt widzenia kamery w poziomie: 54º
• Typ przetwornika kamery: Kolor CMOS, 6 podczerwonych diod LED
• Czas aktywacji rygla: 3 s
• Materiał obudowy: Stop aluminium
• Sposób montażu kasety zewn.: Natynkowy
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -15ºC ~ +50ºC
• Wymiary kasety zewn. (W x SZ x G): 144 x 64 x 52 mm
• Waga netto kasety: 178 g

СХЕМА ПОДКЛЮЧЕНИЯ:

LEGENDA:

1. Monitor
2. Kaseta zewnętrzna
3. Zasilacz 12V DC
4. Rygiel elektromagnetyczny (element wyposażenia dodatkowego)
5. Automat bramy wjazdowej (element wyposażenia dodatkowego

DODATKOWE INFORMACJE

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę zastosować zasilacz na szynę DIN?

Tak, w swojej ofercie mamy takie zasilacze.

5. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).
