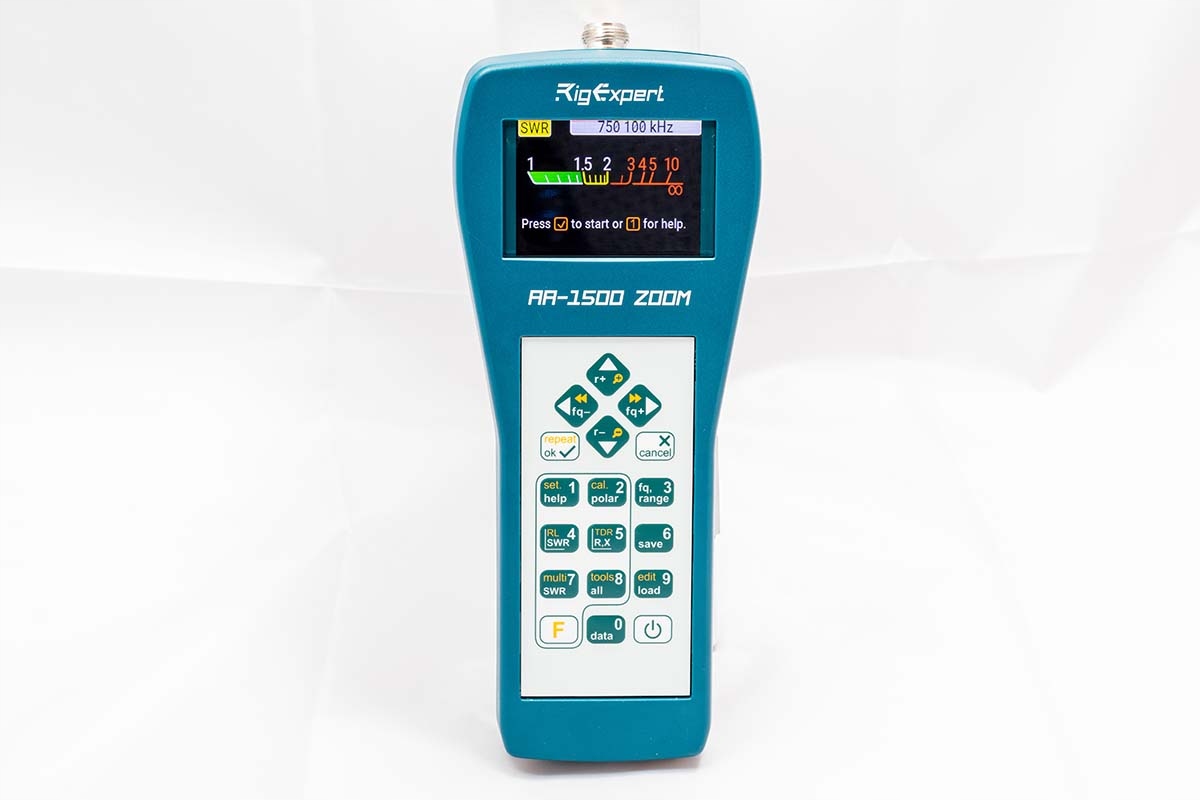

RigExpert AA-1500 ZOOM

analizator antenowy

Analizator antenowy AA1500-Zoom z funkcją bluetooth i pasmem 100kHz-1500MHz. Zasilany z ogniw AA Ni-MH, baterii alkalicznych i USB. Po podłączeniu przez kabel USB do komputera, system (Windows) sam wykryje urządzenie i zainstaluje sterownik. Analizator posiada pomiar z impedancją wejściową 75Ω przydatną do sprawdzania np.: anten TV.. Obsługa Bluetooth - bezprzewodowy pomiar ułatwi prace użytkownika z dala od anteny, bez wpływania na wynik pomiarów. Do wysterowania wymagany jest smartfon i darmową aplikację producenta analizatora. Dołożony pomiar "cable tools" przewodów antenowych i wyznaczania współczynnika skrócenia.

Analizatory antenowe Rigexpert ZOOM są wyposażone w szybsze procesory i szybciej rysują wykresy. Wszystkie analizatory są obsługiwane przez autorski program ANTScope 2. Program współpracuje z komputerami z zainstlowanym Windowsem, oraz linuxem. W sklepie Google Play znajduje się apka pod nazwą ANTScope 2 i obsługuje analizatory przez komunikację bluetooth. NA stronie producenta w dziale download, można pobrać takze aplikację dla MacOS.

Dane techniczne analizatora antenowego:

• Zakres pomiaru od 100kHz do 1500MHz
• Złącze: Gniazdo N
• Zasilanie 3x typu AA, akumulatorki lub baterie alkaliczne
• Obsługa Bluetooth V4.2
• Ekran TFT 320x240 pikseli
• Impedancje wejściowe dla pomiarów: 25/50/75/100Ω
• Maksymalny czas pracy na baterii 3godziny w trybie ciągłego pomiaru
• Zasilanie USB/baterie lub akumulatorki
• Bluetooth w wersji 4.2 w trybie single
• Wymiary 23x10x5.5cm
• Praca w zakresie temperatury: od 0 do +40ºC
• Masa 650g

Funkcje dostępne po włączeniu:

• Smith chart - wykres kołowy Smitha
• SWR chart - wykres współczynnika fali stojącej w regulowanym zakresie częstotliwości
• R,X chart - wykres impedancji i reaktancji
• SWR meter - rysowany analogowy wskaźnik SWR (tylko jedna zadana częstotliwość przez użytkownika)
• All params - wszystkie parametry pomiaru
• Setup - opcje ustawień np.: kolorystyka, impedancja wejściowa, jednostki, pasma itd.
• Calibrate - jedna kalibracja (wymaga 3 wariantów na końcu złącza które chcemy skalibrować: otwarte/zamknięte i zwarte)
• RL chart - "return loss" wykres strat w dB
• TDR chart - "time domain refelectometer" wykres obrazujący "co się dzieje z kablem i obliczanie jego długości" świetne do pomiarów uszkodzeń fiderów
• MultiSWR - pięciozakresowy pomiar w czasie rzeczywistym - bardzo dobre do anten wielopasmowych
• Tools - "narzędzia" opcje do pomiarów fidera

W Menu TOOLS znajdują się:

• Stub Tuner - pomiar rezonansu kabla dla ćwierć fali i pół fali
• Length & VF - pomiar długości na podstawie współczynnika skrócenia, lub odwrotnie
• Cable loss - pomiar strat w przewodzie antenowym - wynik przedstawiany za pomocą wykresu
• Cable impedance - Wykres impedancji przewodu antenowego
• Self tests - tester obwodów antenowych analizatora, wymagane jest dobre sztuczne obciążenie 50Ω do przejścia testu

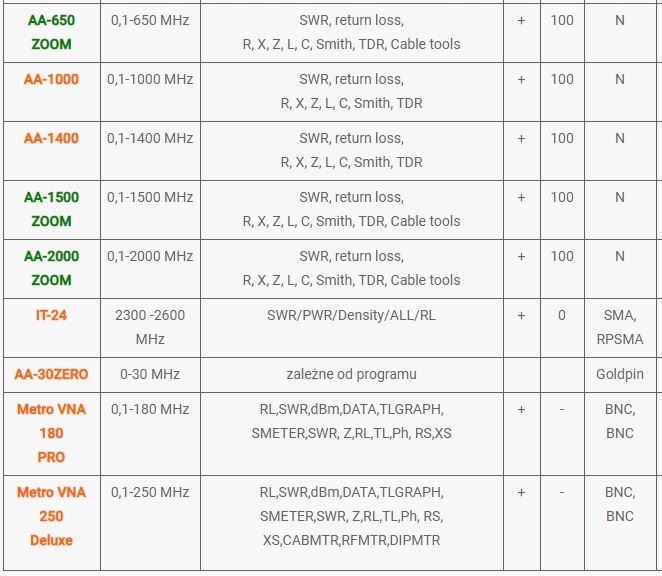

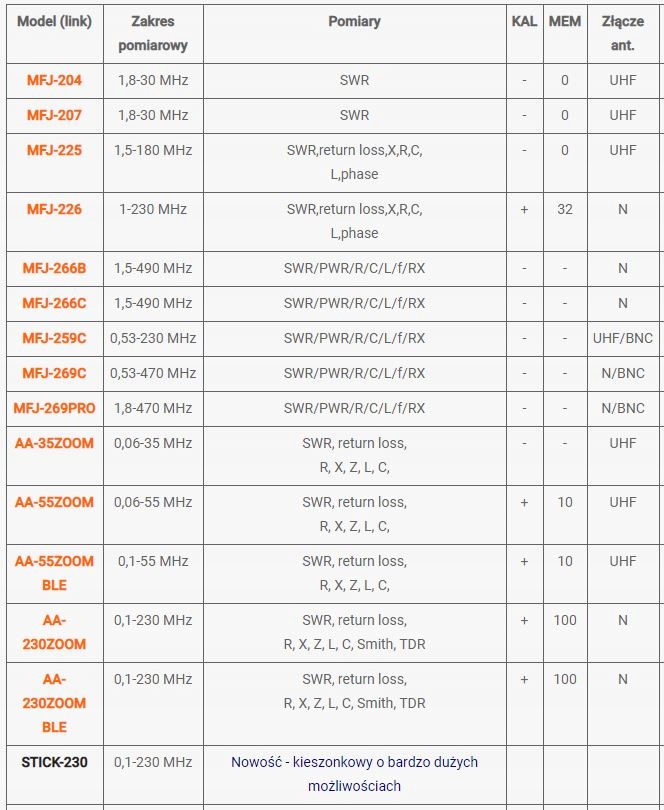

inRADIO предлагает множество моделей антенных анализаторов. Проверьте на других наших аукционы.
