COSMO R2 - это 2-жильный домофонный комплект польской фирмы Cyfral. Оборудован в RFID считыватель ключей.

Домофон содержит :

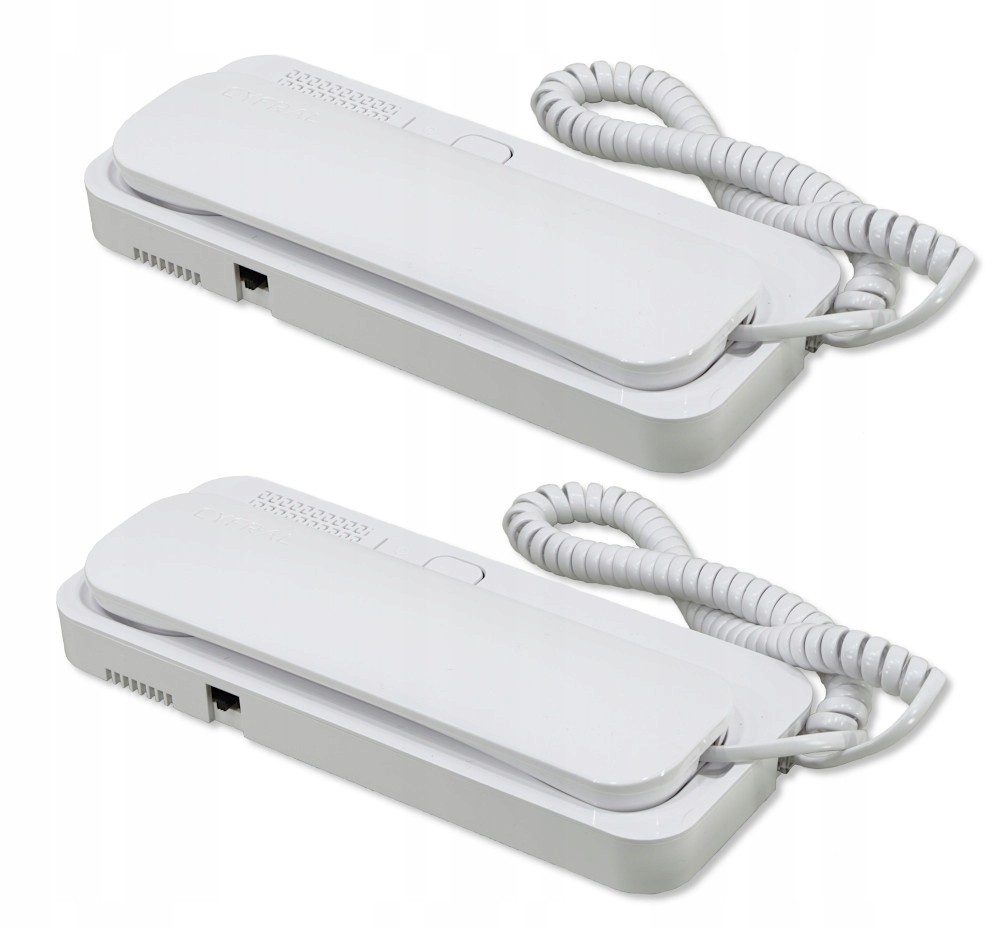

1. два унифона с параметрами :

• двухпроводная система внутренней связи
• 1 кнопка: функция открытия входной двери
• 2 кнопки: многофункциональный, позволяющий, например. включение освещения
• степень защиты IP20
• цвет унифона белый
• размеры 198 x 84 x 34 [мм]

и функции

• возможность запуска электро-прицепа без подъема наушников
• регулировка громкости вызова с возможностью исключения
• секретность разговоров - отсутствие прослушки между жильцами
• монтаж проводов без необходимости пайки

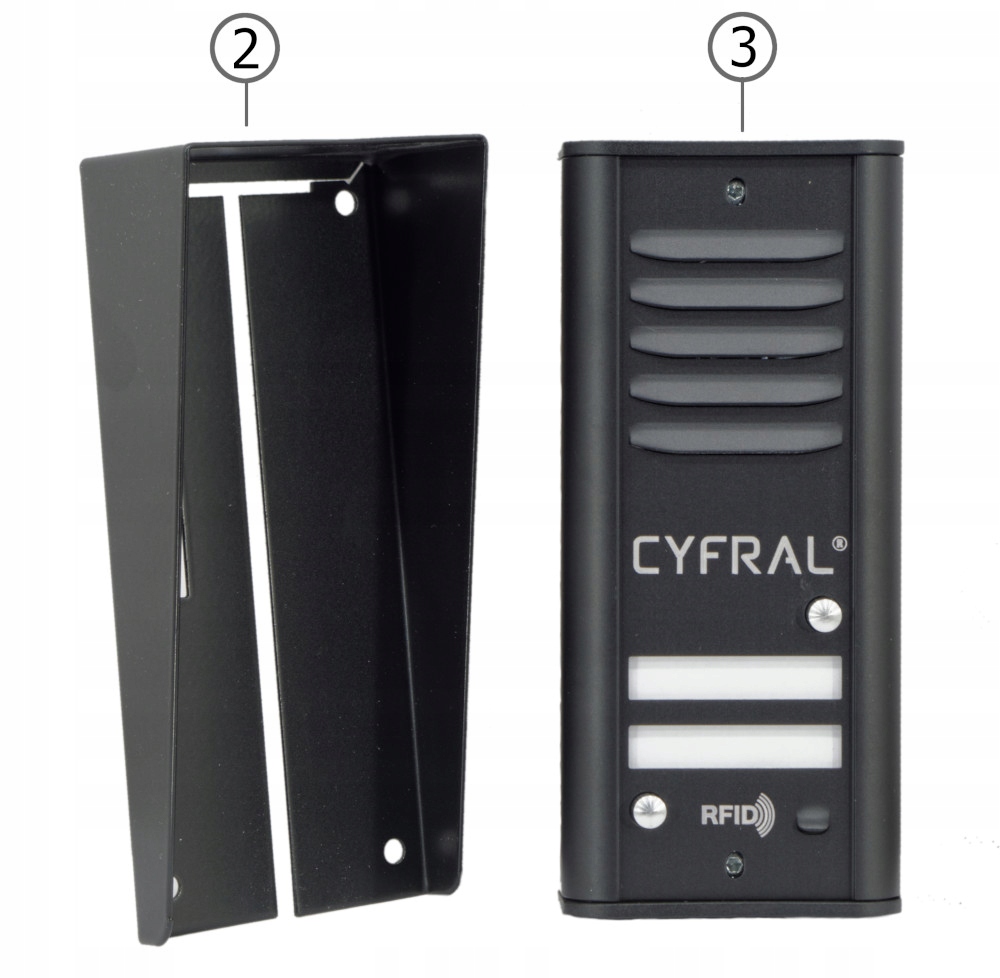

2. козырек для защиты от воздействия атмосферных осадков

3. панель внешний

• тип проводной связи
• визитные карточки имен с подсветкой
• Макс. количество арендаторов 2
• материал корпуса алюминиевый сплав
• способ монтаж кассеты поверхностного монтажа
• RFID бесконтактный считыватель ключей
• возможность Программирование до 100 брелков (первые 2 типа MASTER)
• электропитание 230В АК / 12 V
• сопрягаемый соленоид (не входит в комплект): 12 В переменного тока / 500 мА (Макс.)
• размеры150 x 69 x 38 [мм]

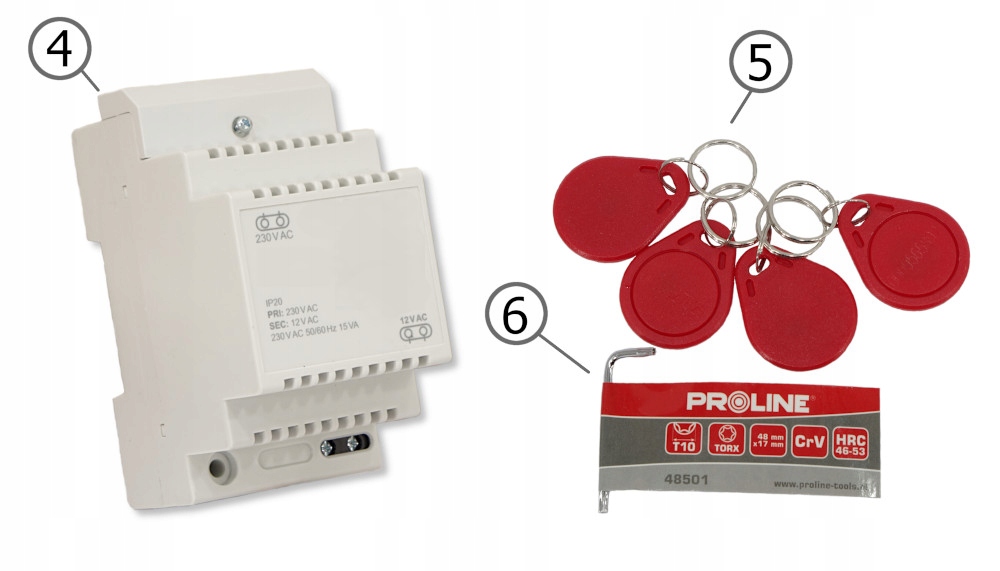

4. электропитание трансформатора АК 12В (15ва) установленное на рельсе ТХ-35

5. четыре брелки

6. ключ безопасности

7. кроме того, руководство пользователя

комплект не включает в себя винты и монтажные шпильки

Описание :

1. динамик
2. соединительные клеммы panela внешнего
3. выход на провода
4. кнопки вызова
5. с подсветкой визитные карточки
6. считыватель ключей
7. микрофон
8. кнопка выпуска болт
9. трехпозиционный переключатель громкости звонка (высокий уровень звонка, средний уровень звонок, звонок выключен)
10. двухконтактный разъем-перемычка - короткое замыкание перемычкой преобразует unifon от версии без подслушивания до версии с подслушиванием она особенно полезна при установке в односемейных коттеджах, где прослушивается вход, а также полная активность унифона после фото наушники с держателем, без необходимости их предварительного вызова, могут быть желанная
11. многофункциональная кнопка используется для подключения дополнительных устройств (выключателей свет, управление воротами и т. д.) Он не зависит от домофонной системы и является обычным зеркальная кнопка. Максимальная нагрузка: 200mA 12V AC / DC
12. вход кнопки многофункциональный
13. разъем для подключения унифонной линии, входящей с штаб-квартиры,
14. потенциометр регулировки громкости в наушнике unifon. Установка слишком высокой уровень, может вызвать вредную акустическую связь
15. регулировка чувствительности микрофона (якорьустановленная-высокая чувствительность, якорь снят – пониженная чувствительность). Заводская камера установлена на высокая чувствительность микрофона-в случае слишком высокого уровня звука на внешней панели якоря надо снять.

Работа системы :

Домофон COSMO обслуживает двух арендаторов. Нажатие кнопки на панели вызывает unifon выбранного арендатора. Звон следует дважды при нажатии кнопки. Начало разговора сигнализируется блоком управления вспышкой выделите список жильцов. Когда вы кладете трубку unifon, панель переходит в режим ожидания. Открытие сцепного устройства может происходить как от унифона, так и от брелка RFID. В случае открытия кнопка unifon, нет необходимости делать вызов, кнопка активна на протяжении всего время после запуска набора. Запустив сцепку с RFID-брелком, центральный блок дает четыре коротких звуковые сигналы. В случае незарегистрированного ключа центральный блок генерирует равномерный тон доступ запрещен

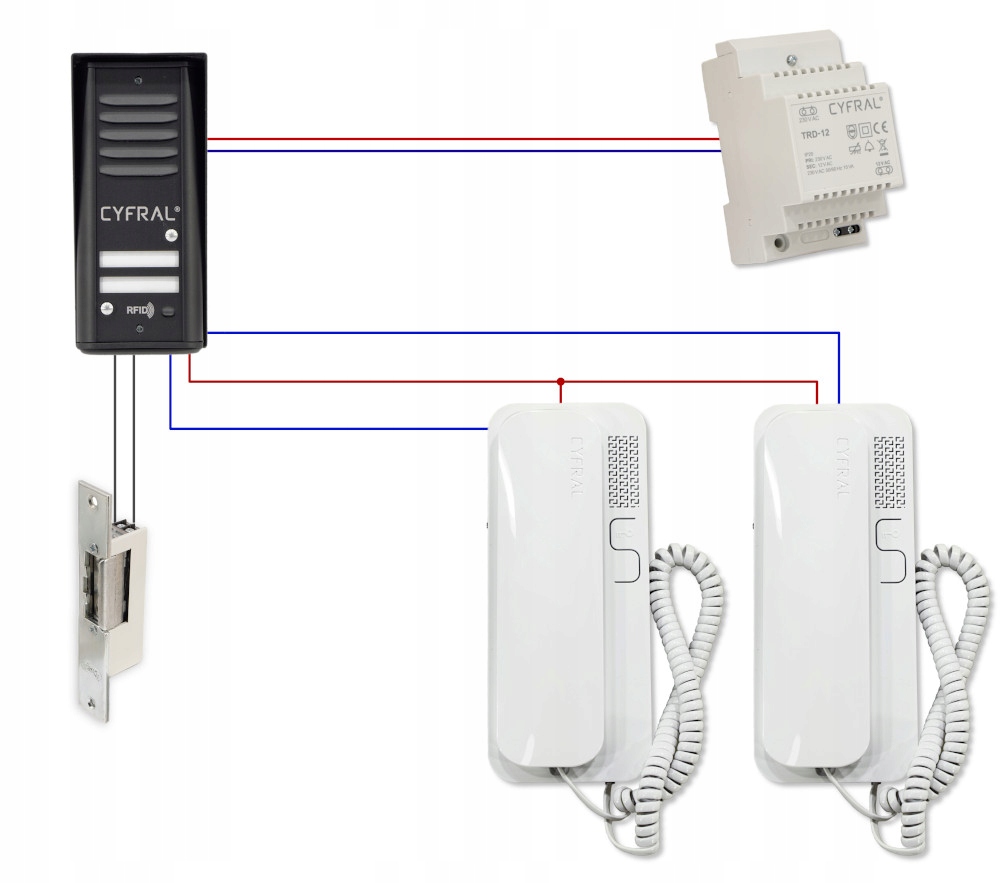

Схема подключения

Есть возможность подключения дополнительной кнопки зеркало, используемое для открытия сцепного устройства. Для этого необходимо подключить кнопку под клеммы UN1 и масса. Эффект будет таким же, как при нажатии кнопки открытия язычка в унифон.

Кроме того, можно подключить до двух унифонов параллельно. Камеры, подключенные в таким образом, они будут звонить одновременно. Не рекомендуется вести разговор с двумя унифонами, так как это может вызвать вредные акустические связи.

Процедура программирования брелков RFID

Домофон COSMO оснащен RFID бесконтактный считыватель ключей. Считыватель расположен непосредственно под подсветкой окно визитки. Чтобы запустить сцепку, или программировать брелок RFID, вы должны приблизить его к окно визитной карточки на расстоянии около 10 мм. Два брелка MASTER могут быть запрограммированы на центральный блок, позволяет программировать и удалять дополнительные брелки до 160 шт. Суммарная емкость память - 162 брелка.

Программирование брелков MASTER

установить перемычку SW3 , обозначается на плате центрального блока как " мастер прог."Центральный процессор подтвердит вход в Программирование подайте звуковые сигналы на антенну, расположенную между светодиодами подсветки, последовательно два RFID-брелка, которые мы хотим, чтобы они были запрограммированы как мастер, Регистрация брелка подтверждается звуковыми сигналами, для выхода из программирования необходимо снять перемычку SW3, блок управления готов к работе. Примечания :

- перемычки SW3 мы используем только для программирования брелков MASTER, - вход в режим программирования MASTER стирает оба ранее сохраненных брелка MASTER,

- нажатие нижней кнопки стирает все запрограммированные брелки (не мастер),

- ключиМастер открывает электромагнитный захват так же, как и обычный.

Программирование остальных брелоков

для программирования остальных ключей нажмите кнопку вызова арендатора первый () нижняя кнопка) и держать его в течение как минимум пяти секунд (в течение этого времени Центральный будет выполнять полный звонок). Удерживая нажатой кнопку, приложите брелок MASTER к считывателю (подтверждение входы в Программирование, сигнализируемые тройным звуковым сигналом) затем мы отодвигаем брелок Мастер от читателя и отпускаем кнопку вызова, блок управления находится в режиме программирования, от этого мы можем добавить еще несколько ключей. Чтобы снять брелок с пульта, нужно нажать и удерживайте кнопку вызова и приложите брелок, который мы хотим удалить (подтверждение удаления двойной звуковой сигнал).
