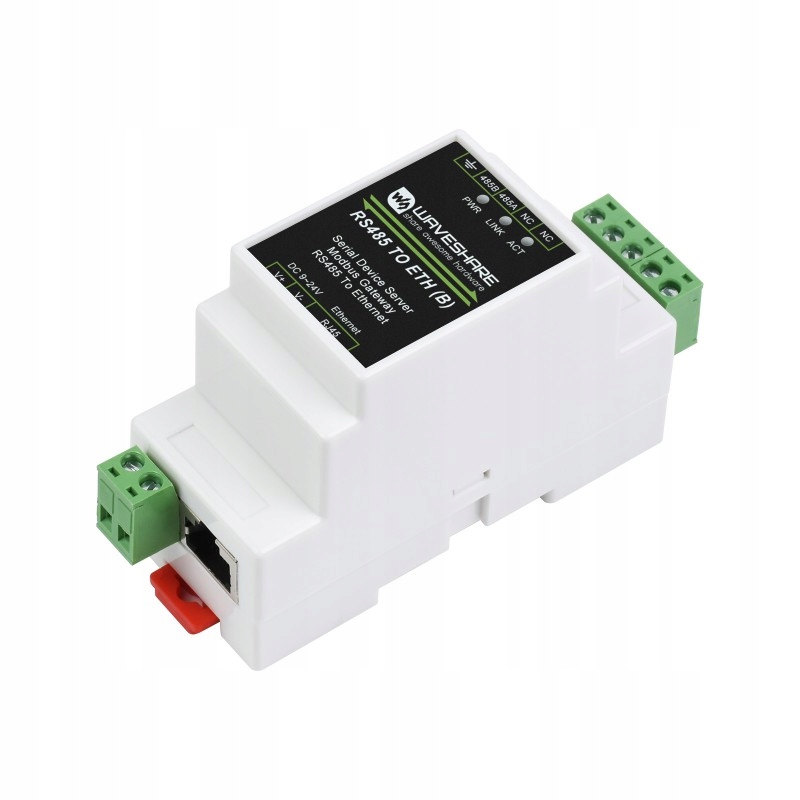

RS485 TO ETH (B)

to przemysłowy media konwerter RS485 na Ethernet w obudowie do montażu na szynie DIN. Łączy wiele funkcji w jednym, w tym serwer szeregowy, bramkę Modbus, bramkę MQTT, RS485 do JSON itp. Urządzenie zapewnia przeźroczystą transmisję danych. Obsługuje protokół Gateway Modbus RTU /  Modbus TCP.

• Interfejs komunikacyjny: RS485, obsługuje 32 slave
• Zasilanie: 9 ~ 24V DC, zacisk śrubowy

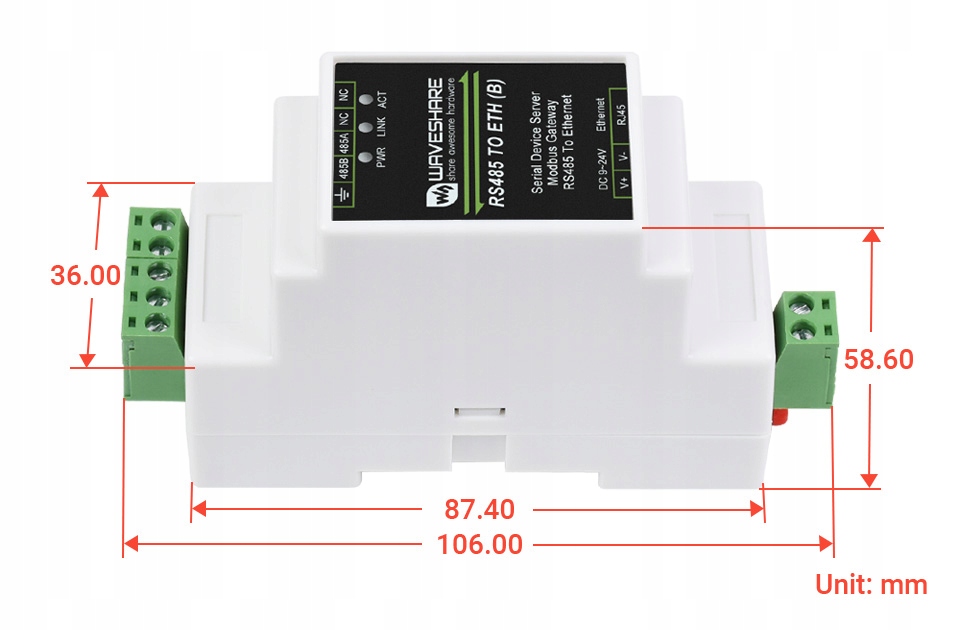

• Wymiary: 87 × 36 × 59 mm
• Ethernet: Złącze RJ45 z automatyczną negocjacją 10/100M
• Ochrona przeciwprzepięciowa: 2 KV
• Port szeregowy: 1x RS485
• Szybkość transmisji: 300 ~ 115200 bps
• Parity bit: none, odd, even, mark, space
• Bit danych: 5 ~ 9 bitów
• Protokół: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Konfiguracja: host, przeglądarka internetowa, biblioteka funkcji zarządzania urządzeniami
• Metoda komunikacji: Bezpośrednia komunikacja TCP/IP, VCOM
• Tryb pracy: Serwer TCP, klient TCP (współistniejący z serwerem TCP), UDP, UDP multicast
• Temperatura robocza: -40 ℃ ~ 85 ℃
• Temperatura przechowywania: -45°C ~ 165 ℃
• Zakres wilgotności: 5% ~ 95%

MQTT/JSON to Modbus

more flexible conversion between different protocols

When used as MQTT gateway, the devices can upload serial data to MQTT server by MQTT protocol through transparent transmission, supported servers including Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet, etc. The acquired Modbus RTU or non-standard serial data can be parsed into JSON format and packaged into MQTTdata packet for uploading.

When used as JSON data acquisition gateway, the devices can be connected to data acquisition instruments through RS485 connection, then acquire data automatically, convert the data into JSON format, and finally post it to server. The acquired data supports Modbus RTU 645 instrument 97 version, 645 instrument 07 version, as well as sorts of non-standard RS485 protocols. The uploaded data format can be configured via host, and the JSON upload protocol can be MQTT protocol, HTTP POST protocol, HTTP GET protocol, and so on.

Modbus gateway support

suitable for Modbus gridding upgrade, can be used with 3D configuration software

Multi communication modes

supports TCP server / TCP client / UDP mode / UDP multicast

Multi hosts roll-polling support

different network devices will be identified and responsed respectively,

no more crosstalk issue while communicating with multi network devices

Dodatkowe informacje: instrukcja konfiguracji, oprogramowanie, do pobrania z https://www.waveshare.com/wiki/RS485_TO_ETH_(B)
