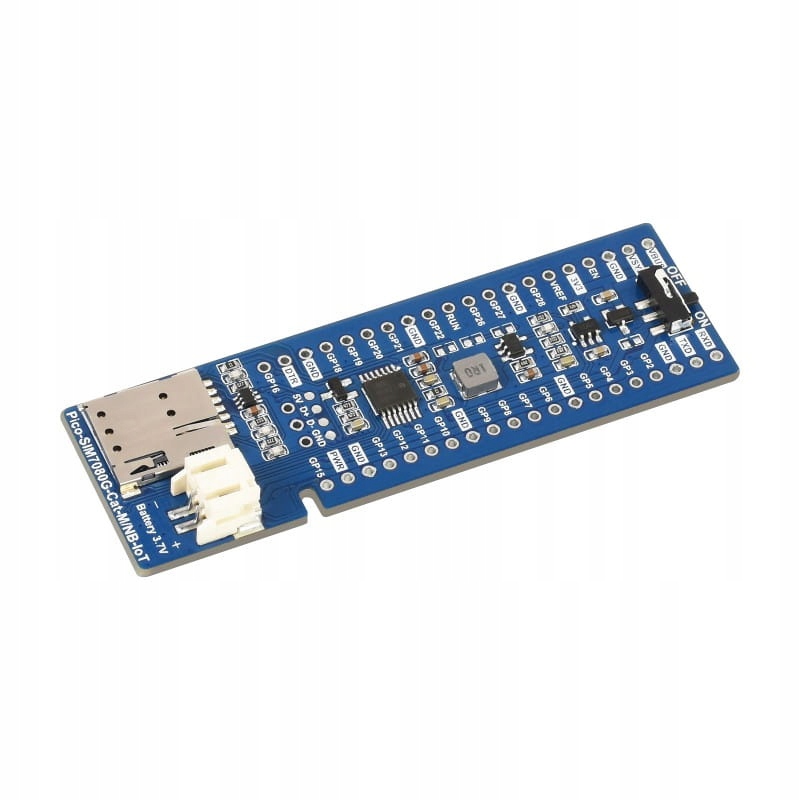

Moduł NB-IoT i GNSS dla Raspberry Pi Pico

Moduł NB-IoT i GNSS dla Raspberry Pi Pico

Moduł z SIM7080G przeznaczony do komunikacji w standardzie NB-IoT i Cat-M. Umożliwia również wykorzystanie systemów GNSS do pozycjonowania. Umożliwia wykorzystanie komunikacji w standardzie NB-IoT oraz Cat-M, pozycjonowania z wykorzystaniem systemów GNSS: GPS, GLONASS, BeiDou i Galileo. Obsługuje wiele pasm częstotliwości NB-IoT, może być sterowany za pomocą szeregowych poleceń AT, obsługuje protokoły komunikacyjne, takie jak HTTP/MQTT/LWM2M/COAP itp. Ze względu na niskie opóźnienia, niski pobor mocy, koszt i zasięg jest idealnym wyborem do zastosowań IoT.

Specyfikacja:

• Pasmo częstotliwości:

  NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85

  Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85

• GNSS: GPS, GLONASS, BeiDou, Galileo

• Szybkość przesyłania danych:

  NB-IoT (Kbps): 136(DL)/150(UL)

  Cat-M (Kbps): 589(DL)/1119(UL)

• Protokoły: TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
• Zasilanie: akumulator Li-Po lub złącze USB RPI Pico
• Karta SIM: nano SIM NB-IoT/Cat-M (1,8 V)
• Złącze anteny GNSS i LTE
• Wskaźnik LED sieci i ładowania
• Napięcie robocze: 3,3 V
• Wymiary: 73,5 x 24 mm

Kompatybilne z Raspberry Pi Pico:

Przykład zastosowania:

Definicja pinów:

Wymiary:

Raspberry Pi oraz inne peryferia widoczne na zdjęciach nie stanowi część zestawu i należy je nabyć osobno!

Zestaw zawiera:

• Moduł Pico-SIM7080G-Cat-M/NB-IoT x1
• Antena LTE x1
• Antena GNSS x1
• Złącze żeńskie 20-pin x2
• Złącze męskie 40-pin x1
• Akumulator Li-po 3,7 V x1

Wiki: Pico-SIM7080G-Cat-M/NB-IoT
