Konwerter USB-UART RS232 FT232RL 5V 3,3V

Konwerter typu USB - UART jest niezastąpionym urządzeniem w pracowni elektronika. Jego zadaniem jest emulowanie portu szeregowego przy użyciu interfejsu USB komputera.

We współczesnych komputerach nie mamy już złącza COM (RS232). Natomiast w elektronice wciąż korzystamy z tego standardu komunikacji. Posiadanie takiego konwertera to wręcz obowiązek każdego elektronika.

Moduł oparty o bardzo popularny układ FT232RL. Jest to jeden z popularniejszych konwerterów.

Urządzenie to pozwala na komunikację dwustronną w standardzie logiki TTL. Zasada działania jest prosta. Podłączasz, instalujesz sterownik i konwerter widnieje w zasobach komputera jako wirtualny port COM (VCOM).

Z jego pomocą możesz zaprogramować układy ESP8266 i ESP32.

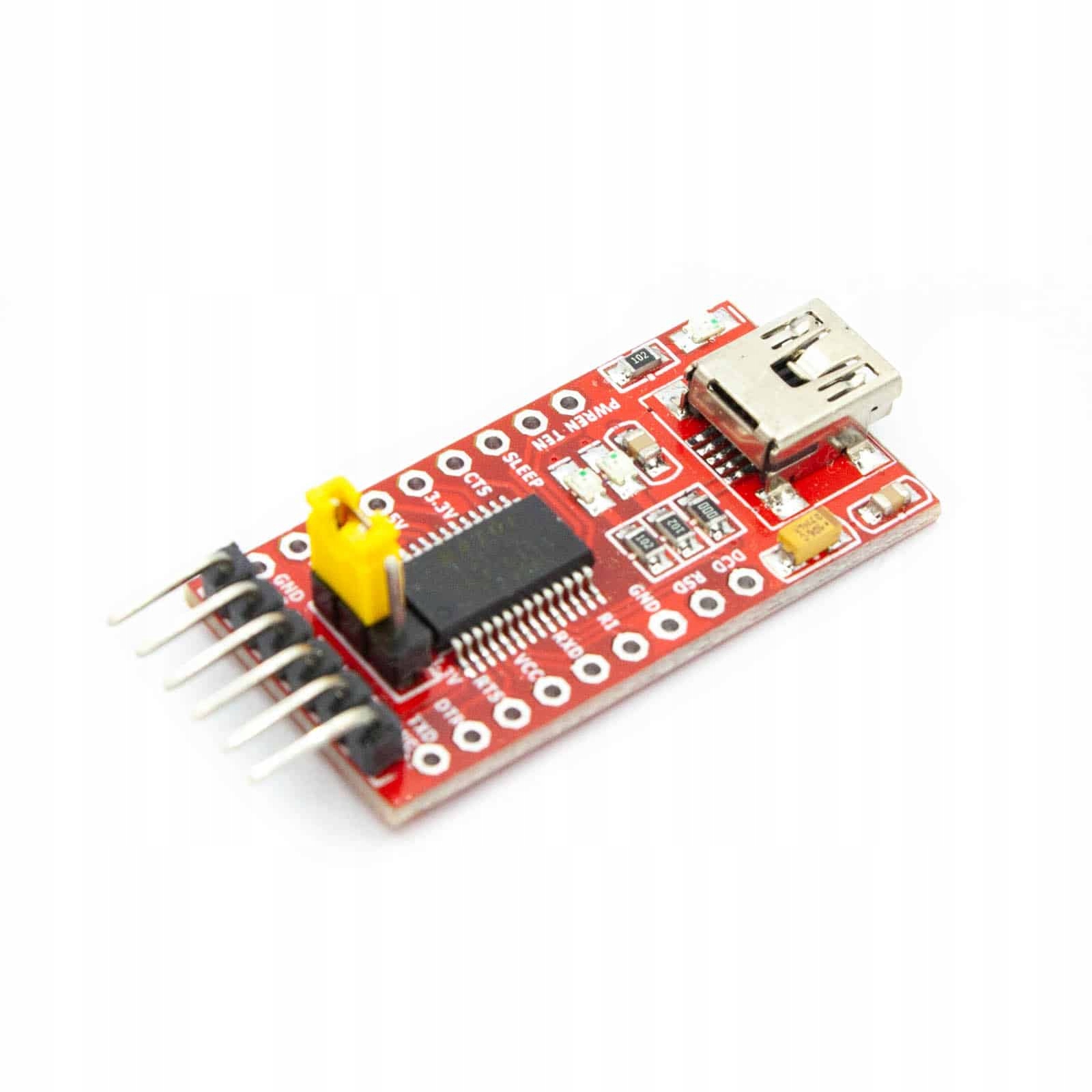

Na module znajduje się zworka do wyboru napięcia, z jakim będzie pracowała komunikacja po stronie transmisji szeregowej UART. Do wyboru mamy 3,3V lub 5V. Ułatwia to pracę z mikrokontrolerami i modułami w różnych standardach napięciowych. Na przykład dla Arduino Uno będzie to 5V, a dla ESP32 i STM32 już 3,3V.

Dodatkowo na module zostały wyprowadzone piny sterujące znajdujące się w standardzie RS232. Są to między innymi piny CTS i RTS. Służą one do kontroli przepływu danych.

Moduł posiada złącze mini USB, które jest dostępne w innej ofercie.

Układ FT232RL jest kompatybilny ze standardami USB 1.1 i USB 2.0. Sterowniki przewidziane są dla systemów Windows XP, Vista, Win7 i Win10 32 bit/64bit.

Parametry modułu Konwertera USB - RS232 TTL FT232RL

• Układ: FT232RL
• Napięcie zasilania: 5V (z mini USB)
• Wybór napięcia pracy przez zworkę: 5V i 3,3V
• Zintegrowany oscylator USB
• Diody sygnalizujące obecność zasilania i pracę konwertera
• Kompatybilność z USB 2.0

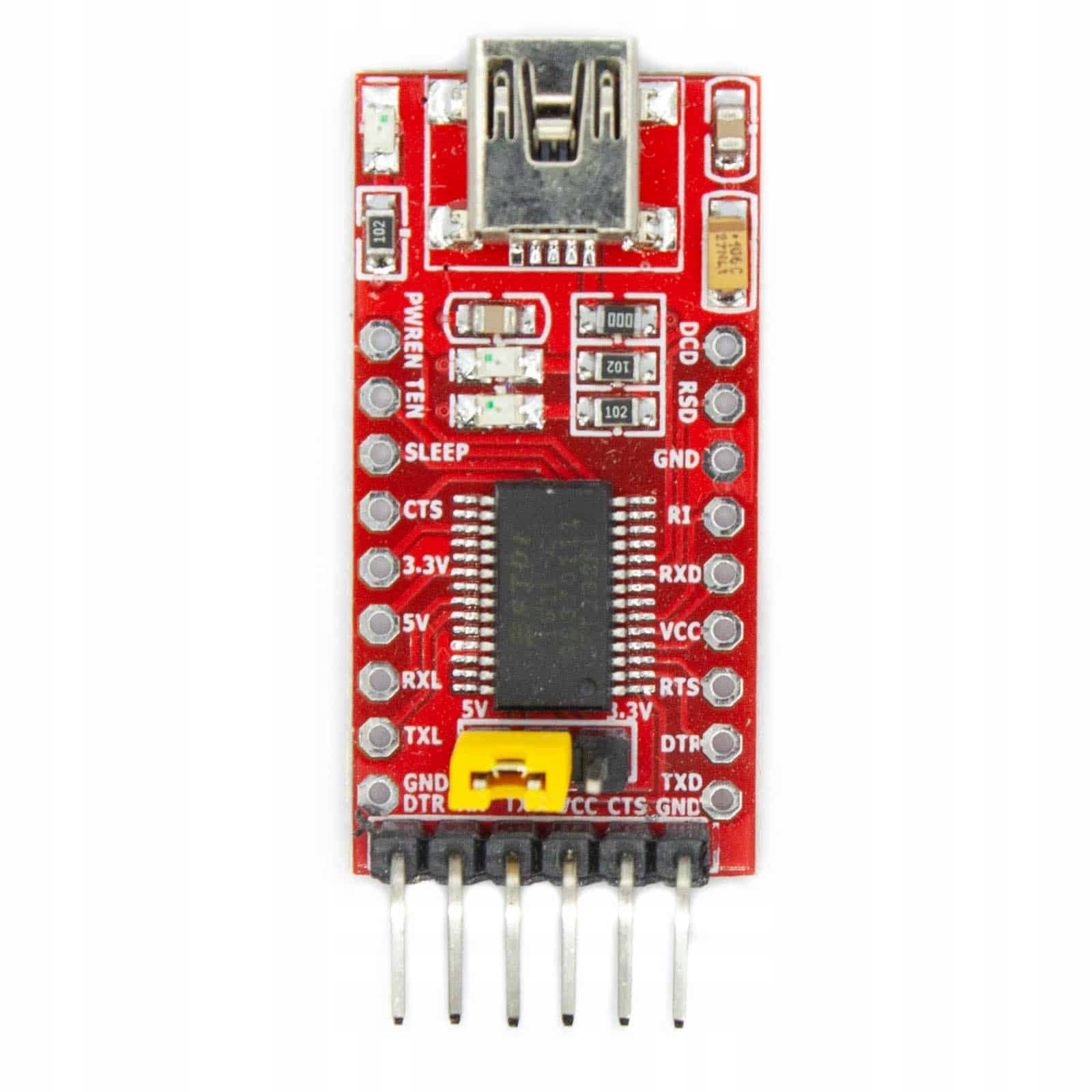

• Wyprowadzenia dolne: DTR, RXD, TXD, VCC, CTS, GND
• Wyprowadzenia boczne: PWR, ENTEN, SLEEP, CTS, 3,3V, 5V, RXL, TXL, GND, DCD, RSD, GND, RI, RXD, VCC, RTS, DTR, TXD
• Wymiary: 36 x 17,5 mm
