Zestaw zabezpieczeń przeciwprzepięciowych TV-SAT gniazdo F

dla instalacji budynkowych multiswich -owych + TV naziemna DVB-T + RADIO.

Gotowa listwa 12-wejściowa dla Telewizji SAT i TV naziemnej oraz radia do szafki teletechnicznej lub szafy rack.

Podobne zestawy zabezpieczeń w skrzynkach metalowych, przeznaczone dla instalacji TV/SAT budynkowych kosztują dwukrotnie więcej.

Serdecznie polecamy.

Сетевой фильтр был организован таким образом, чтобы обеспечить комплексное защита от массовой телевизионной установки, в частности мультисвит-установки. Она защищает от воздействия перенапряжений и напряжений, возникающих в проводах из-за разрядов атмосферные. Применяется как для строительного комплекса, так и для установки в односемейные коттеджи. Его конструкция позволяет устанавливать внутри здания в телетехнических шкафах или шкафах и снаружи здания в специальных наружных корпусах IP65 / IP66.

W в большинстве случаев повреждения оборудования после шторма вызваны сжиганием систем приемники в мультисвит, усилители, тюнеры или телевизоры. Установка RTV / SAT стоит использовать сетевой фильтр - у нас не всегда есть возможность реагировать при приближении шторма отсоедините оборудование от установки. Чтобы произошло повреждение оборудования, молния совсем не обязательно попадать прямо в антенну. Оборудование может "сгореть" даже при ударе молнии в нескольких сотнях метров. Ущерб, нанесенный в такой ситуации, очень тяжел в финансовом отношении, а иногда и опасно для пользователей.

Защита работает в полном диапазоне наземного телевидения и спутниковой связи. Используемые ограничители перенапряжения типа 2-In, защищают от ударного тока оформа 8/20 МКС. Для правильной работы защитников необходимо подключить провод мин 4мм2 для выравнивания рельса / Бондаря.

Zabezpieczenia spełniają normę In* ochrony przeciwprzepięciową, która odpowiada pośredniemu uderzeniu pioruna i przepięciom komutacyjnym, wykorzystywaną do testowania ograniczników typu 1 i 2.

*In - znamionowy prąd wyładowczy jest to prąd udarowy o kształcie 8/20µs

Specyfikacja:

Listwa ochronna wyposażona w 12 ochronników pozwalających na zabezpieczenie:

• 3 toru telewizji naziemnej DVB-T (UHF1, UHF2)
• 1 toru radiowego (FM, DAB)
• 2 satelitarnych torów multiswitchowych  (w sumie 8 przewodów - po 4 pary polaryzacja-pasmo dla każdego z satelitów tj. HOTBIRD i ASTRA)

• ochronnik działa w pełnym zakresie RTV/SAT
• maksymalny prąd [kA] dla 8/20 [μs]: 8
• zakres częstotliwości: 5-2400 MHz
• tłumienie: 0,3 dB
• złącza: F

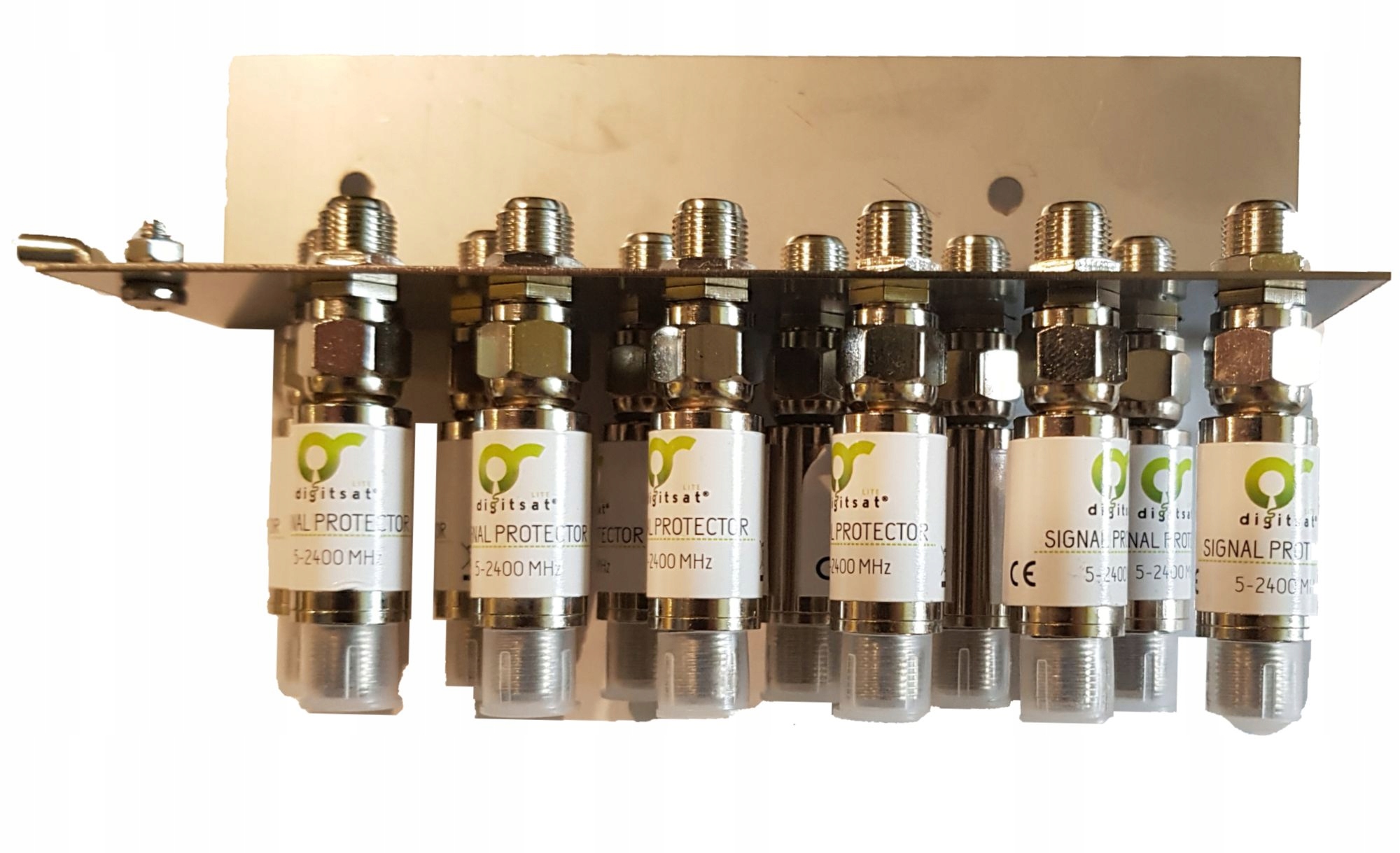

Zestaw stanowią komponenty:

• 12 x zabezpieczenie przeciwprzepięciowe Digitsat Signal Protector (w przypadku braku dostępności, zamiennie zabezpieczenia marki Signal)
• 12 x beczka F-F

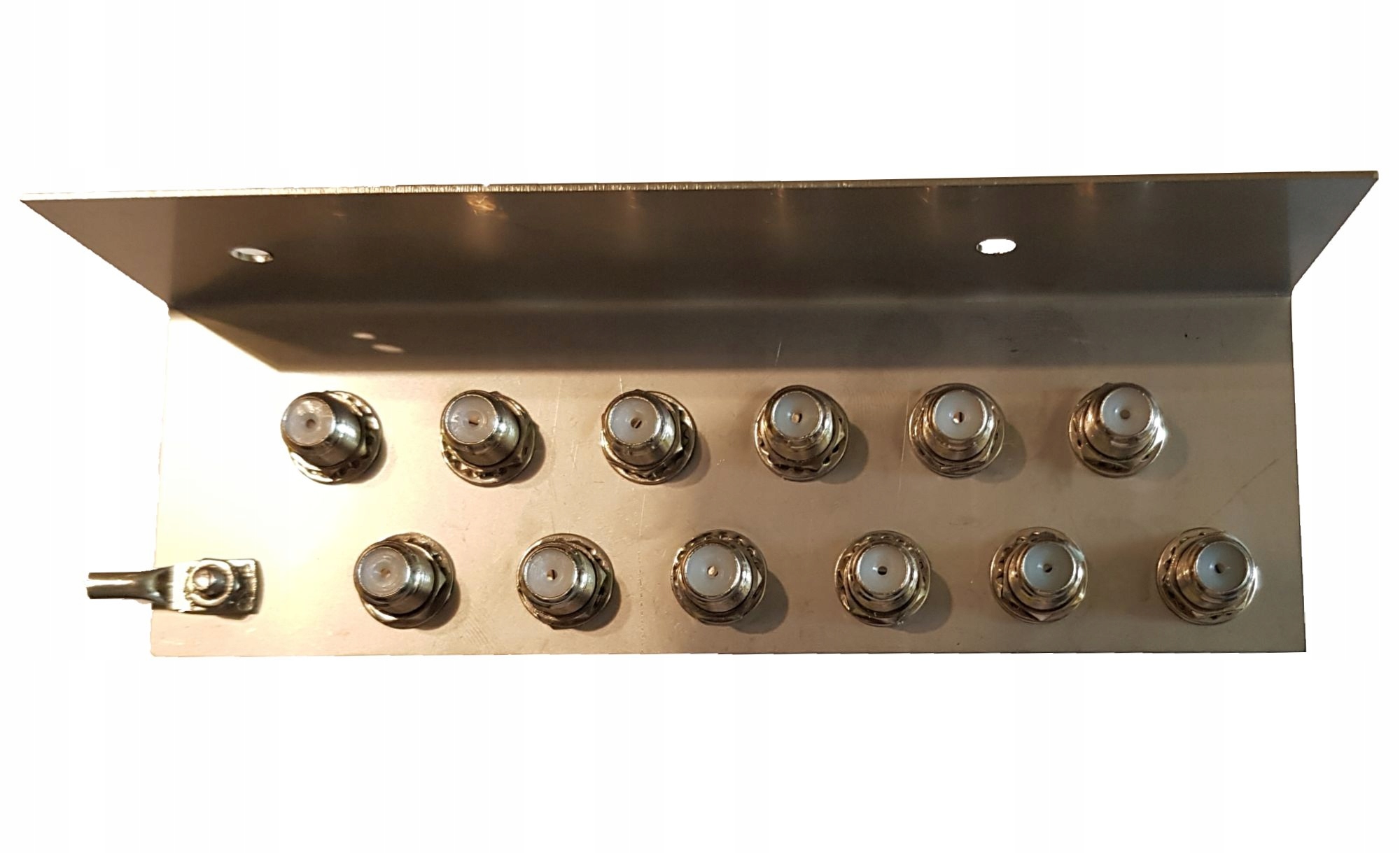

• blacha montażowa ze stali nierdzewnej (gotowa do instalacji w szafie rakowej lub skrzynce rozdzielczej)
• zacisk uziemiający - tulejka oczkowa ze śrubą montażową na przewód ochronny (uziemienie) - zalecany przewód ochronny min 4mm²

Zestawy zabezpieczeń są bezwzględnie wskazane w przypadku korzystania z drogiego sprzętu, którego uszkodzenia spowodowane burzą nie podlegają gwarancji.

Zgodnie z postanowieniami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012 (Dz.U. 2012 nr 0 poz. 1289 2013.02.23): "Instalacje antenowe wychodzące ponad dach oraz dłuższe ciągi instalacji antenowych w budynkach (przekraczające 10 m) powinny być chronione ochronnikami zabezpieczającymi od przepięć od wyładowań bezpośrednich i pośrednich."

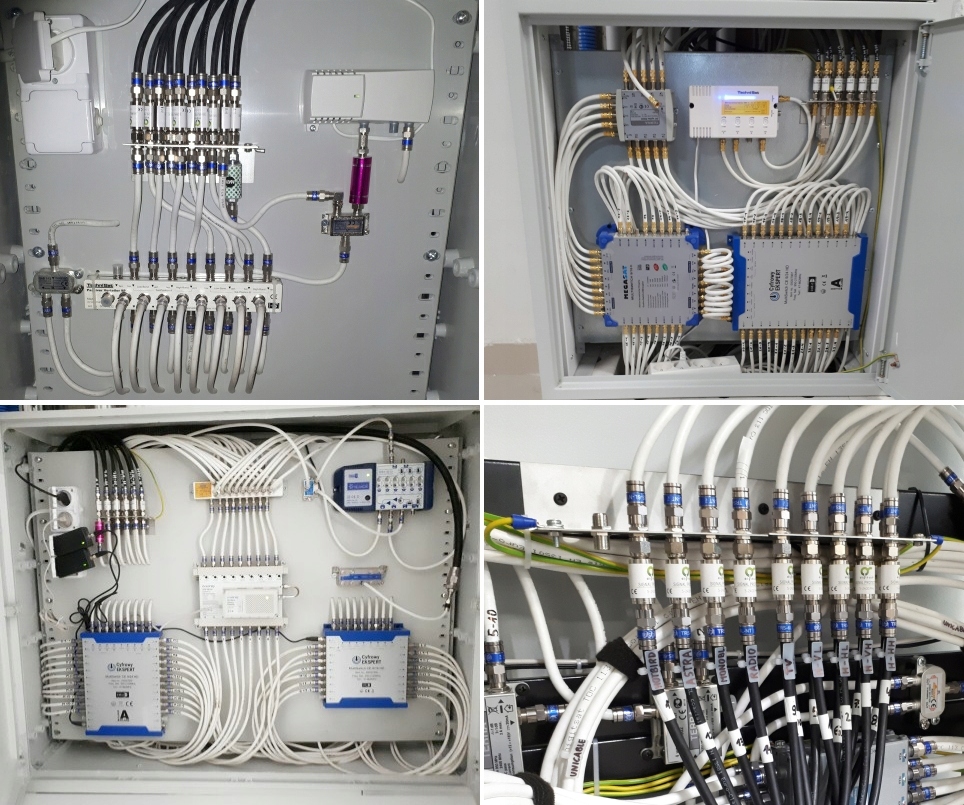

ПРИМЕР ИСПОЛЬЗОВАНИЯ КОМПЛЕКТА БЕЗОПАСНОСТИ TV-SAT RTV
