Металлоискатель, металлоискатель, простая конструкция для самостоятельной сборки, обнаруживает металл максимум до 5 см, имеет регулировку чувствительности к действию, обнаружение металла сигнализирует звуком .

В комплекте со всеми необходимыми элементами.

Печатная плата X1

3V зуммер X1

100uf25v электролитический конденсатор X1

104 керамический конденсатор X2

222 полиэстер конденсатор X2

220k 0.25 Вт резистор X1

2.2 к 0.25 Вт резистор X1

100 Ом синий и белый потенциометр X1

9018 Триод X1

9015 Триод X1

9012 Триод X1

12d07 переключатель открыть X1

2032 держатель батареи X1

Напряжение питания: DC3-5V

Модель батареи: CR2032 (без батареи в комплекте)

Размер: 14.9 x 2.2 см

Инструкция:

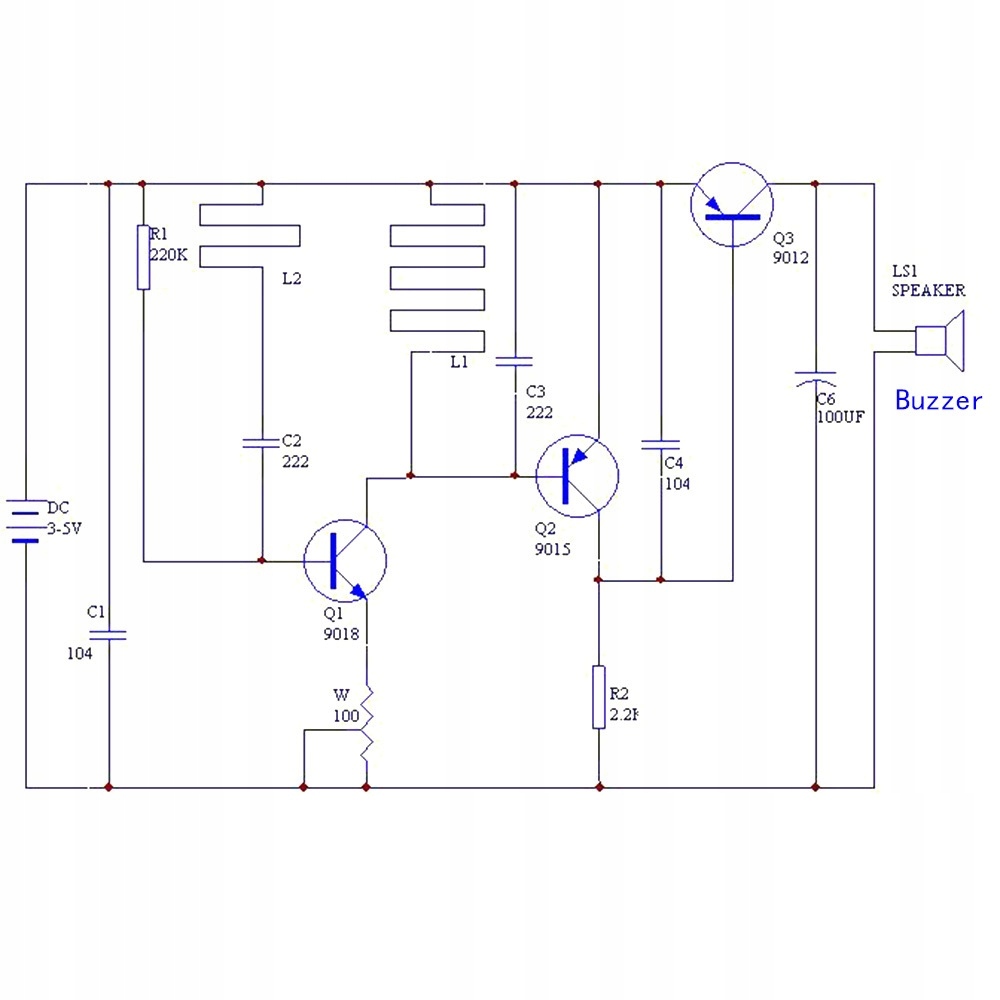

На макетах напечатана Схема монтажа на плате. Следует обратите внимание на полярность транзисторы. Для светодиодов более длинная ножка-плюс, большинство элементов имеют описанные параметры на корпусе. Резисторы могут иметь полосовую маркировку их сопротивление и допуск можно прочитать за с помощью калькуляторов, доступных в интернете или путем измерения с помощью счетчика. как правило, она произвольная, в зависимости от компоновки, мы сначала собираем самые маленькие элементы.
