RM KL 203, FM/AM/SSB 200 ВТ кабель 100см HQ Система

kompletny zestaw:

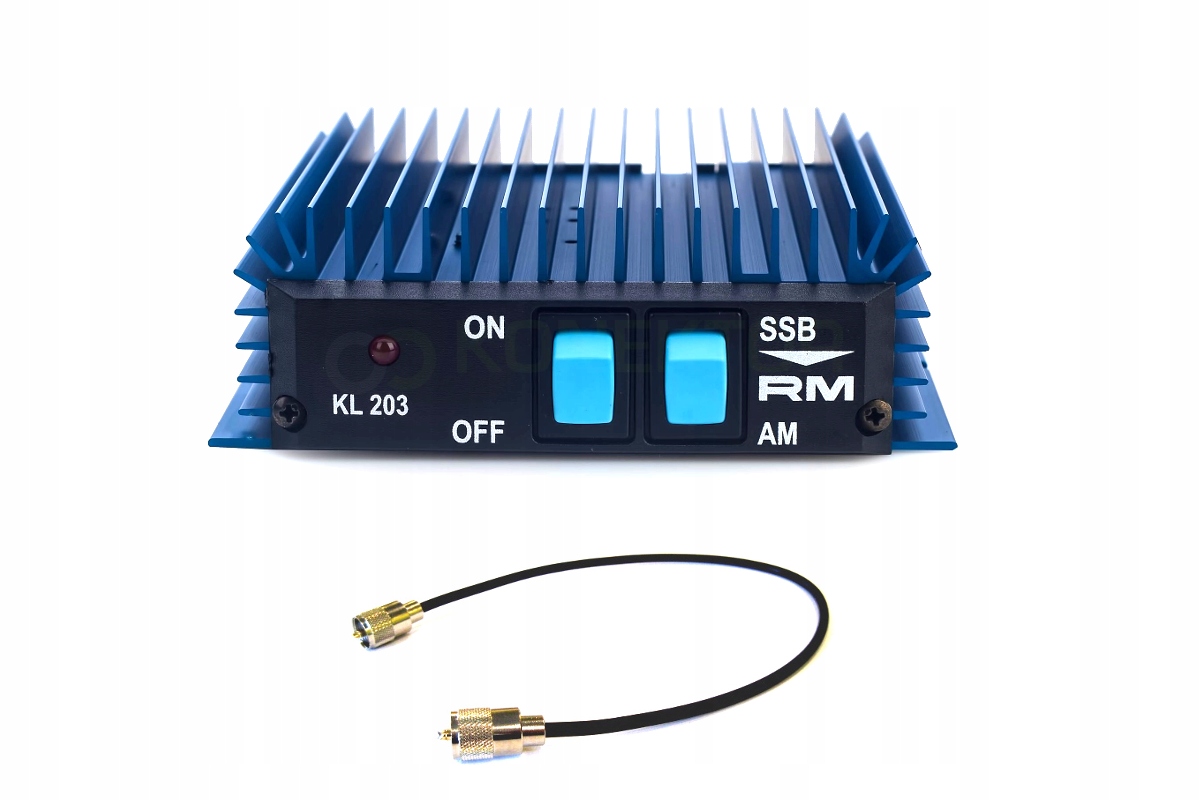

wzmacniacz RM KL 203 + kabel połączeniowy 100cm HIGH END

RM KL 203

wzmacniacz mocy 100/200W

Najpopularniejszy wzmacniacz tranzystorowy znanej włoskiej firmy RM  - model KL 203.

Maksymalna moc wyjściowa 100W AM/FM, 200W SSB.

Wzmacniacz antenowy polepsza wyraźnie zasięg nadawania.

Zapoznaj się z całym opisem - znajdziesz tu potrzebne informacje o zastosowaniu urządzenia i o jego wymaganiach względem radiotelefonu i anteny CB.

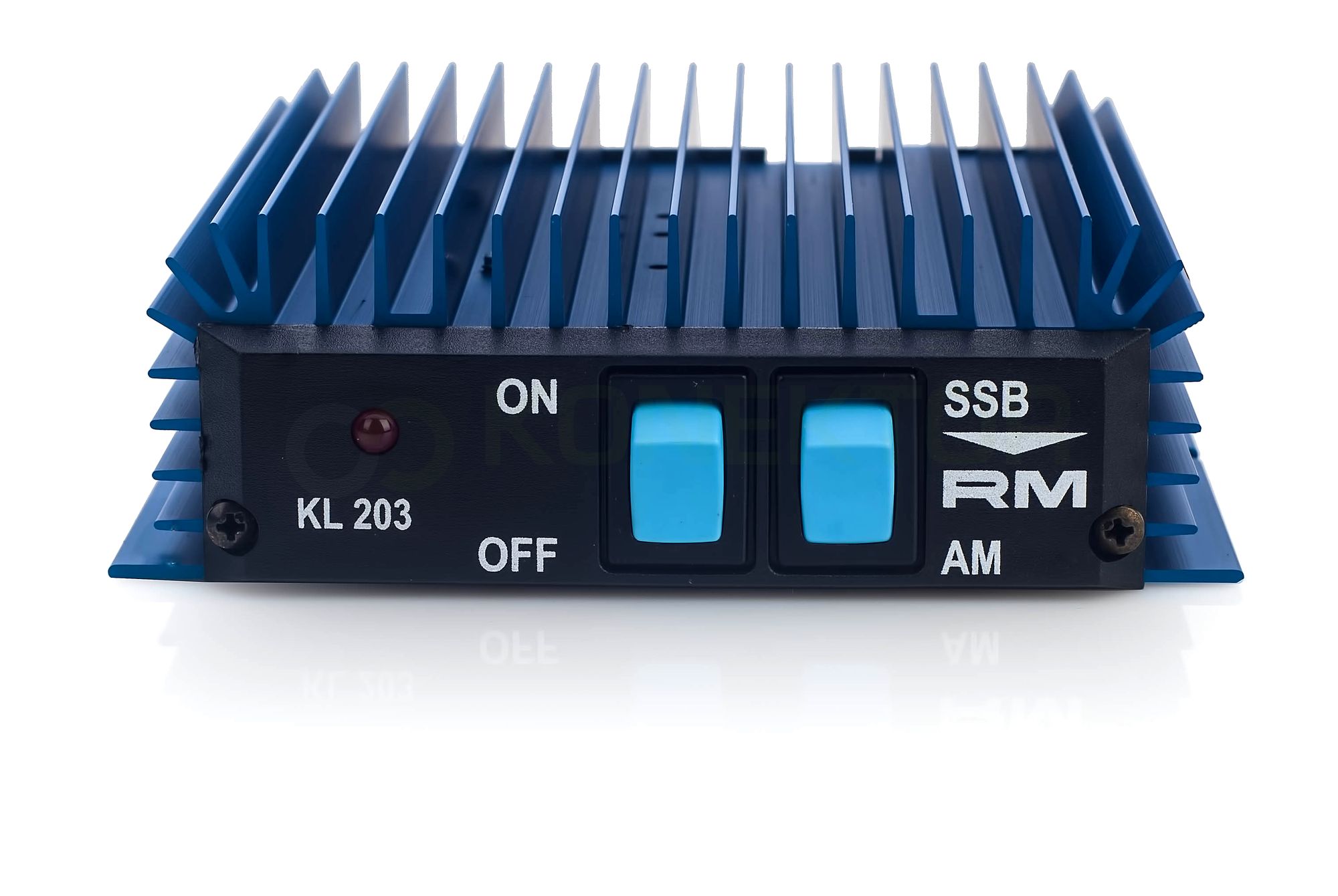

Wzmacniacz RM KL203 wyposażony jest w 2 przełączniki:

• przełącznik ON/OFF - wzmacniacz może być wpięty w instalację antenową na stałe, ale nie musi być cały czas używany
• drugi przełącznik odpowiada za wybór odpowiedniej emisji AM/SSB.

Ważne, by przełącznik AM/SSB zawsze był ustawiony zgodnie z wybraną emisją w radiotelefonie.

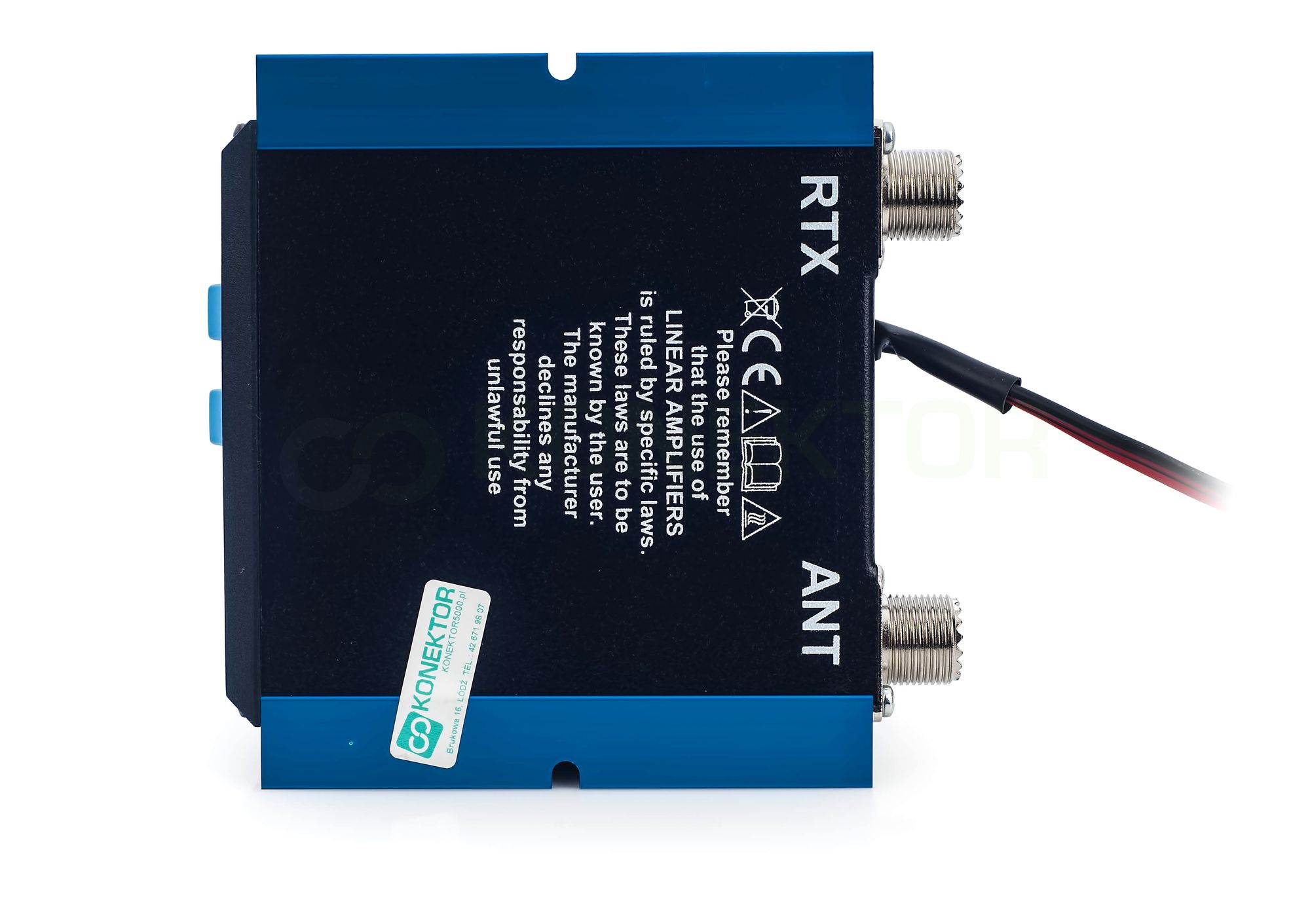

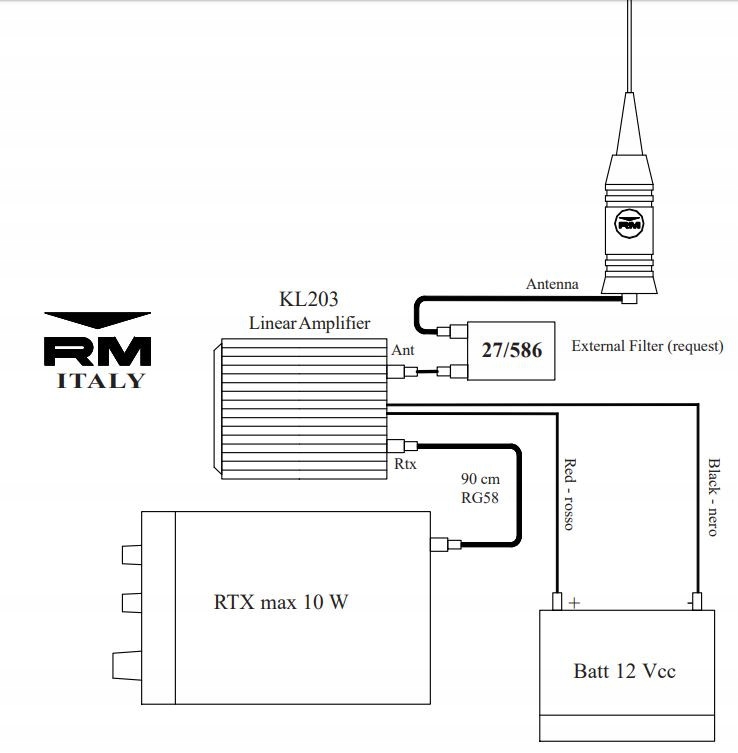

Wzmacniacz jest prosty w montażu, wystarczy go podłączyć w tor antenowy (między radiotelefon a antenę).

Należy dostarczyć do niego odpowiednie zasilanie (zobacz dane techniczne - pobór prądu).  Odradzamy podłączanie wzmacniacza za pomocą wtyku do gniazda zapalniczki samochodowej.

Wzmacniacz należy stosować tylko z bardzo dobrze zestrojoną anteną.

Przy wysokim SWR może się uszkodzić końcowy stopień mocy, który nie podlega gwarancji.

Усилитель RM KL-203 можно рекомендовать тем, кто исчерпал возможности установки антенной.

Не используйте его с короткими, малоэффективными антеннами (например, President Миссури, президент Джорджии), так как это не даст удовлетворительного результата.

Лучший усилитель приема/передачи-эффективная длинная антенна. Когда у нас уже есть длинная антенна (1,5 м и более) мы можем думать о дальнейших улучшениях установки (никогда не наоборот).

Максимальная мощность может получить мощность 10W AM/FM (результат 100W) и 20W USB/LSB (результат 200W).

С популярными радиостанциями CB radio мощностью 4 Вт мы получим ок. 50-60W в AM / FM и 100-120W в SSB.

By połączyć dużą moc z czystą modulacją nie należy doprowadzać do wzmacniacza 10W mocy!

Optymalne ustawienie dla AM/FM to 2-3W - dlatego przy instalacjach ze wzmacniaczem często ogranicza się moc wyjściową radiotelefonu z 4W do 2W.

Nie zawsze wyższa moc oznacza lepszy efekt i należy o tym pamiętać.

Doprowadzenie zbyt dużej mocy do wzmacniacza grozi uszkodzeniem urządzenia.

Przyrost osiągów nadawania.

Aby podnieść sygnał o 1S należy dostarczyć ok. 4-krotnie więcej mocy.

Czyli: 1W - 4W - 16W - 64W - 256W itd.

Podsumowując: zwiększając moc radiotelefonu z 4W do 40W nie będziemy 10 razy dalej/głośniej nadawać, sygnał wzrośnie o ok. 2S.

Przy stosowaniu wzmacniaczy rekomendujemy korzystanie z filtrów dolnoprzepustowych.

Stosowanie wzmacniaczy w paśmie 27MHz jest w naszym kraju niedozwolone.

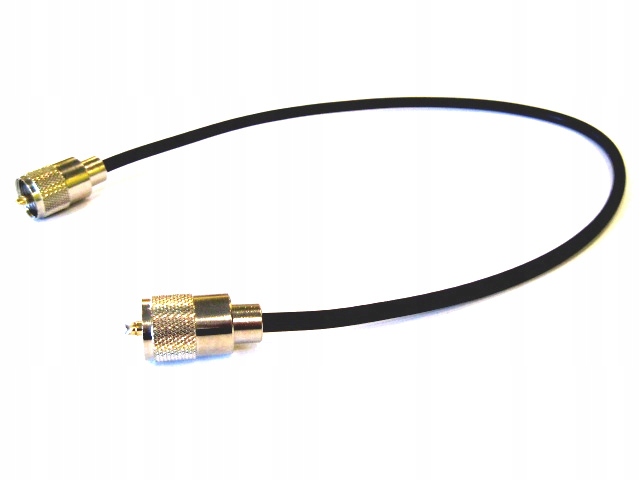

Kabel połączeniowy 100cm PL-259/PL-259

Gotowy kabel połączeniowy świetnej jakości dla najbardziej wymagających:

• długość 100cm
• zalutowane wtyki UC-1 (teflonowe, złocone)

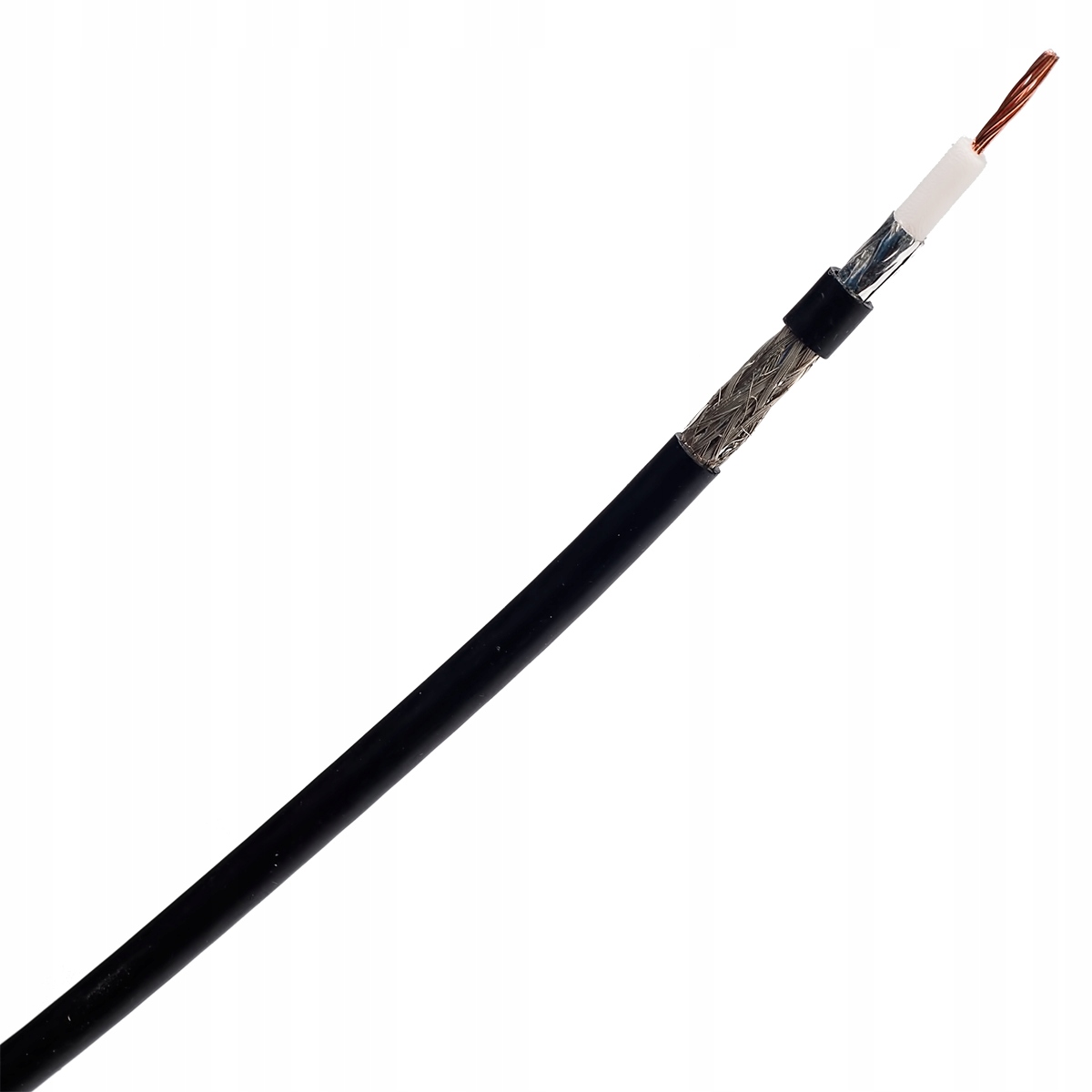

• RF-5 SATEC Germany, 50 Ohm, niskostratny przewód koncentryczny
• wtyki wypełnione klejem termicznym.

Oplot kabla miedziany, cynowany. Podwójny ekran.

Każdy przewód jest testowany przed wysyłką do Klienta.

Specyfikacja wzmacniacza:

• Zasilanie: 12-14V DC
• Pobór prądu podczas nadawania: do 10A
• Maksymalna moc doprowadzona AM/FM (Input Power): 0.5-10W
• Maksymalna moc doprowadzona SSB (Input Power): 1-20W
• Moc Wyjściowa dla modulacji AM/FM (Output Power): 100W max
• Moc Wyjściowa dla modulacji SSB (Output Power): 200W PEP max
• Bezpiecznik 12A

Спецификация соединительного кабеля:

• длина: 100 см
• кабель: RF-5 Satec Germany
• тип штекера: UC-1 (RU-259)
• монтаж штекера: припой
• позолоченные вилки, тефлоновое наполнение
• заглушки, залитые термоклеем

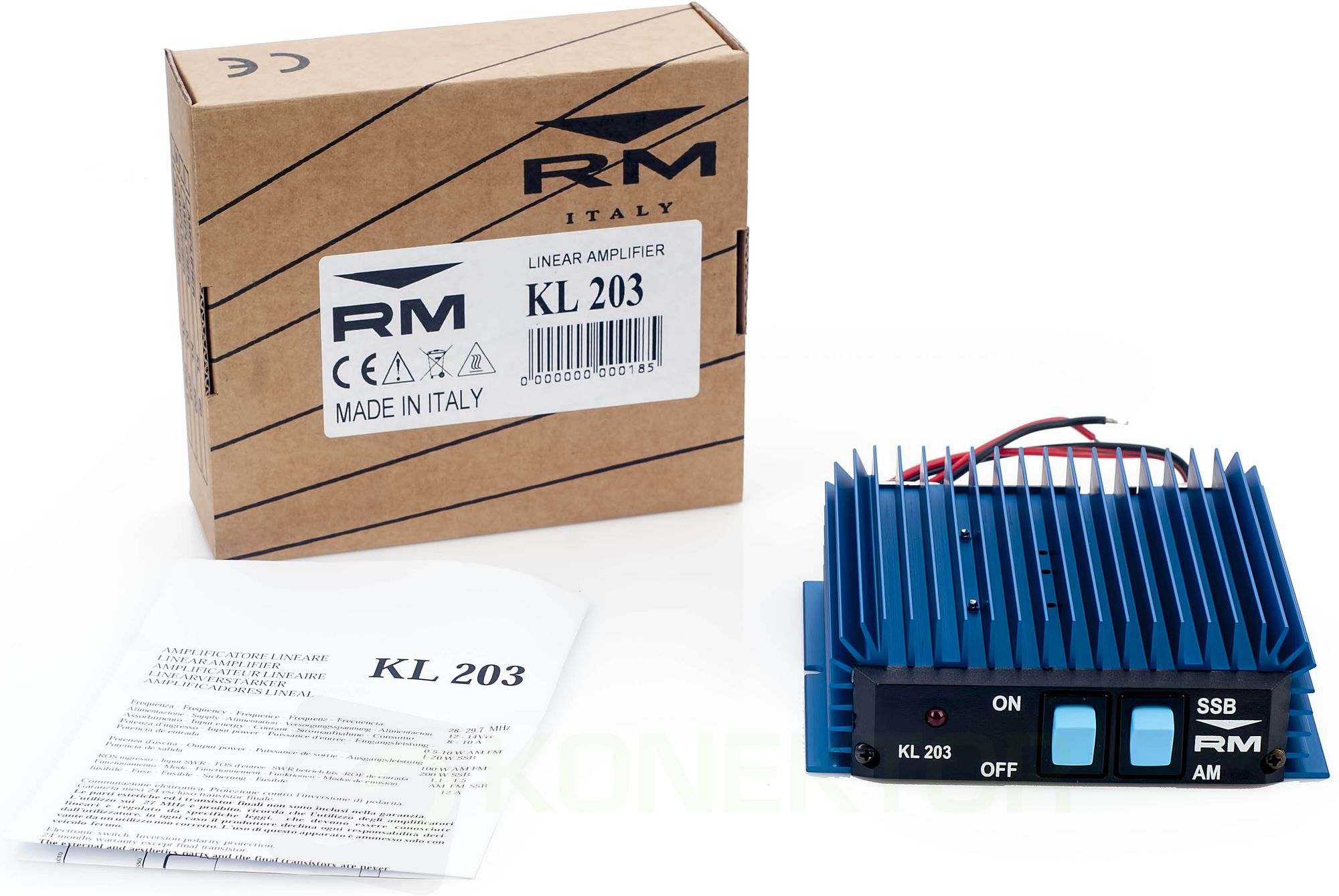

Zawartość przesyłki ze sklepu Konektor:

• wzmacniacz RM KL 203
• kabel połączeniowy 100cm HQ wtyki UC-1

Do wzmacniacza rekomendujemy zakup filtra dolnoprzepustowego RM 27/586 dostępnego na naszej innej aukcji.
