AlphaBot2 Ar Acce Pack - podwozie robota

AlphaBot2 Ar Acce Pack - podwozie robota

Opis

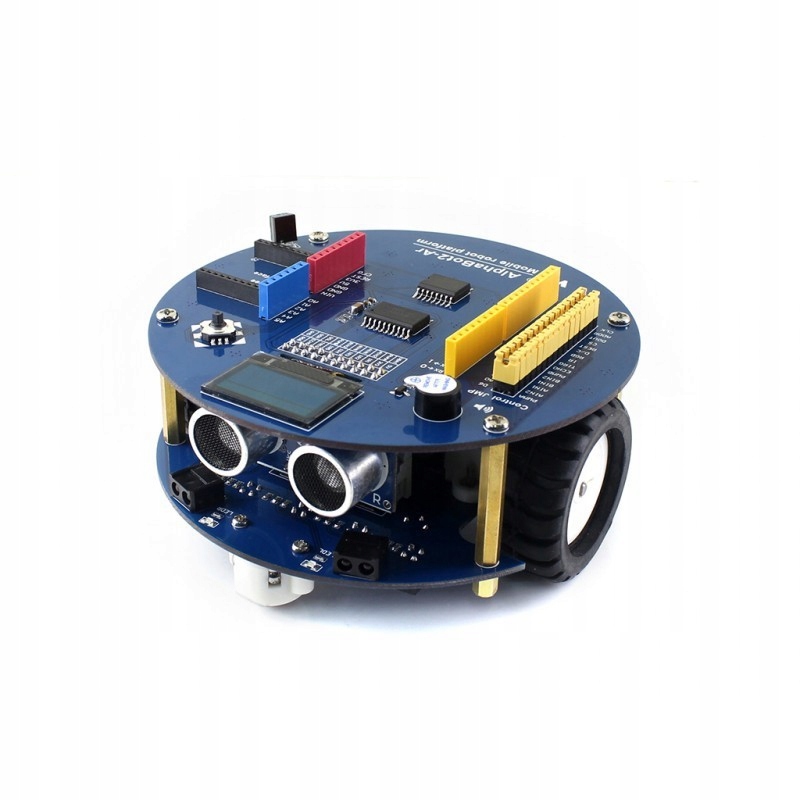

AlphaBot2-Ar Acce Pack to podwozie które umożliwia stworzenie niewielkiego robota mobilnego. Podwozie składa się dwóch modułów na których znalazły się różne elementy które mogą być wykorzystane w tego typu konstrukcji.

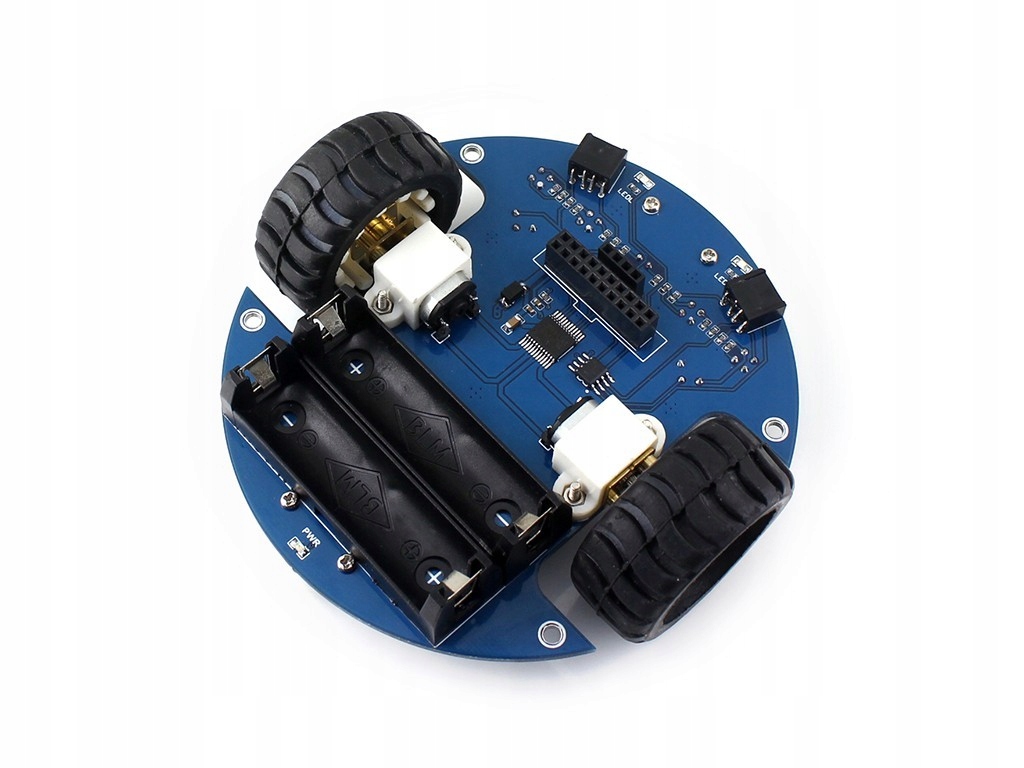

Do dolnej płytce (AlphaBot2-Base) znalazły się dwa silniki N20 z metalowymi przekładniami, koszyk na baterie 14500, oraz dwie kulki podporowe które zapewniają dobrą stabilność podwozia. Ponadto znalazło się na niej 5 czujników odbiciowych, sterownik silników B6612FNG, 4 diody WS2812B, oraz dwa podczerwone czujniki odległości.

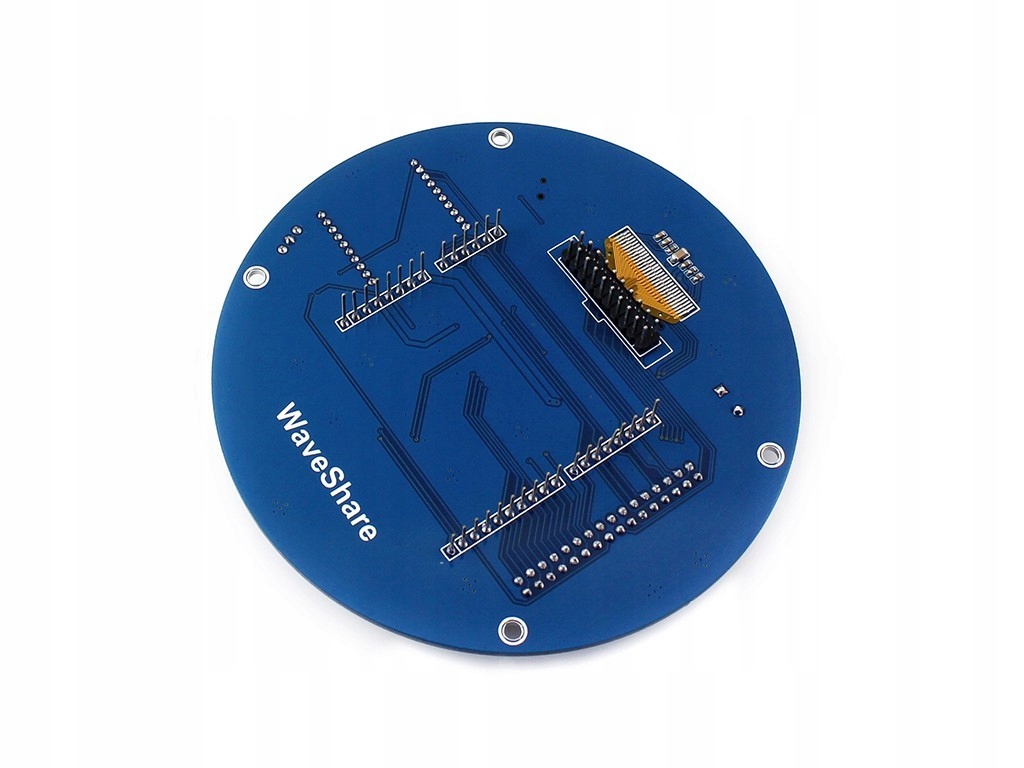

Na górnej płytce (AlphaBot2-Ar) znalazły się: wyświetlacz OLED o przekątnej 0,96 cala, joystick, buzer, ekspander PC8574. Oraz wiele złącz; do podłączenia między innymi Arduino, modułu komunikacyjnego Xbee czy podłączenia z płytą dolną (AlphaBot2-Base).

Dodatkowo w zestawie z podwoziem znalazł się ultradźwiękowy czujnik odległości oraz pilot IR.

Dzięki licznym peryferiom, można zbudować robota który będzie podążał za linią, jeździł w labiryncie czy omijał przeszkody.

Podwozie ma kompaktowe wymiary, średnice 110 mm oraz wysokość 56 mm.

Uwaga!

Zestaw do działania potrzebuje płytki Arduino UNO, należy ją dokupić osobno.

Właściwości

• Podwozie do budowy niewielkiego robota mobilnego składająca się z dwóch modułów:

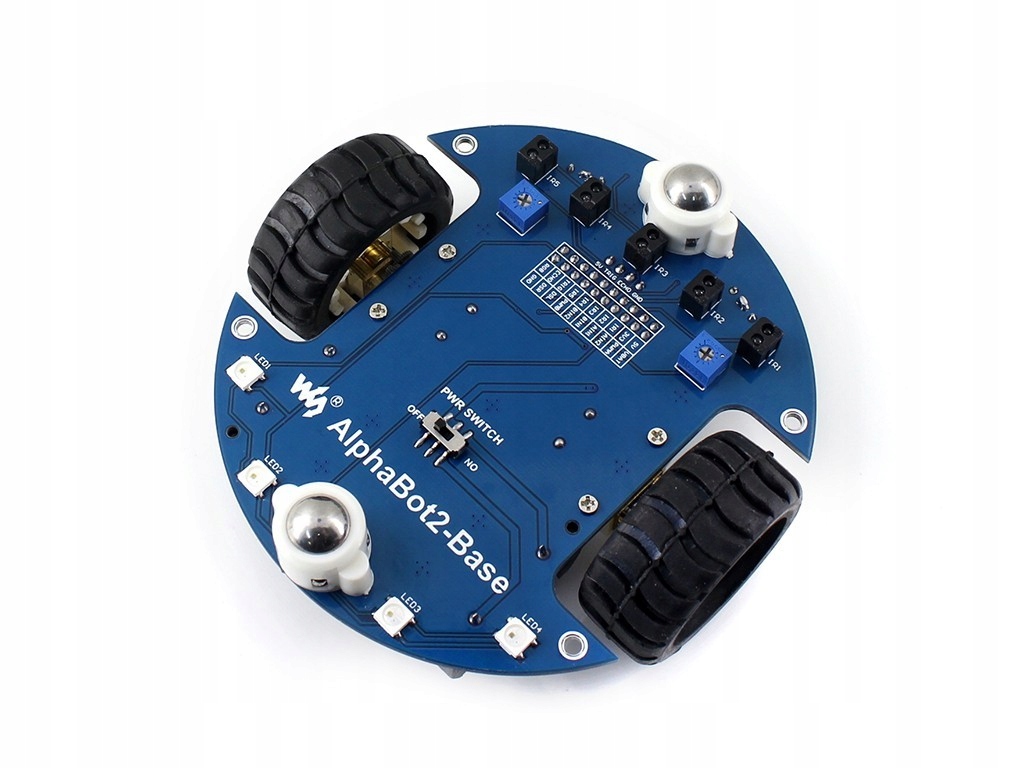

• AlphaBot2-Base
• 2 silniki N20 z metalowymi przekładniami
• Przekładnia: 1:30
• Ilość obrotów: 600 obr/min ( przy napięciu 6V)
• 5 czujników odbiciowych (ITR20001/T) do wykrywania czarnej linii
• 2 czujniki odległości (ST188) do wykrywania przeszkód
• Dwukanałowy sterownik silników TB6612FNG
• 2 kulki podporowe dla zapewnienia stabilności konstrukcji
• 2 koła o średnicy 42 mm, oraz szerokości 19 mm
• Koszyk na baterie 14500
• 4 diody WS2812B
• złącze do połączenia z górną płytą
• AlphaBot2-Ar
• Złącze do podłączenia Arduino
• Złącze do podłączenia shieldów dla Arduino
• Złącze do podłączenia płyty dolnej - AlphaBot2-Base
• Złącze do podłączenie modułu XBee
• Nadajnik IR
• Ekspander PC8574
• Układ przetwornika analogowo cyfrowego TLC1543
• Buzzer
• Wyświetlacz OLED 0,96 cala
• Joystick

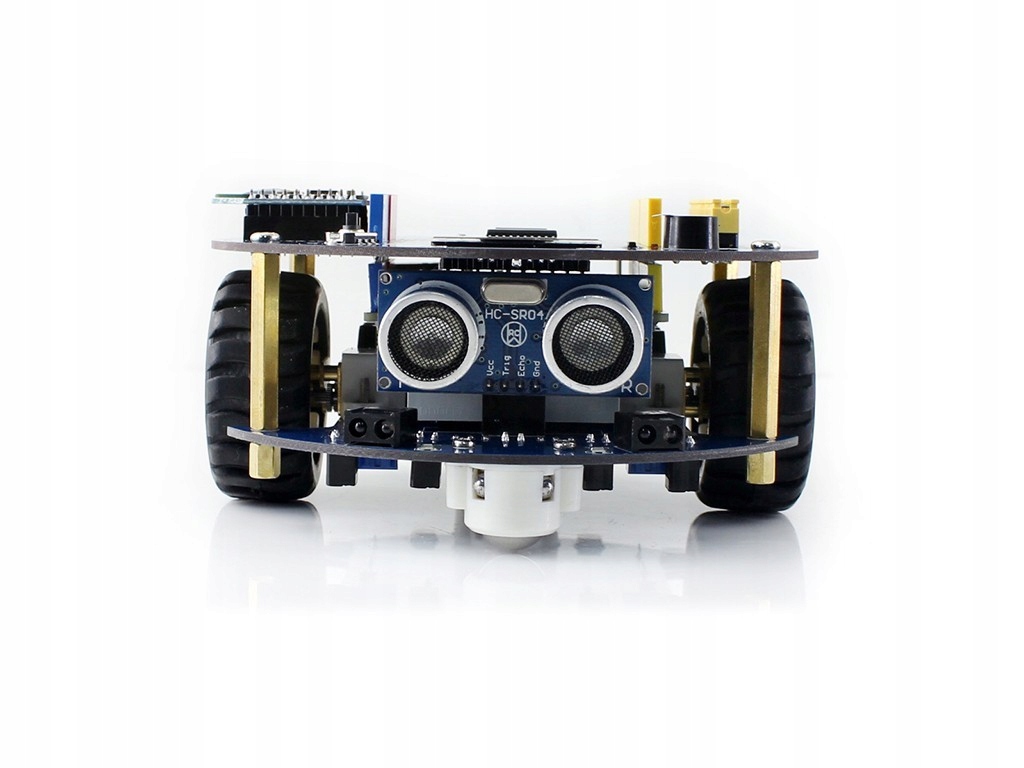

• Ultradźwiękowy czujnik odległości HC-SR04
• Pilot zdalnego sterowania (na podczerwień)
