Pico-Servo-Driver - moduł do sterowania serwami

Pico-Servo-Driver - moduł do sterowania serwami dla Raspberry Pi Pico

Opis

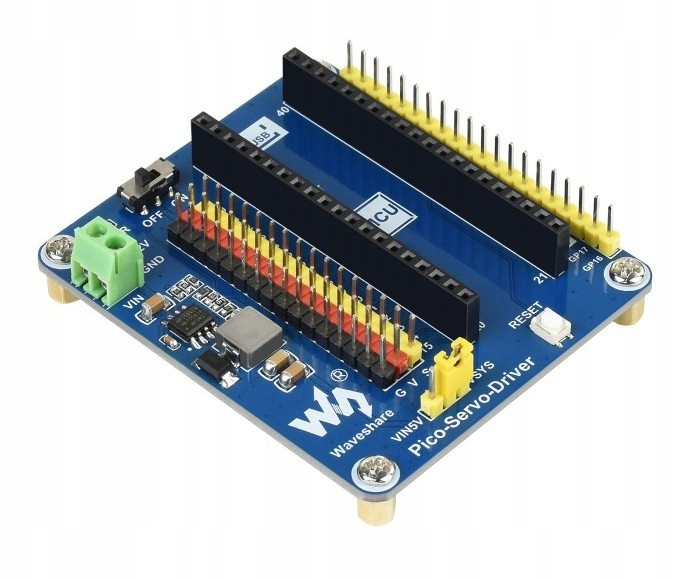

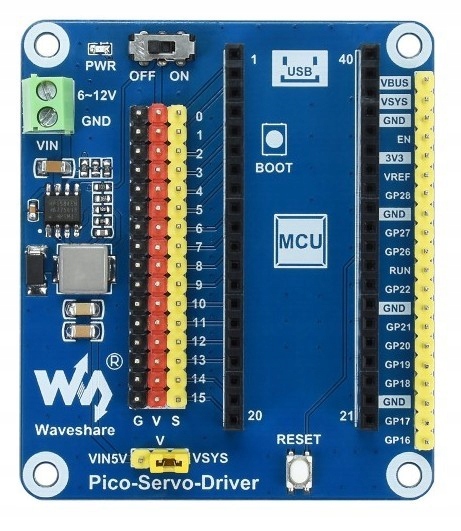

Moduł do sterowania serwomechanizmami przeznaczony do współpracy z Raspberry Pi Pico. Wykorzystuje wyjścia PWM mikrokontrolera i ma wyprowadzone 16 złącz 3-pinowych kompatybilnych z interfejsem stosowanym w serwach. Moduł wyposażony został w złącze z pozostałymi pinami Pico pozwalające na podłączenie dodatkowych elementów. Na płytce znajduje się przetwornica 5 V o wydajności 3 A. Serwa mogą być zasilane przez złącze USB podłączanie do Raspberry Pi Pico lub przez złącze śrubowe napięciem z zakresu od 6 do 12 V. Sprawdzi się w projektach wykorzystujacych dużą ilość serw modelarskich np. przy budowie robota kroczącego lub manipulatora. Pełna dokumentacja wraz z przykładami dostępna jest na stronie Wiki produktu.

Uwaga!

Zestaw nie zawiera Raspberry Pi Pico. Należy je zakupić oddzielnie.

Właściwości

• 16 kanałów
• Rozdzielczość: 16 bitów
• Złącza kompatybilne z interfejsem serw
• Przetwornica napięcia 5 V 3 A
• Otwory montażowe 3 mm
• Możliwosć zasilania z zewnętrznego źródła napięciem od 6 do 12 V
• Przełacznik zasilania
• Zworka do wyboru źródła zasilania
• Zasilanie serw: 5 V
• Zasilanie części logicznej 3,3 V
• Wymiary: 65 x 56 mm
