CM4-IO-BASE-A - mini płytka bazowa do modułów

CM4-IO-BASE-A - mini płytka bazowa do modułów Raspberry Pi CM4

Opis

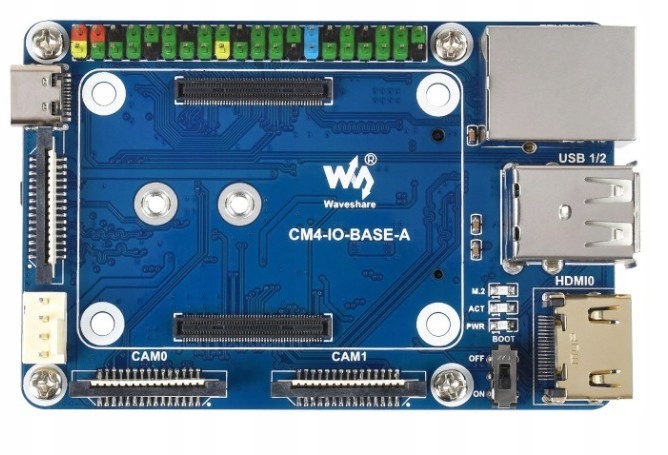

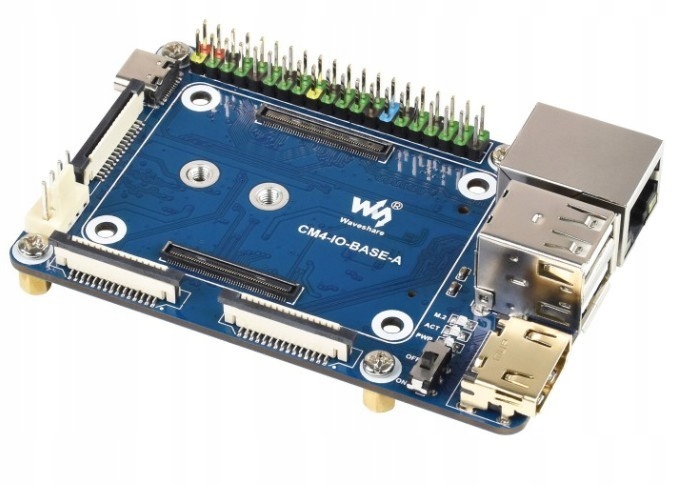

Płytka bazowa przeznaczona dla modułów Raspberry Pi CM4. Wyposażona jest w specjalne złącza umożliwiające podłączenie modułu oraz wyprowadzenia wszystkich interfejsów modułu CM4, w tym gniazdo USB, Ethernet, HDMI, DSI, dwa złącza CSI, złącze 40-Pin GPIO zgodne z modułami HAT. Mini Base Board jest dodatkowo wyposażona w gniazdo kart microSD. Na spodzie płytki umieszczono także złącze M.2 umożliwiające podłaczenie dodatkowych modułów lub dysku oraz złącze FFC z interfejsem USB 2.0 i HDMI. Pełna dokumentacja dostępna jest na stronie Wiki produktu.

W porównaniu do wersji B, płytka nie posiada zegara RTC, sterownika wentylatora oraz gniazda baterii. Złącze 40-pinowe oznaczone jest kolorami, co ułatwia podłączanie modułów rozszerzeń. Płytka ma kompaktowe wymiary (85 x 56 mm) odpowiadające rozmiarom minikomputerów Raspberry Pi 4 model B, dzięki czemu po podłączeniu modułu Raspberry Pi CM4 (brak w zestawie) może być zamiennikiem dla standardowych minikomputerów Raspberry Pi.

Właściwości

• Złącze CM4: pasujące do wszystkich wariantów modułu Raspberry Pi CM4 (brak w zestawie)
• Standardowe 40-pinowe złącze Raspberry Pi HAT
• Złącze HDMI
• 2 x złącze kamery CSI
• Złącze wyświetlacza DSI
• Złącze RJ45 Gigabit Ethernet
• Wbudowany USB Hub z 2 złączami USB 2.0
• Złącze USB typ C do zasilania i programowania
• Złącze kart microSD
• Zasilanie: USB typu C
• Wymiary: 85 x 56 mm

W zestawie

• Moduł CM4-IO-BASE-A
• Śruba montażowa
