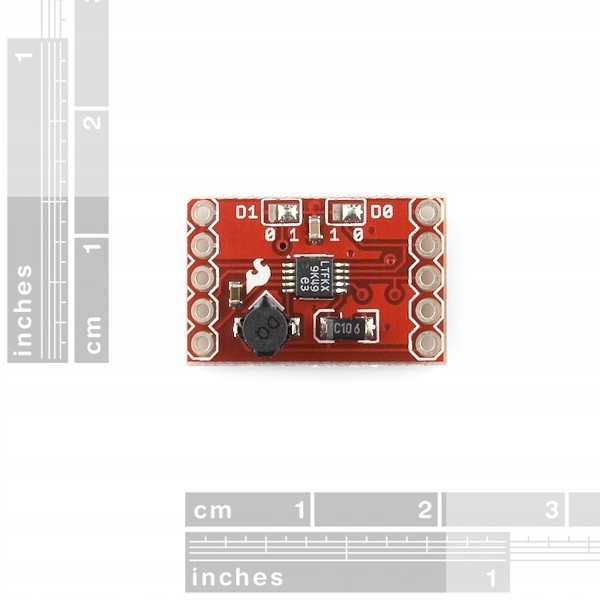

Energy Harvester Breakout - moduł z układem LTC3588

Opis

Moduł pozyskiwania energii oparty o układ LTC3588 firmy Linear Technologies. LTC3588 to układ, który integruje mostek prostowniczy o niskiej stratności z wysokowydajną przetwornicą DC/DC, tworząc kompletne rozwiązanie do gromadzenia energii zoptymalizowane dla źródeł o wysokiej impedancji wyjściowej, takich jak przetworniki piezoelektryczne, słoneczne lub magnetyczne.

Tryb blokady podnapięciowej z bardzo niskim prądem spoczynkowym (UVLO) z szerokim oknem histerezy umożliwia gromadzenie ładunku na kondensatorze wejściowym, dopóki przetwornica buck nie będzie w stanie efektywnie przenieść części zgromadzonego ładunku na wyjście. Podczas regulacji układ przechodzi w stan uśpienia, w którym zarówno wejściowe, jak i wyjściowe prądy spoczynkowe są na minimalnym poziomie. Konwerter buck włącza się i wyłącza w razie potrzeby w celu utrzymania prawidłowej regulacji.

Układ posiada możliwość konfiguracji napięcia wyjściowego (1,8 V, 2,5 V, 3,3 V i 3,6 V) za pomocą zworek D1 i D0. Moduł jest wstępnie skonfigurowany na napięcie 3,3 V.

Właściwości

• Wejściowy prąd spoczynkowy bez obciążenia: 950 nA
• Wejściowy prąd spoczynkowy w UVLO: 450 nA
• Napięcie wejściowe 2,7 V do 20 V
• Zintegrowany mostek prostowniczy o niskiej stratności do 100 mA prądu wyjściowego
• Konfigurowane napięcie wyjściowe: 1,8 V, 2,5 V, 3,3 V, 3,6 V
• Zintegrowana przetwornica Buck DC/DC
• Bocznik ochronny wejścia - do 25 mA Pull-Down przy VIN ≥ 20 V
• Szeroki zakres blokady napięcia wejściowego (UVLO)
