Obudowa do routera z anteną dookólną LTE WiFI GPS

A-EPNT-0004-V1-15; Obudowa ePoynt zewnętrzna EPNT-4 do routera 2MIMO

Obudowa zewnętrzna EPNT-4 do routera z anteną Poynting 2x2 LTE (MIMO), 2x2 Wi-Fi (MIMO), GPS

EPNT-4 to nowy wielokierunkowy sprzęt do obsługi klienta (CPE) firmy Poynting. EPNT-4 oferuje wiele różnych anten w jednym, takich jak 4x4 5G/LTE MIMO, 2x2 Wi-Fi MIMO, a także dodatkowa antena GPS. Anteny komórkowe 5G/LTE są szerokopasmowe i działają od 617 do 4200 MHz, obejmując główne pasma 5G/LTE z doskonałym wzmocnieniem na wszystkich częstotliwościach, zwiększając funkcje wydajności 5G, takie jak agregacja wielu pasm (CA) do komunikacji. Podczas gdy anteny Wi-Fi oferują działanie dwuzakresowe i obejmują Wi-Fi 2,4 GHz i od 5 do 7,2 GHz pasma o wzmocnieniu szczytowym 5 dBi. Ponadto elementy anteny w obudowie są spolaryzowane krzyżowo, co dodatkowo poprawia ogólną wydajność anteny. Połączenie naszych anten komórkowych i Wi-Fi z routerem zapewni CPE o wyjątkowej wydajności i zwiększonej przepustowość danych.

EPNT-4 jest również w pełni chroniony przed słoną wodą, dzięki czemu może być stosowany w środowiskach silnie korozyjnych, w tym w środowiskach chemicznych i toksycznych, dzięki odpornemu na promieniowanie UV materiałowi osłony ASA. Obudowa oferuje również solidną konstrukcję mechaniczną, aby wytrzymać niekorzystne warunki pogodowe, dzięki czemu wandaloodporny EPNT-4 i odporny na warunki atmosferyczne z klasą IP67 i IK10.

Особенности продукта

- Широкополосный сотовый диапазон от 617 до 4200 МГц, до 4x4 несмотря на

- Двухдиапазонный Wi-Fi 2x2, несмотря на 2,4 и 5 до 7,2 ГГц

- Умно спроектированные, украшенные антенны обеспечивают отличную производительность, несмотря на то, как в сотовой связи, а также Wi-Fi

- Включает высокопроизводительную антенну GPS / ГЛОНАСС

- Точная механическая конструкция обеспечивает сопротивление, воду и пыленепроницаемость (IP67)

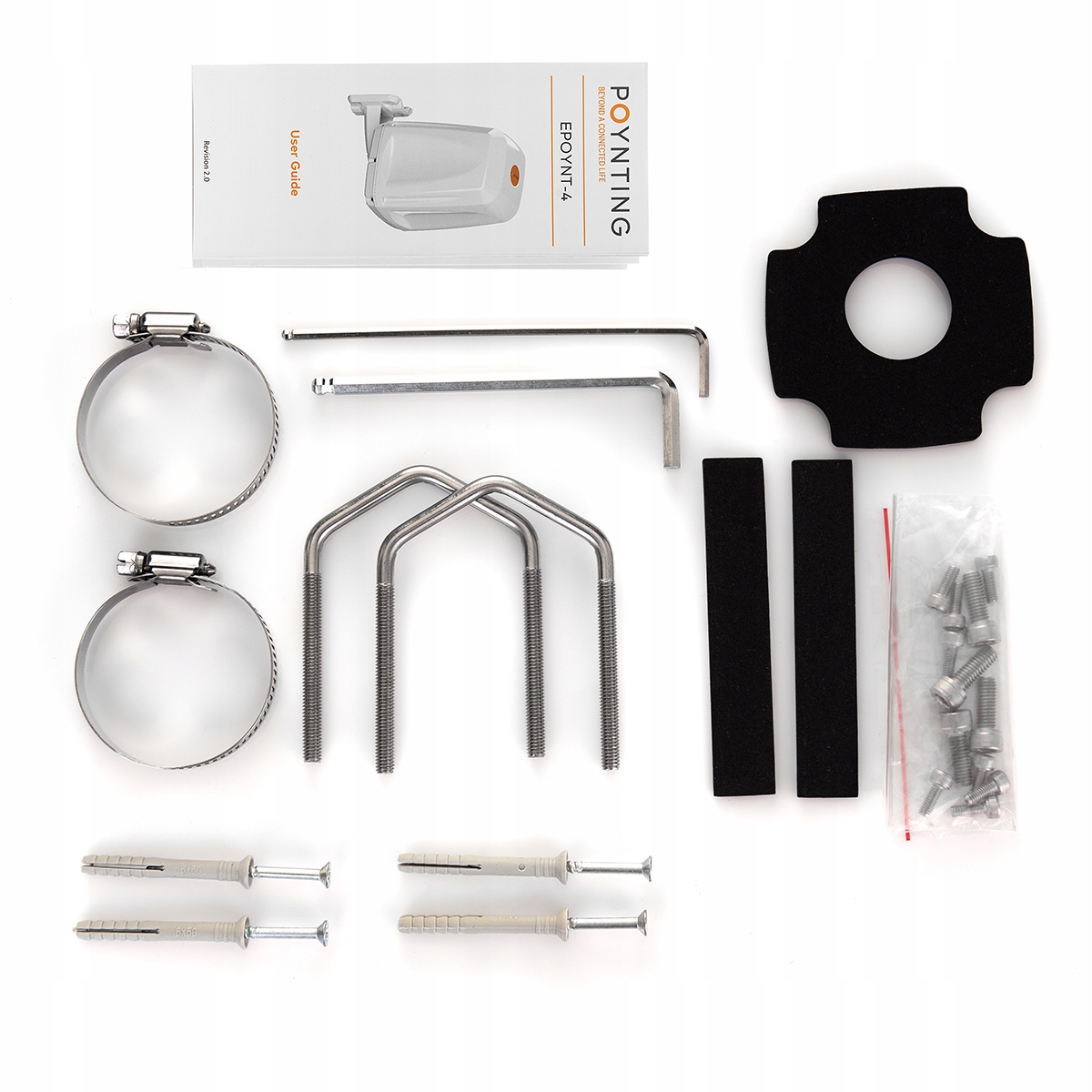

- Возможность установки на стену, полюс и плоскую поверхность

Zastosowanie anteny

- Automatyka przemysłowa, maszyny zrobotyzowane i inne Telemetria systemów M2M

- Rolnictwo i automatyzacja rolnictwa, taka jak M2M i IoT

- Szerokopasmowa dystrybucja sieci komórkowej do Wi-Fi dla statków / łodzi (statki śródlądowe i przybrzeżne)

- Antena zewnętrzna do stałego dostępu bezprzewodowego (FWA)

- Łączność konsumencka z Internetem 5G/LTE

- Przemysłowe i komercyjne wdrożenie 5G/LTE

Wykresy wydajności anteny — sieć komórkowa

Коэффициент волны напряжения (КСВ)

КСВ является мерой эффективности радиочастотной мощности, передаваемой от источника питания через линия передачи для загрузки. В идеальной системе передается 100% энергии, которая соответствует коэффициент КСВ 1:1. EPNT-4 обеспечивает отличную производительность во всех диапазонах с VSWR

Прибыль в dBi

3dbi-это пиковое усиление во всех диапазонах от 617 до 4200 МГц

Усиление при 617-960 МГц: 1 дБи

Усиление @ 1427-1517 МГц: 2 дБи

Усиление @ 1710 - 2700 МГц: 3 дБи

Усиление @ 3400-4200 МГц: 0 дБи

* Усиление антенны, измеренное стандартом, выровненным по полярности антенна

Графики производительности антенны-Wi-Fi

Współczynnik fali napięcia (VSWR)

VSWR jest miarą tego, jak wydajnie moc o częstotliwości radiowej jest przesyłana ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie przesyłane jest 100% energii, co odpowiada VSWR 1:1.Wi-Fi EPNT-4 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ≤ 2,5:1 lub lepszą we wszystkich pasmach.

Zysk w dBi

5 dBi to szczytowe wzmocnienie we wszystkich pasmach od 2400 – 2500 MHz i 5000 – 7200 MHz

- 2400-2500 MHz: 2,2 dBi

- 5000-7200 MHz: 5 dBi

Wzorce promieniowania

WiFi

Варианты антенны:

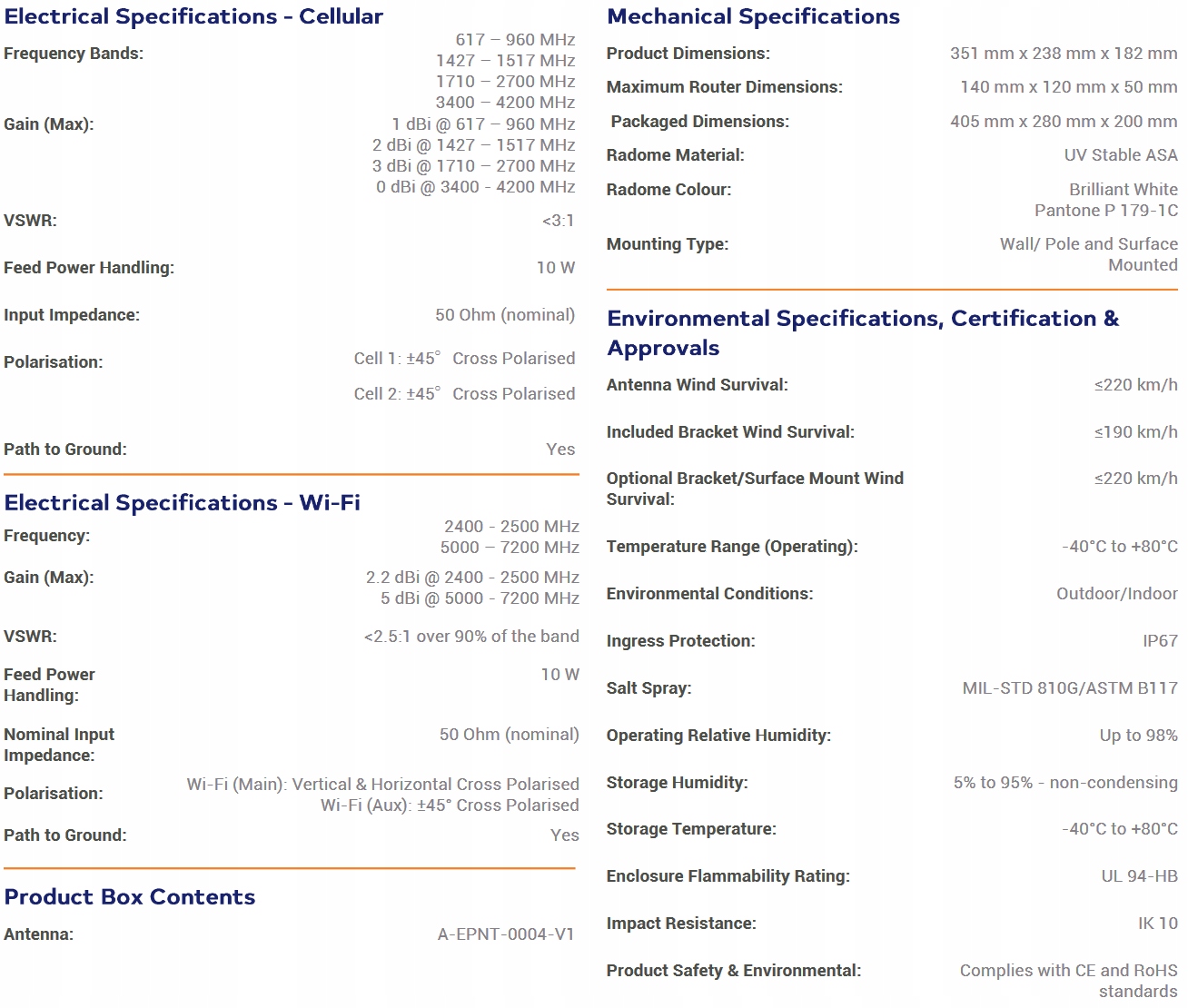

Техническая спецификация
