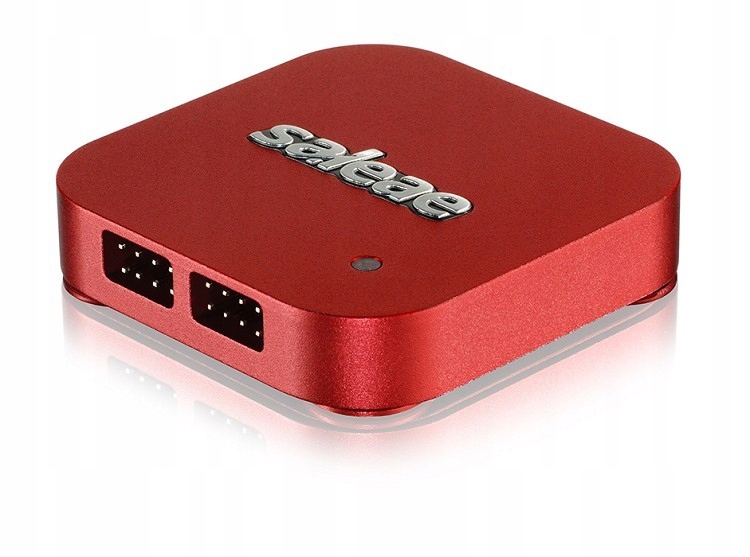

Saleae Logic 8 RED - analizator logiczny USB

Saleae Logic 8 RED - analizator logiczny USB

Opis

Saleae Logic 8 to 8-kanałowy analizator logiczny z możliwością rejestracji sygnałów analogowych (każde z wejść może pracować jako wejście analogowe lub cyfrowe). Analizator pozwala na rejestrację sygnałów cyfrowych z szybkością do 100 MS/s, co pozwala na analizowanie sygnałów o częstotliwości do 25 MHz. Poziom logiczny badanych sygnałów powinien zawierać się w przedziale 1,8..5,5 V, można też dołączać analizator bezpośrednio do linii interfejsów RS-232 i RS-442/3. Sygnały analogowe rejestrowane są z szybkością do 10 MS/s i z rozdzielczością 10 bitów.

Właściwości

• Osiem wejść uniwersalnych, mogących pracować jako cyfrowe, analogowe lub oba jednocześnie
• Próbkowanie sygnałów cyfrowych: 100 MS/s
• Próbkowanie sygnałów analogowych: 10 MS/s
• Maksymalna częstotliwość sygnału cyfrowego: 3 MHz
• Zakres poziomów logicznych sygnałów cyfrowych: 1,8..5,5 V
• Zakres napięć dla sygnałów analogowych: 0..5 V
• Pasmo sygnałów analogowych: 1 MHz
• Rozdzielczość próbkowania sygnałów analogowych: 10 bitów
• USB 2.0
• Wymiary: 53 x 53 x 12 mm

W zestawie

• Analizator Saleae Logic 8
• Kabel USB A - mini-B
• Zestaw przewodów połączeniowych
• 16 chwytaków
• Etui
