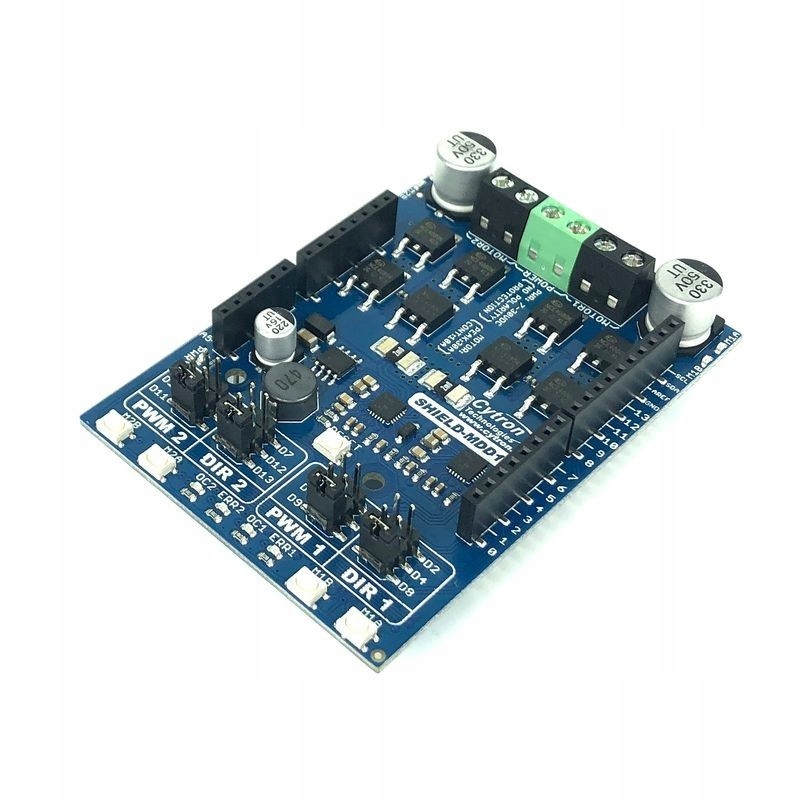

Shield-MDD10 DC Motor Driver Shield 10A 7V-30V

Shield-MDD10 DC Motor Driver Shield 10A 7V - 30V-2-канальный драйвер двигателя постоянного тока для Arduino

Описание

Щит с двухканальным драйвером двигателя постоянного тока (DC) предназначен для плат Arduino, которые могут служить драйвером шагового двигателя. Позволяет управление движением двигателей с напряжением питания от 7 до 30 В и потреблением тока до 10 а (ток непрерывный). Управление может осуществляться через ШИМ-сигнал или с помощью встроенных кнопок, которые они позволяют очень легко тестировать диски без необходимости подключения контроллера. Модуль может работа с системами 1,8 в, 3,3 В и 5 В, что делает его совместимым со всеми популярными макетными платами, которые имеют расстояние между контактами, совместимое с Arduino Uno. Модуль имеет встроенный защита от перегрева и перегрузки. На пластине установлен стабилизатор напряжения с выход 5 в, который может служить источником питания для Arduino. В репозитории GitHub доступен есть библиотека Arduino вместе с руководством пользователя.

Свойства

• Двухканальный контроллер двигателя постоянного тока
• Драйвер шагового двигателя
• Напряжение питания двигатель от 7 В до 30 в
• Максимальный непрерывный ток до 10 А и мгновенный 30 а
• Напряжениеуправления 1,8 в, 3,3 В или 5 в
• Используемые компоненты обеспечивают быстрое время отклика
• Винтовой разъем для подключения питания и двигателей
• Кнопки управления
• Соединение совместимость с Arduino
• Регулировка скорости с помощью ШИМ-сигнала до 20 кГц
• Защита от перегрева, перегрузки и низкого напряжения
• Стабилизатор напряжение 5 в 500 мА
• Размеры: 82,8 x 59,18 мм
