Najważniejsze cechy:

• 2x 3in1 RS232/RS485/RS422 obsługa sygnałów RTS/CTS
• Każdy z portów może pracować niezależnie
• 1x Port Ethernet WAN/LAN
• Zasilanie 5-36V - gniazdo zasilacza (5,5/2,1) +przemysłowe gniazdo zasilania
• LED: Power, Work, TX, RX
• Obsługa DHCP, dynamiczny lub statyczny IP
• Konfiguracja poprzez WEBserver
• Modbus RTU / Modbus TCP IP
• Tryby pracy: TCP Server, TCP Client, UDP Client, UDP Server
• Sprzętowy Watchdog

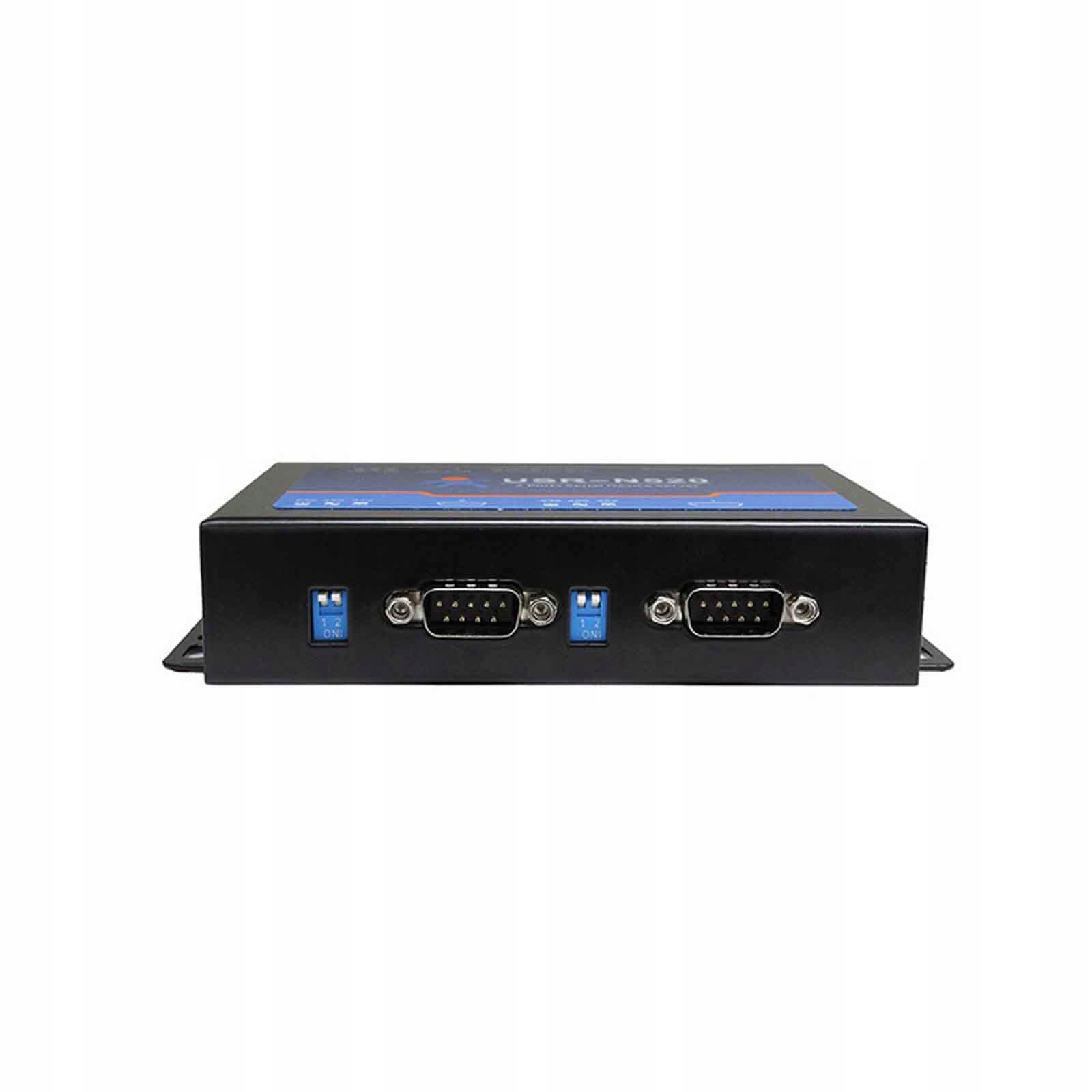

USR-N520  to przemysłowy media konwerter z dwoma portami RS232/RS485/RS422 na LAN w metalowej obudowie.

Wybór rodzaju portu odbywa się poprzez odpowiednie ustawienie przełączników.

Urządzenie zapewnia przeźroczystą transmisję danych.

Oparty na procesorze Cortex-M4, obsługuje protokół Modbus RTU oraz TCP IP.

SPECYFIKACJA:

• Virtual Serial（USR-VCOM）: Windows 2000 or higher (32 bit/64 bit)
• Configuration: Built-in webpage, computer set-up software, serial command
• Port Number: 2x (RS232/485/422x2), 2x serial ports can simultaneously work at the different working modes.
• Interface Standard: RS-232: TX/RX/RTS/CTS RS-485: A+/B-  RS422: TX+/TX-/RX+/RX-
• Data Bits: 5, 6, 7, 8
• Stop Bit: 1, 2
• Check Bit: None, Even, Odd, Space, Mark
• Baud Rate: 600 bps ~ 230K bps
• Flow Control: RTS/CTS/Xon/Xoff
• Buffer: Send and receive 2k bytes respectively
• Protection: ESD protection, anti-surge
• SocketA:
• Transparent Transmission Mode: TCP Server/TCP Client/UDP Server/UDP Client
• Supported Function: Networking printing, Modbus Gateway, USR-Cloud, self-defined registration package, self-defined network and serial heartbeat package
• SocketB: TCP Client/UDP Client
• Port Number: 1
• Interface Standard: RJ45
• Rate: 10/100 Mb/s MDI/MDIX, auto switch between cross and direct connection
• Protection: 2KV electromagnetism isolation, shell insulation blocking
• Network Protocol: IP, TCP, UDP, DHCP, DNS, https, ARP, ICMP, Websocket, httpsD Client
• Receive Buffer: Max 16k bytes buffer
• Processor: Cortex-M4
• Basic Frequency: 120MHz
• Flash: 512K byte
• Certificate: CE, FCC, ROHS, KCC and WEEE pending
• Accessory: 12V power supply, serial line, cable, converter
• Size: 150 x 79 x 30 mm
• Operating Temp.: -40 ~ 85°C
• Storage Temp.: -45 ~ 105°C, 5 ~ 95% RH
• Input Voltage: DC 5 ~ 36V
• Working Current: 95mA (aver) @ 5V 45mA (aver) @ 12V
• Power: <1W
