ZESTAW RAMIĘ RAMIE ROBOTA 2x joystick + STEROWANIE Platforma robota DIY

✅ZESTAW RAMIĘ RAMIE ROBOTA 2x joystick + MODUŁ STERUJĄCY

✅Znakomity zestaw edukacyjny do budowy ramienia robota. Zawiera wszystkie niezbędne komponenty do jego zbudowania.

• Ramie obraca się w każdą stronę, górę i dół.
• Ramieniem sterujemy za pomocą 2 joysticków.
• Ramię jest akrylowe, wykonane z tworzywa sztucznego.
• Kolor czarny. Na niektórych zdjęciach prezentowane są części pokryte folią zabezpieczającą. Proszę się nimi nie sugerować.
• Po montażu ramienia należy zaprogramować moduły za pomocą programu Arduino IDE do pobrania ze strony www.arduino.cc/en/software
• Po zakupie przesyłamy na maila filmik poglądowy, instruktażowy.

✅Skład zestawu:

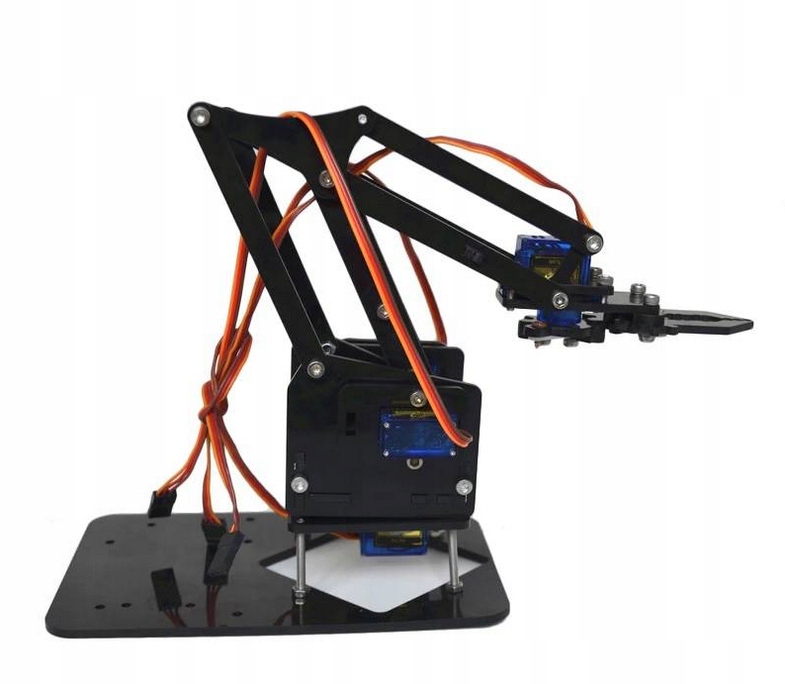

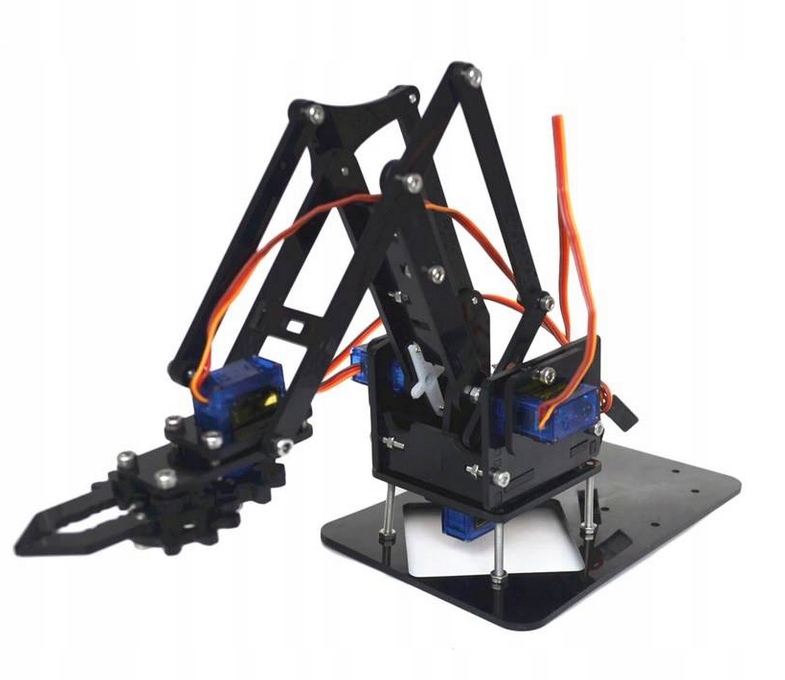

1. Ramię robota

2. Moduł sterujący  Atmega328P  w pełni zgodny z Arduino IDE

3. Przewód ASB-A, USB-B do połączenia modułu z komputerem

3. Serwo mechanizmy SG90 - 4szt.

4. Płytka stykowa 400 pól

5. Moduł zasilania do płytek stykowych MB102

6. Joystick do sterowania ramieniem - 2szt.

7. Płytka drewniana do zamocowania joysticków ⚡️

8. Przewody męsko męskie - 20szt

9. Przewody męsko żeńskie - 20szt.

10. Złącze, wtyk do baterii 9V

11. Bateria 9V VARTA

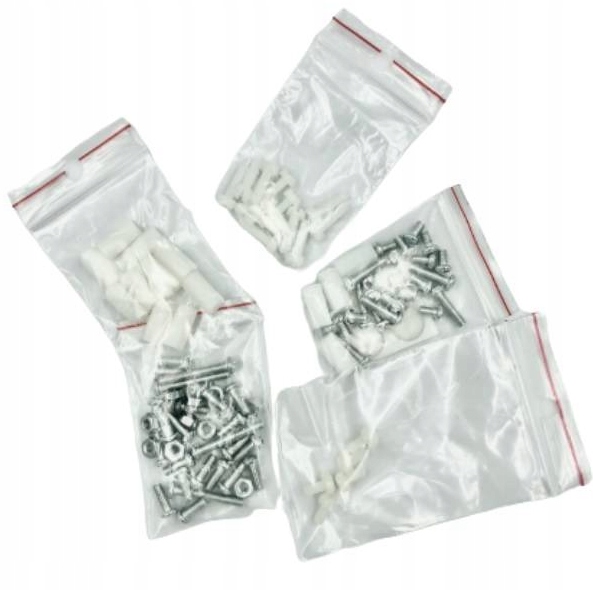

12. Niezbędne śrubki, dystanse

13 Sklejkę do montażu joysticków - dopasowaną, mocowaną na moduł sterujący

✅Moduł sterujący Atmega328P  w pełni zgodny z Arduino IDE + kabel USB

Dane techniczne:

• Zalecane napięcie zasilania 7-12V
• Napięcia progowe 6V - 20V
• Napięcie pracy 5V
• Rezonator kwarcowy 16MHz

Złącze USB

• Gniazdo zasilania DC 2.5mm
• Pamięć SRAM 2kB
• Pamięć EEPROM 1kB
• Pamięć Flash 32kB
• Wydajność prądowa jednego pinu 40mA
• Raster wyprowadzeń 2,54

Interfejs CH340 (należy pobrać sterowniki)

✅SERVO SERWO Tower Pro SG90 9g  AVR PIC ARM

Dane techniczne:

• Kąt odchylenia 180 st.
• Napięcie pracy: 4,8 – 7,2V
• Prędkość przekładni: 0,12 s/60° (4,8 V)
• Moment: 1,2 – 1,8kg/cm (4,8 V)
• Długość przewodów zasilania: 23,5cm
• Waga: 9g!
• Czas reakcji: 7 us
• Temperatura pracy: -30 do +60 stopni
• Wymiary 22mm x 12mm x 22,7mm

Oznaczenie przewodów:

• Czerwony: zasilanie
• Brązowy: masa
• Pomarańczowy: sygnał

Zestaw zawiera:

• Serwo Tower Pro SG90 1szt.
• Orczyk 3szt.
• Śrubki mocujące 3szt.

✅Płytka prototypowa stykowa 400pól  bascom

Dane techniczne:

• Ilość pól - 400
• Wymiary - 82mm x 55mm
• Liczba linii zasilania - 4
• Możliwość przyklejenia do podstawy

Kolor - Biały z zaznaczonymi liniami zasilania

✅Moduł zasilania do płytek stykowych 5V 3.3V MB102

Moduł zasilacza do płytek stykowych.Można stosować do pracy z mikrokontrolerami AVR, ARM, PIC,modułami ARDUINO oraz prototypami własnej konstrukcji.

Posiada dwa niezależne stabilizatory napięcia 5V i 3,3VWbudowany przełącznik oraz dioda LED sygnalizująca działanie układu Gniazdo USB może być wykorzystane jako ładowarka Moduł zapewnia filtrowanie zakłóceń zasilania, stabilizację napięcia oraz zabezpieczenie przeciwzwarciowe.

Dane techniczne:

• Napięcie wyjściowe: 3,3V 5V (wybór za pomocą zworek), niezależnie na każdą linię
• Wyjście USB typ A umożliwiające wyprowadzenie zasilania 5V dla innych układów
• Zasilanie modułu 6,5 V - 12 V poprzez wejście DC2.5
• Możliwość odcięcia zasilania za pomocą przełącznika
• Maksymalny pobór prądu z USB 500mA
• Maksymalny pobór prądu z gniazda DC 800mA
• Wymiary: 53mm x 32mm
