Programator USB uP MCS-51/ATmega i EEPROM - SP200S

SP200S/SE - To uniwersalny, szybki mikroprocesorowy programator będący następcą modelu SP180S firmy Willar.

Programator obsługuje:

- mikrokontrolery Atmel MCS-51 (serii 89C/S/LS - równolegle) oraz ATmega i ATtiny - (ISP),

- SST (serii 89C/E - równolegle),

- Winbond (serii 78E/IE/LE - równolegle),

- Mikrokontrolery STC MCU (STC 10F/11F/12C/12LE/89C/89LE - poprzez ISP&TTL Port

- Mikrokontrolery Texas Instruments serii MSP430 - poprzez ISP&TTL Port

- oraz szeregowe pamięci EEPROM z szyną I2C / 2-Wire i Microwire (serii 24C/LC/FC/AA/ i 93C/LC/AA)

Urządzenie oparte jest o szybki mikroprocesor STC 90CS4RD+ i komunikuje się z komputerem poprzez port USB (poprzez kontroler CH340T) co umożliwia z jednej strony na  szybki proces odczytu i programowania a z drugiej nie wymaga dodatkowego zasilania.

Urządzenie zostało wyposażone:

- w 2 diody LED (Power i Run) informujące o stanie urządzenia,

- podstawkę ZIF 40-pin firmy 3M,

- złącze ISP&TTL (programowanie w układzie lub poprzez zewnętrzne adaptery jak np. STK AVR&MCS-51 Program Board  współdzielone z  portem TTL.

Oprogramowanie programatora Willar Programmer pracuje pod kontrolą systemów Windows (Win 9x / Win Me / Win XP / Win Vista / Win7 32bit i 64 bit ) i posiada intuicyjny interface użytkownika (angielski).

Zachęcamy do pobrania programu i uruchomienia w trybie demo (bez podłączonego programatora) jeszcze przed ew. zakupem w celu sprawdzenia funkcjonalności:

www.eliptor.pl/download/WLPRO_V220_SETUP.ZIP

Poniżej lista obsługiwanych bezpośrednio układów:

Programator łączy się z komputerem PC poprzez port USB załączonym przewodem USB A/mini B. i nie wymaga do pracy dodatkowego zasilacza.

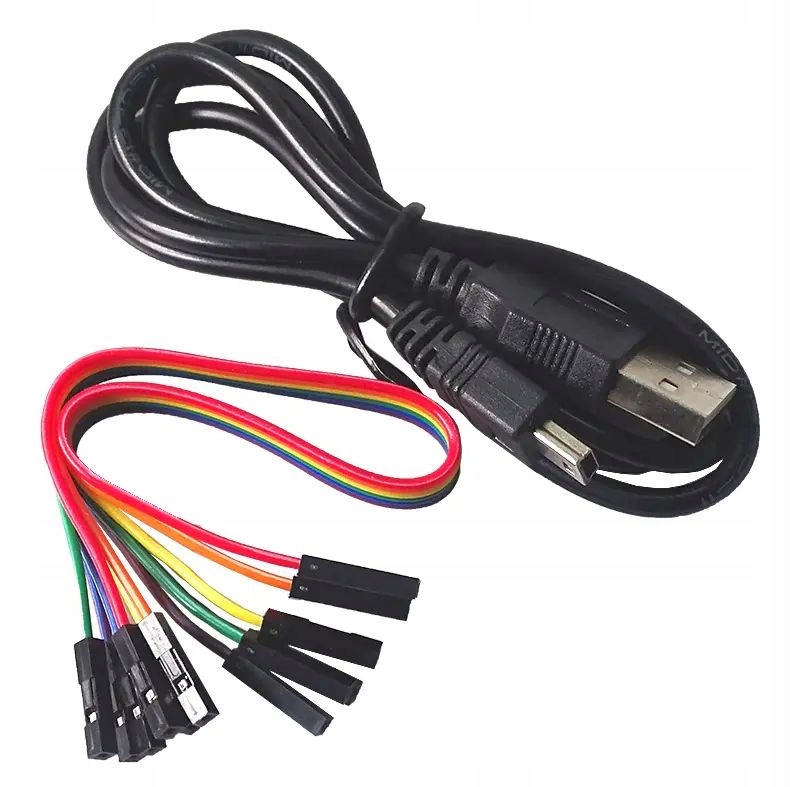

W zestawie znajduje się:

- Programator SP200S/SE

- Przewód USB A/B mini do podłączenia z komputerem/zasilaczem USB

- Przewód IDC - do programowania ISP/TTL

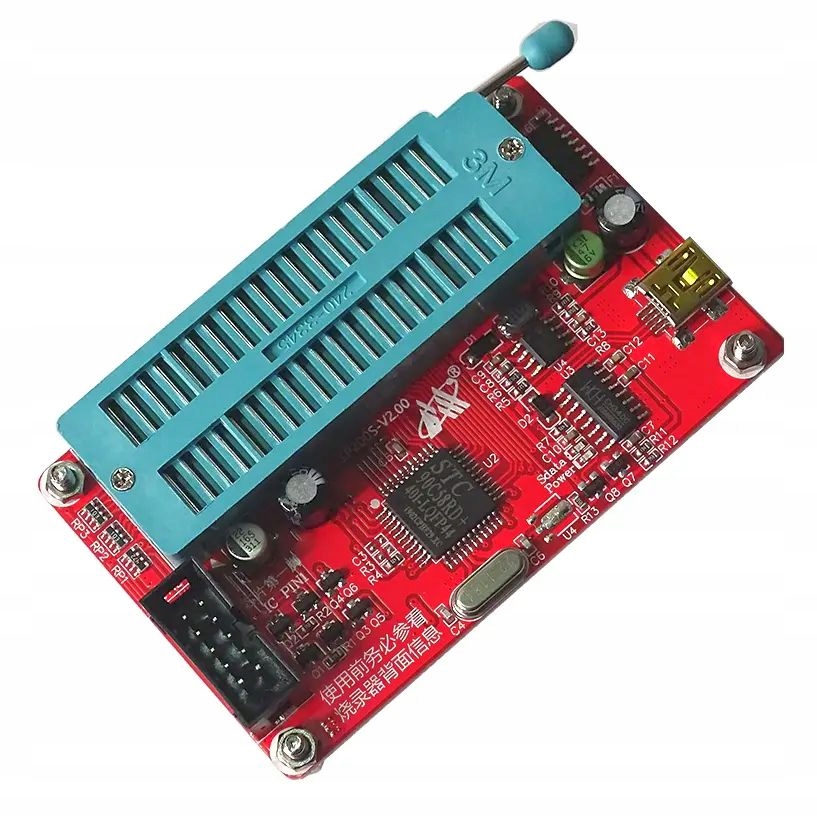

Na zdjęciu powyżej przykład programowania mikrokontrolera AT89S52 w podstawce ZIF.
