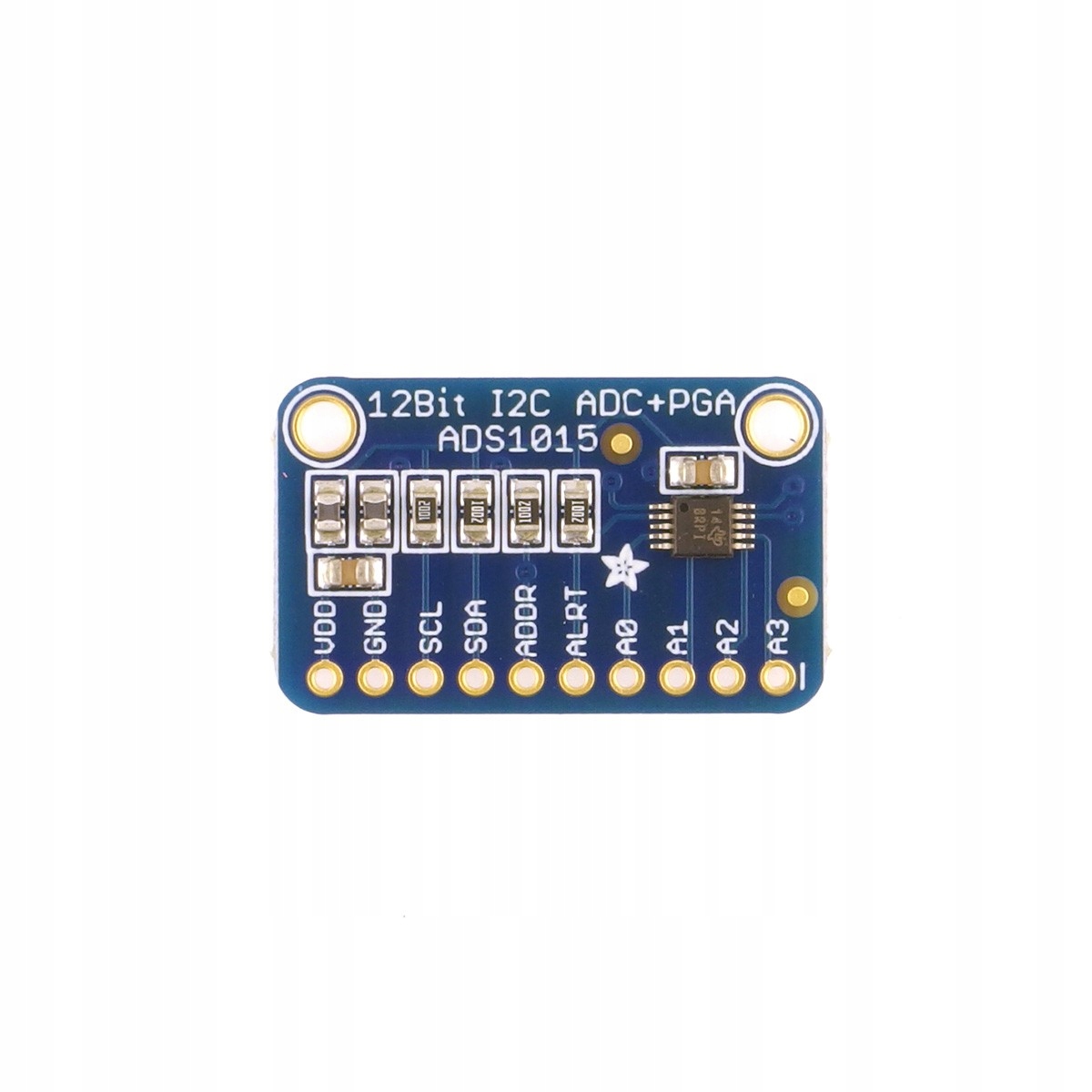

STEMMA QT ADS1015 12-Bit ADC - moduł z konwerterem

STEMMA QT ADS1015 12-Bit ADC - moduł z 4-kanałowym konwerterem ADC

Opis

Moduł z 4-kanałowym konwerterem ADC ADS1015, który pozwala odczytywać napięcia w trybie pojedynczego sygnału lub sygnały różnicowe przy częstotliwości próbkowania do 3,3 kHz i rozdzielczości 12 bitów. Idealnie nadaje się do szybkiego i precyzyjnego pomiaru napięcia stałego w szerokim zakresie. Ma wbudowany programowalny wzmacniacz (do x16), pozwalajacy wzmocnić sygnały o małej amplitudzie do pełnego zakresu. Moduł jest kompatybilny z kontrolerami 3,3 V oraz 5 V, a komunikacja odbywa się przez interfejs I2C (złącze STEMMA QT). Pełna dokumentacja dostępna jest na stronie produktu.

Właściwości

• Układ ADC ADS1015
• 12-bitowa precyzja
• 4 kanały pojedyczne lub 2 różnicowe
• Programowalne wzmocnienie
• Częstotliwość próbkowania od 128 Hz do 3,3 kHz
• Złącze STEMMA QT/Qwiic
• Interfejs I2C
• Adres I2C: 0x48 do 0x4B
• Napięcie zasilania: od 2 do 5,5 V
• Wymiary: 25,4 x 17,8 x 4,6 mm

W zestawie

• STEMMA QT ADS1015 12-Bit ADC
• Złącze męskie proste 16-pin
