Tester miernik pojemności

akumulatorów 18650 USB C

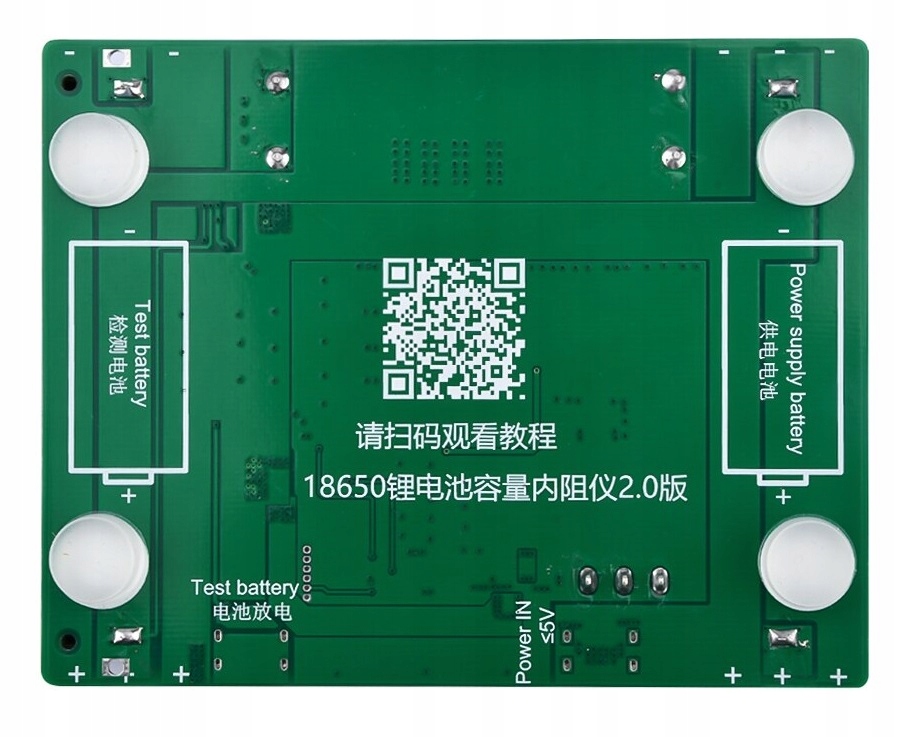

Zasilanie USB - C lub akumulator 18650( po lewej  stronie)

Po prawej stronie jest miejsce na testowane ogniwo.

Tester mierzy rezystancję wewnętrzną i wykonuje  pomiar pojemności ogniw 18650.

Obsługa  ładowania do 9 cykli ładowania i rozładowania w trybie automatycznym

Maksymalny prąd  ładowania/rozładowania wynosi około 1A

Uwaga: proces ładowania i rozładowania generuje  wysoką temperaturę nawet do 80st.C

Trzy tryby pracy testera:

Ładowanie (CHG) - tryb ładujący ogniwo,

Rozładowywanie(DSG) - tryb rozładowujący ogniwo, mierzący jego pojemność,

Tryb automatyczny(AUTO)-   ogniwo jest ładowane, następnie przeprowadzany jest test poprzez jego rozładowywanie i ponownie ogniwo jest ładowane,

Napięcie robocze: DC5V

Zakres pomiaru pojemności: 0 ~ 99999mAh

Zakres pomiaru energii: 0 ~ 99999mWh

Pomiar rezystancji wewnętrznej baterii: błąd pomiaru wsparcia około 10%

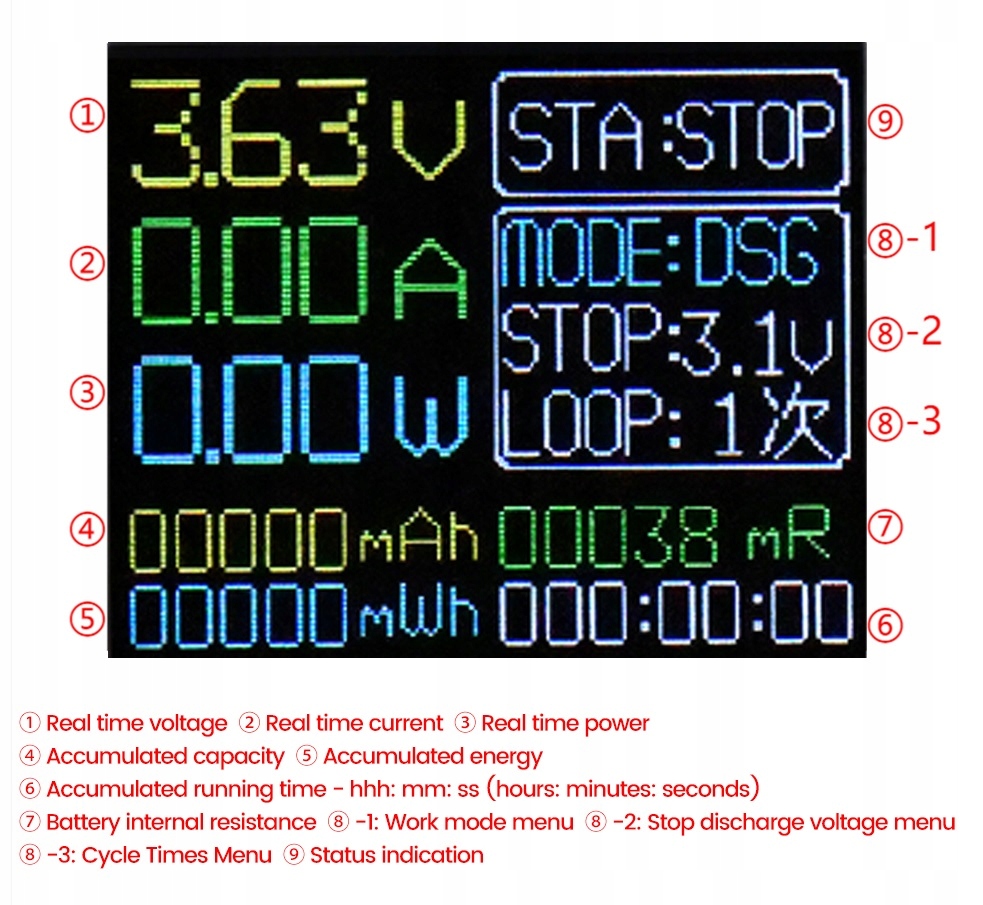

Wyświetlanie napięcie , mocy oraz prądu w czasie rzeczywistym

Obciążenie rozładowania: 10W 8 Ω J rezystancja  × 2

Wybór prądu rozładowania: ≈0,5a lub ≈1a

Interfejs ładowarki USB typu C

Zaprogramowane napięcie zatrzymania rozładowania: 3V (bez regulacji)

Zaprogramowane napięcie pełnego zatrzymania: 4.2V (bez regulacji)

Rozmiar układu: 108 × 88 × 24mm

Czas ładowania i rozładowania:

AUTO (tryb automatyczny): bateria (rozładowana) jest naładowana ~ około 1A prąd jest domyślnie rozładowywany ~ 1704mAh ~ program zatrzymuje się, gdy jest ponownie w pełni naładowany, co zajmuje 437 minut i 23 sekundy.

DSG (tryb rozładowania): rozładowanie 1681mAh z prądem około 1A, gdy akumulator jest w pełni naładowany, co zajmuje 118 minut i 55 sekund.

CHG (tryb ładowania): pojemność i energia nie są mierzone podczas ładowania, tylko czas jest rejestrowany, co zajmuje 164 minut i 51 sekund

① Zainstaluj 18650 baterii do zasilania i 18650 baterii do przetestowania;

② Użyj kabla danych typu C do podłączenia portu zasilania typu C z zasilaniem 5V. Zewnętrzne zasilanie służy do ładowania akumulatora w stanie CHG. Jeśli wymagane jest tylko rozładowanie DSG, nie można go podłączyć;

③ Wybierz tryb. Tryb domyślny to AUTO;

④ Kliknij przycisk Start, aby uruchomić program;

⑤ Po zakończeniu procesu oczekiwania można wyłączyć moduł.
