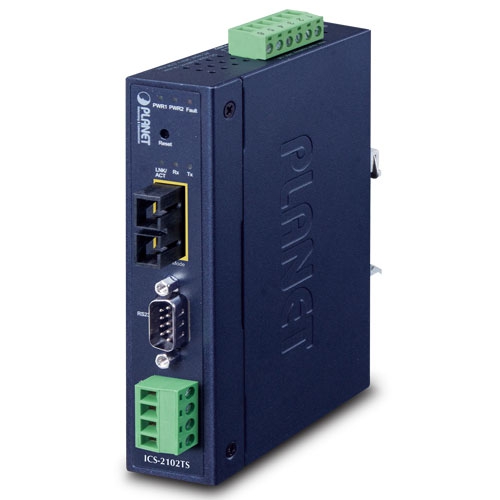

Serwer ICS-2102T 1xRS-232/422/485, 1x100FX SC, MM/2km

Kategoria Planet

Producent :  Planet

Ekonomiczne rozwiązanie dla aplikacji RS-232/422/485

Seria PLANET ICS-210xT Serial Device Server została specjalnie zaprojektowana do konwersji komunikacji szeregowej RS232, RS422 lub RS485 na przemysłową sieć Fast Ethernet, aby skutecznie i niedrogo zwiększyć zasięg sieci. W serii ICS-210xT dostępny jest jeden jednomodowy/wielomodowy nośnik 100BASE-FX, a jego temperatura pracy mieści się w zakresie od -40 do 75 stopni C dla potrzeb sieci. Seria ICS-210xT to oszczędzające czas i ekonomiczne rozwiązanie dla użytkowników / integratorów systemów.

Skutecznie zwiększ odległość sieci

Seria ICS-210xT jest szczególnie wyposażona w jeden interfejs światłowodowy (100BASE-FX, wybór złącza światłowodowego SC / LC, światłowód wielomodowy / jednomodowy) i jest w stanie zwiększyć odległość wdrażania urządzeń szeregowych i hostów. Użytkownicy mogą wybrać kable światłowodowe (w oparciu o odległość) przewidziane do przedłużenia odległości z 2 kilometrów (przez światłowód wielomodowy) do 60 kilometrów (przez światłowód jednomodowy) lub więcej.

Zdalne zarządzanie

Ponieważ seria ICS-210xT zapewnia łatwą łączność szeregową-Ethernet i połączenie z siecią TCP/IP, zdalnym systemem sieciowym można w ten sposób efektywnie zarządzać za pośrednictwem interfejsów zarządzania Web, Telnet i VCOM. Obsługuje zarówno tryby pracy aplikacyjnej, jak i szeregowej dla połączenia alarmowego lub adresu IP, co oszczędza czas administratora .

Stabilna wydajność w trudnych warunkach

Seria ICS-210xT zapewnia wysoki poziom odporności na zakłócenia elektromagnetyczne i silne przepięcia elektryczne, które zwykle występują na halach produkcyjnych lub w szafach sterowania ruchem przy krawężnikach. Temperatura pracy w zakresie od -40 do 75 stopni C pozwala na umieszczenie serii ICS-210xT w niemal każdym trudnym środowisku.

Podwójne wejście zasilania dla systemu sieciowego

Seria ICS-210xT jest wyposażona w silny system podwójnego wejścia zasilania o szerokim zakresie napięć (9V~48V DC/24V AC) włączony do sieci automatyki klienta w celu zwiększenia niezawodności systemu i czasu pracy bez przestojów. W poniższym przykładzie, gdy zasilacz 1 przestanie działać, funkcja przełączania awaryjnego zostanie aktywowana automatycznie, aby utrzymać zasilanie serii ICS-210xT przez zasilacz 2 bez przerwy w działaniu.

Cechy kluczowe:

Interfejs szeregowy

• Jeden interfejs DB9 obsługujący RS-232
• Jeden interfejs, który obsługuje standardy 2-przewodowego RS485 i 4-przewodowego RS422/RS485
• Asynchroniczne szybkości transmisji danych szeregowych do 921600bps
• Tryby danych obejmują tryby VCOM, RFC2217, TCP Server, TCP Client, UDP, Remote Pair, serwer / klient konwertera Modbus i Serial Telnet

Interfejs Ethernet

• Złącze światłowodowe 1x100FX SC, MM/2km

Zarządzanie

• Zarządzanie IPv4 i IPv6
• Interfejsy zdalnego zarządzania

- Zarządzanie sieciowe oparte na protokole IP- Zarządzanie konsolą Telnet- Narzędzie VCOM oparte na systemie Windows obsługuje wyszukiwanie, monitorowanie i ustawienia konfiguracji

• IP NTP (Network Time Protocol) i zarządzanie DNS
• Standardowy interfejs TCP/IP i wszechstronne tryby pracy
• Protokół oprogramowania obsługuje ARP, ICMP, TCP/IP, UDP, serwer HTTP, klient DHCP, serwer/klient Telnet
• Tryb pracy szeregowej wybrany przez interfejs zarządzania
• Tryb połączenia parowego do łączenia dwóch urządzeń szeregowych przez sieć
• Umożliwia dostęp do maksymalnie 4 hostów w trybie klienta TCP
• Aktualizacja oprogramowania przez protokół HTTP
• Dostępna kontrola bezpieczeństwa IP w celu zapobiegania nielegalnym użytkownikom
• Powiadomienie o wydarzeniu

- Zdalny serwer Syslog- Pułapka SNMP- Alarm wyjścia przekaźnikowego

• Klient DHCP do przydzielania adresu IP
• Narzędzie PLANET Smart Discovery automatycznie wyszukuje urządzenia klienckie w sieci

Obudowa przemysłowa i instalacja

• Metalowa obudowa IP30
• Konstrukcje na szynę DIN i do montażu na ścianie
• Nadmiarowy projekt zasilania

- Od 9 do 48 V DC / 24 V AC, zasilanie z zabezpieczeniem przed odwrotną polaryzacją

• Obsługuje ochronę 6000 VDC Ethernet ESD
• Temperatura pracy od -40 do 75 stopni C
• Swobodny upadek, wstrząsy i wibracje dla przemysłu
• Obsługuje rozbudowane wskaźniki LED do diagnostyki sieci
• Przycisk resetowania do przywracania ustawień fabrycznych

Skuteczny alert dla lepszej ochrony

Seria ICS-210xT jest wyposażona w funkcję alarmu, która może ostrzegać użytkowników, gdy coś jest nie tak z serwerem urządzeń szeregowych. Dzięki tej idealnej funkcji użytkownicy nie musieliby tracić czasu na szukanie, gdzie jest problem.

Interfejs szeregowy Porty szeregowe ICS-2102T

1 x męski DB9 dla RS232

1 x 4-pinowy zacisk dla RS422/RS485

Standardy seryjne RS232/4-przewodowy RS422 lub RS485/2-przewodowy RS485 Szybkość transmisji (szybkość transmisji danych) 50bps do 921Kbps Bity danych 5, 6, 7, 8 Rodzaj parzystości 1, 1,5, 2 Zatrzymaj bit Nieparzyste, parzyste, brak, spacja, znak Kontrola przepływu RTS/CTS i DTR/DSR (tylko RS232)

XON/XOFF

Sygnały RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

RS422: Tx+, Tx-, Rx+, Rx-, GND

4-przewodowy RS485: Tx+, Tx-, Rx+, Rx-, GND

2-przewodowy RS485 : Dane A (+), Dane B (-), GND

Przydzielenie pinu Port szeregowy

Szpilka RS232 RS422

RS485-4W

RS485-2W 1 DCD TxD+ -- 2 RxD TxD- -- 3 TxD RxD- Dane- 4 DTR RxD+ Dane+ 5 GND GND GND 6 DSR -- -- 7 RTS -- -- 8 CTS -- -- 9 -- -- --

4-pinowa listwa zaciskowa

Szpilka RS422

RS485-4W

RS485-2W 1 TxD+(A) -- 2 TxD-(B) -- 3 RxD-(B) Dane-(B) 4 RxD+(A) Dane+(A) Interfejs Ethernet Porty Ethernet ICS-2102T 1x100FX SC, MM/2km

Standard 100BASE-FX Złącze ICS-2102T Duplex SC Tryb światłowodowy ICS-2102T: Wielomodowy

Tryb transmisji Pełny dupleks Dystans ICS-2102T: 2km Kabel ICS-2102T: 50/125 urn lub 62,5 / 125 urn wielotrybowe kabla światłowodowego Ochrona ESD 6KV Ochrona przed przepięciami 2KV Sprzęt komputerowy Instalacja Zestaw na szynę DIN i ucho do montażu na ścianie Załącznik IP30 metalowy Wymiary (szer. x gł. x wys.) 32x87,8x135mm Waga ICS-2102T: 386g Wskaźniki LED System: Power 1, Power 2, Fault, SYS

port szeregowy: Tx i Rx

Wymagania dotyczące zasilania 9~48V DC / 24V AC, nadmiarowe zasilanie z zabezpieczeniem przed odwrotną polaryzacją Pobór energii ICS-2102T:

Pełne

obciążenie 9 V DC: 0,56 A (5 12

V DC: 0,42 A (5 W) 24

V DC: 0,23 A (5,5 W)

48 V DC: 0,13 A (6 W)

Złącze Zdejmowany 6-pinowy blok zacisków dla wejścia zasilania

Pin 1/2 dla zasilania 1, Pin 3/4 dla alarmu błędu, Pin 5/6 dla zasilania 2

Alarm Zapewnia jedno wyjście przekaźnikowe na wypadek awarii zasilania

Wytrzymałość prądowa przekaźnika alarmowego: 1A @ DC 24V

Przycisk reset < 5 s: Ponowne uruchomienie systemu

> 5 s: Ustawienie fabryczne

Zarządzanie Interfejsy zarządzania Zarządzanie przez Internet Zarządzanie

konsolą Telnet Zarządzanie

narzędziem VCOM w systemie Windows

SNMPv1, v2c / SNMP Trap

Monitorowanie UNI-NMS

PLANET Smart Discovery Utility

Wersja IP IPv4 i IPv6 Tryb pracy Serwer

TCP Klient TCP Klient

UDP

Wirtualny COM

RFC2217

Serwer Telnet

Połączenie pary zdalny (podrzędny)

Połączenie pary lokalny (główny)

konwerter Modbus serwer / klient

Obsługa wirtualnej platformy narzędziowej COM Tylko dla

systemu Windows : Windows XP

Windows Server 2003

Windows 7

Windows Server 2008

Windows 8 (należy zainstalować najnowszą wersję WinPcap)

Windows Server 2012 (należy zainstalować najnowszą wersję WinPcap)

Windows 10

Bezpieczeństwo Umożliwia maksymalnie 4 dostępne hosty/zakresy adresów IP Bazy MIB SNMP RFC1213 MIB-II

RFC1317 RS232-like MIB

Zgodność ze standardami Zgodność z przepisami FCC Część 15 Klasa A,

Certyfikat CE Klasa A

RoHS

Testy stabilności IEC60068-2-32 (swobodny upadek)

IEC60068-2-27 (wstrząs)

IEC60068-2-6 (wibracje)

Normy IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-FX

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 854 Telnet

RFC 958 NTP

RFC 1591 DNS (tylko klient)

RFC 1908 SNMPv2c

RFC 2068 HTTP

RFC 2131 Klient DHCP

RFC 2732 Format dla Dosłowne adresy IPv6 w

RFC 3315 Klient DHCPv6

RFC 3513 Architektura adresowania IPv6

RFC 3596 DNSv6

RFC 4443 ICMPv6

EIA/TIA RS232/422/485

Środowisko pracy temperatura robocza -40 ~ 75 stopni C Temperatura przechowywania -40 ~ 85 stopni C Wilgotność 5 ~ 95% (bez kondensacji)
