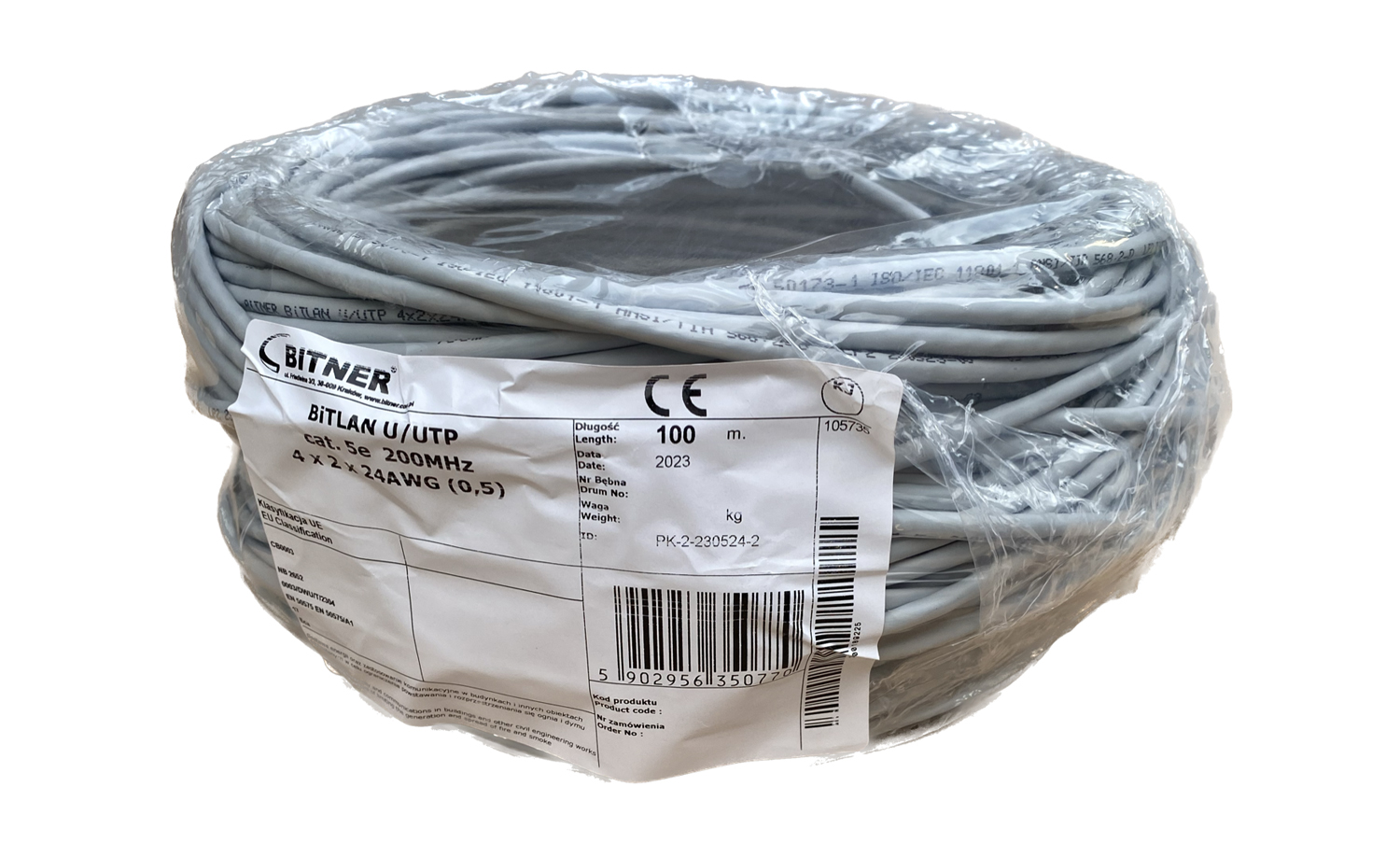

Kabel UTP Bitner kat. 5e 100m (BiTLAN U/UTP cat.5e)

Zastosowanie:

BiTLAN U/UTP cat. 5e przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 200 MHz. Kable nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1 Gb/s. Stosuje się je do układania na stałe w tzw. okablowanie strukturalne wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568- C.2, jak również do zastosowania w sieciach przemysłowych nienarażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych. Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR).

Dane techniczne:

Średnica zewnętrzna: 4,8mm

Średnica żyły: 24AWG (0,5mm)

Średnica izolowanej żyły: 0,86mm±0,15mm

Waga miedzi Cu: 15kg/km

Waga kabla: 28kg/km

Pasmo częstotliwości: 200MHz

Temperatura pracy kabla: -30oC do 70oC

Temperatura układania: -10oC do 50oC

Min. promień gięcia: 4 x Ø (średnica zewn. przewodu)

Rezystancja pętli żył w torze (max): 190 Ω/km

Asymetria rezystancji w torze transmisyjnym: ≤ 2 %

Pojemność skuteczna dowolnej pary przy 1 kHz: 50 ± 5 nF/km

Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz: max 1600 pF/km

Rezystancja izolacji: 5 GΩ x km

Próba napięciowa: 700V AC (50Hz), 1000V DC

Impedancja falowa torów transmisyjnych: 100 ± 5 Ω

Prędkość propagacji NVP: 69 %

Budowa:

Żyły: jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej (100% miedzi)

Izolacja żył: specjalna mieszanka poliolefinowa

Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym

Ośrodek: cztery pary żył skręcone w ośrodek

Powłoka: polwinit PCV oponowy

Kolor powłoki: szary (RAL 7035)

Pakowanie:

Odcinki fabryczne - kable o długości 100m zwinięte są w krążki i pakowane w folię.

Kod producenta: TI0006
