Antena panelowa Poynting XPOL-24-V1-02 4x4 4x gn.N

A-XPOL-0024-V1-02; Antena panelowa Poynting XPOL-24-V1-02 4x4 4x gn.N

Kierunkowa antena Poynting XPOL-24-V1-01 (4x4 MIMO) 11 dBi | złącza N

XPOL-24 rozszerza bardzo popularny zakres anten Poynting z polaryzacją krzyżową (XPOL). XPOL-24 to nasze pierwsze jednokierunkowe pasma 4x4 MIMO 5G/LTE o wyjątkowej wydajności. Wynika to z zastosowania zaawansowanej technologii metamateriałów, wykorzystujących sztuczny przewodnik magnetyczny (AMC) i nową zarejestrowaną/opatentowaną konfigurację, która zapewnia wyjątkową poprawę przepustowości i wzmocnienia. Charakterystyki promieniowania tej anteny są wyjątkowo dobrze kontrolowane, co dodatkowo zwiększa wyjątkową wydajność anteny. XPOL-24 oferuje szerokopasmowe pokrycie częstotliwości od 617 do 4200 MHz, ze szczytowym wzmocnieniem 11dBi w pasmach pracy. Antena wyjątkowo dobrze sprawdza się w pasmach częstotliwości: 617 – 960 MHz, 1710 – 2170 MHz, 2300 – 2700 MHz i 3400 – 4200 MHz. Wyjątkowa wydajność szerokopasmowa jest ważnym czynnikiem dla technologii 5G/LTE, ponieważ technologie te opierają się na funkcjach takich jak Carrier Aggregation (CA), aby zapewnić najlepszy możliwy odbiór i przepustowość w wielu pasmach częstotliwości jednocześnie. To sprawia, że XPOL-24 jest idealnym rozwiązaniem dla obecnych i przyszłych wdrożeń anten 5G/LTE.

Cechy produktu

- X-Polarised 4x4 MIMO dla obecnych i przyszłych technologii

- Zasięg szerokopasmowy o wyjątkowej wydajności

- Działa od 617 do 4200 MHz ze wzmocnieniem 11dBi

- Stała wydajność łącza szerokopasmowego

- Różne opcje montażu ułatwiające instalację (na ścianie lub słupie)

- Wodoodporność i wodoodporność (IP65)

Применение антенны

- Antena zewnętrzna do stałego dostępu bezprzewodowego (FWA)

- Łączność z Internetem LTE/5G dla konsumentów

- Wdrożenia przemysłowe i komercyjne LTE/5G

- Poprawa odbioru w miejskich i wiejskich gospodarstwach domowych

- Dystrybucja danych LTE/5G dla rolnictwa i rolnictwa

- Dostęp do telemetrii energii, energii i wody

- Systemy komunikacji naftowo-gazowej

- Wzmacniacze i wzmacniacze zwiększające zasięg

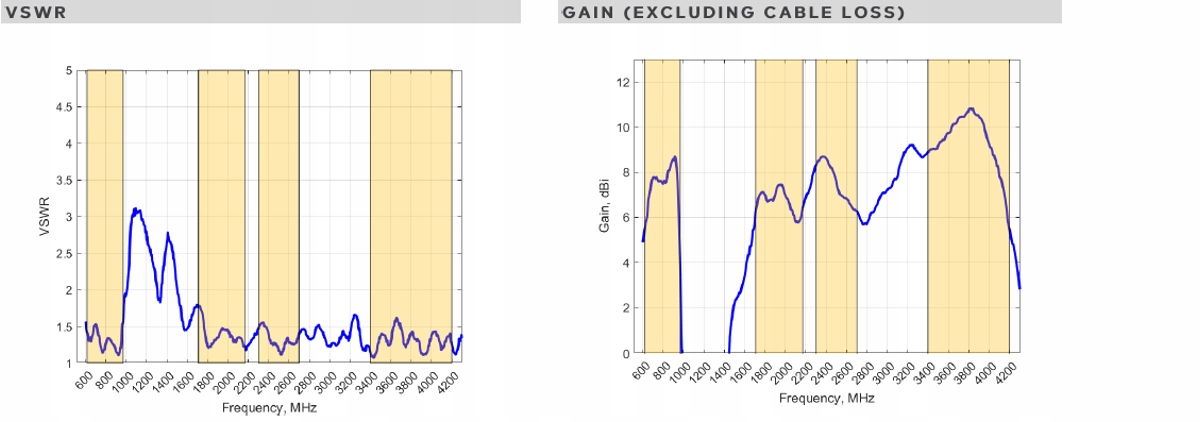

Графики производительности антенны

Współczynnik fali napięcia (VSWR)*

VSWR jest miarą tego, jak wydajnie moc o częstotliwości radiowej jest przesyłana ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie przesyłane jest 100% energii, co odpowiada VSWR 1:1. XPOL-24 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR < 2:1.

Wzmocnienie w dBi

11 dBi to szczytowe wzmocnienie we wszystkich pasmach od 617 do 4200 MHz

- Zysk przy 617 – 960 MHz: 8,5 dBi

- Zysk @ 1710 – 2700 MHz: 8,5 dBi

- Zysk @ 3400 – 4200 MHz: 11dBi

*Wzmocnienie anteny mierzone ze standardową anteną wyrównaną do polaryzacji

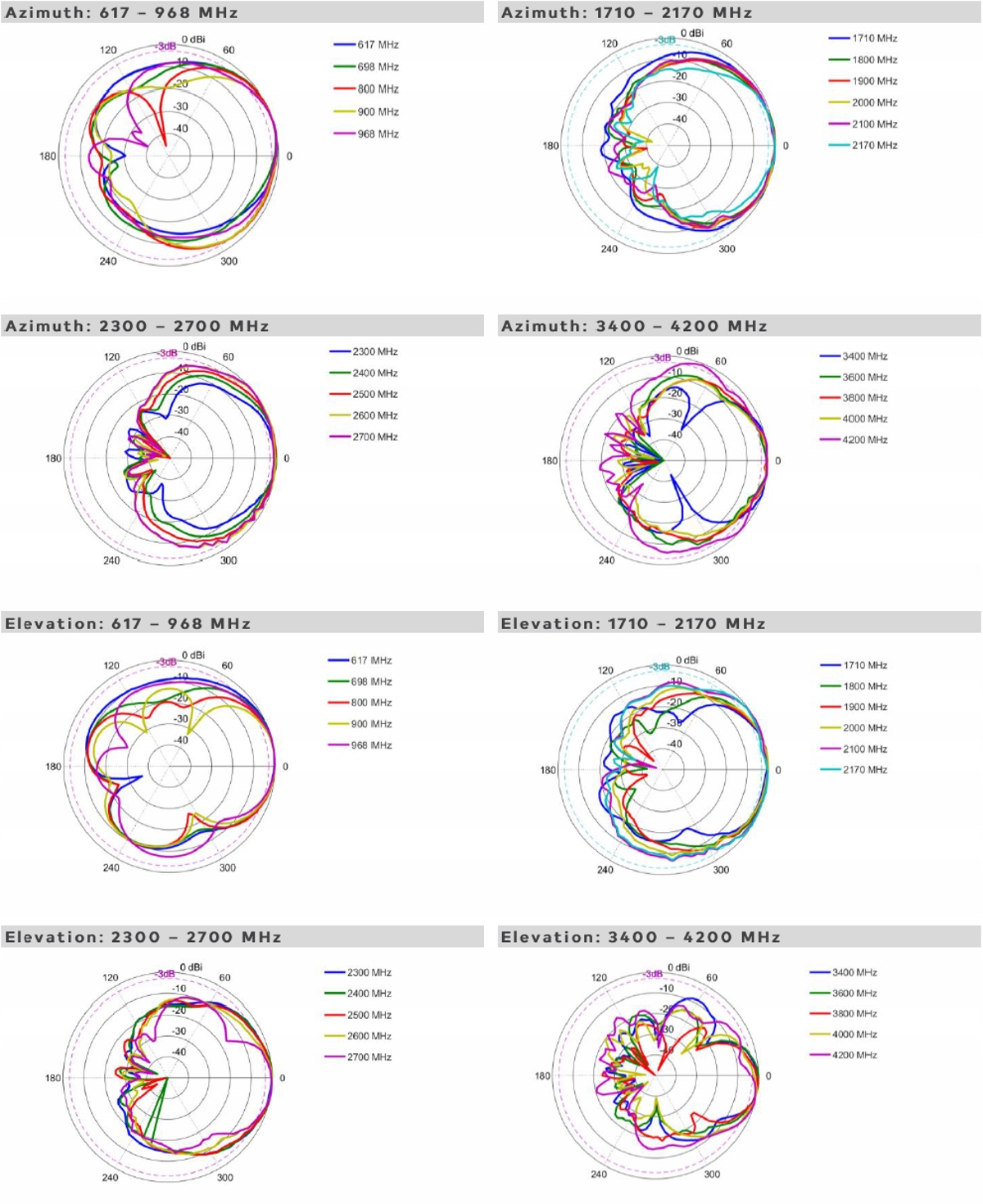

Wzorce promieniowania

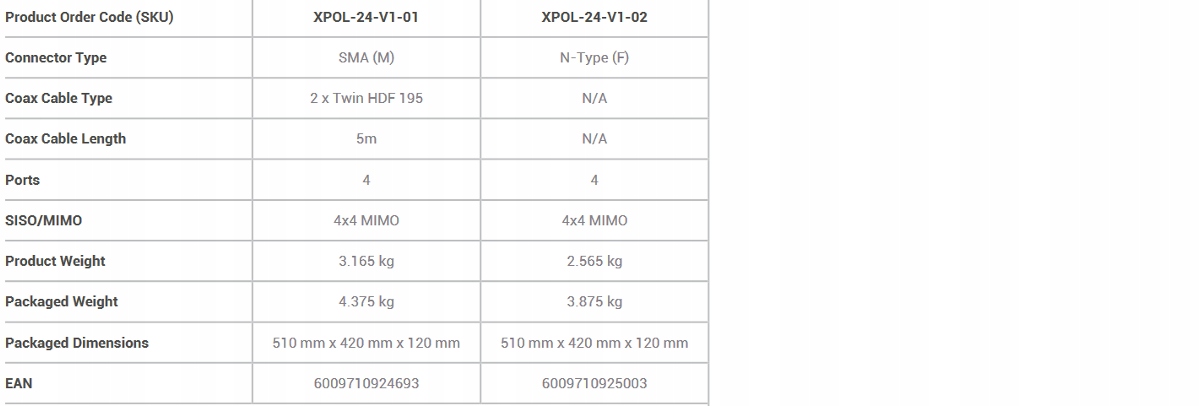

Варианты антенны:

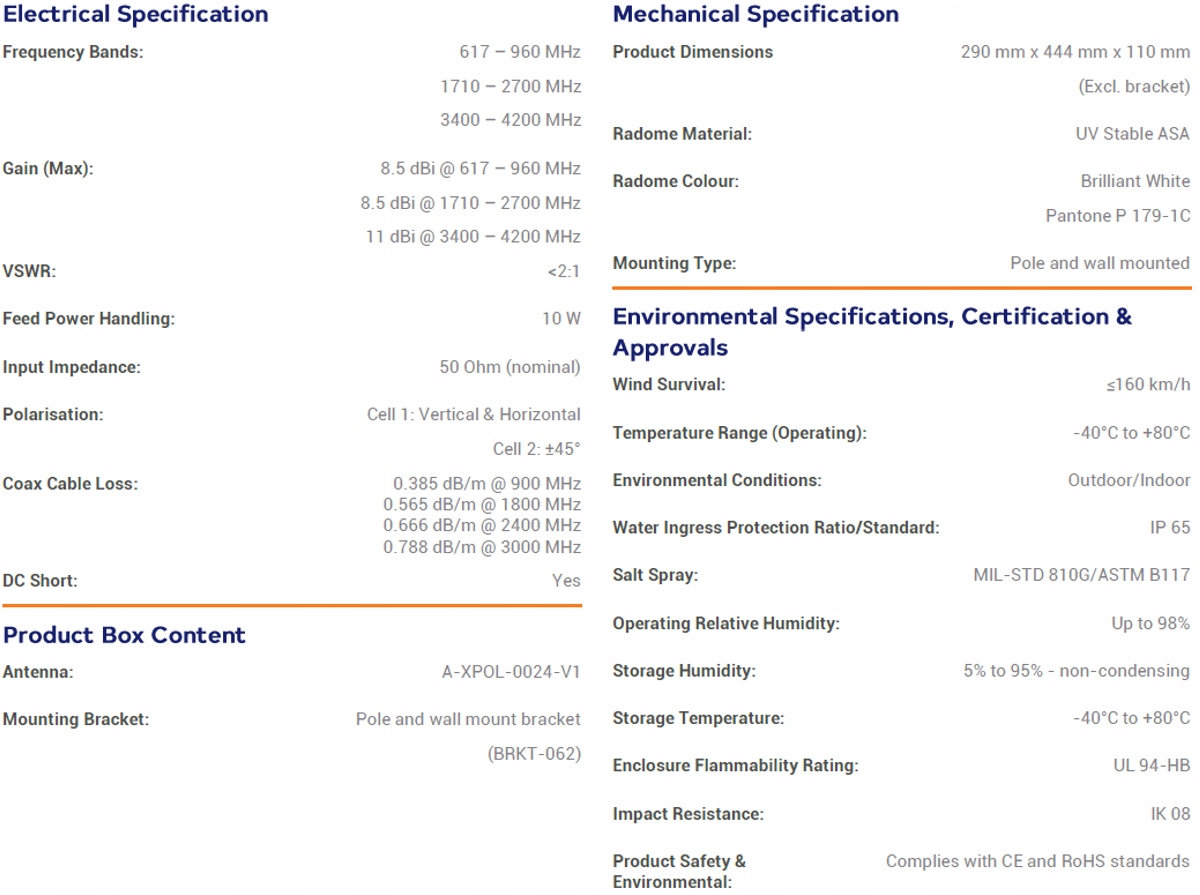

Техническая спецификация
