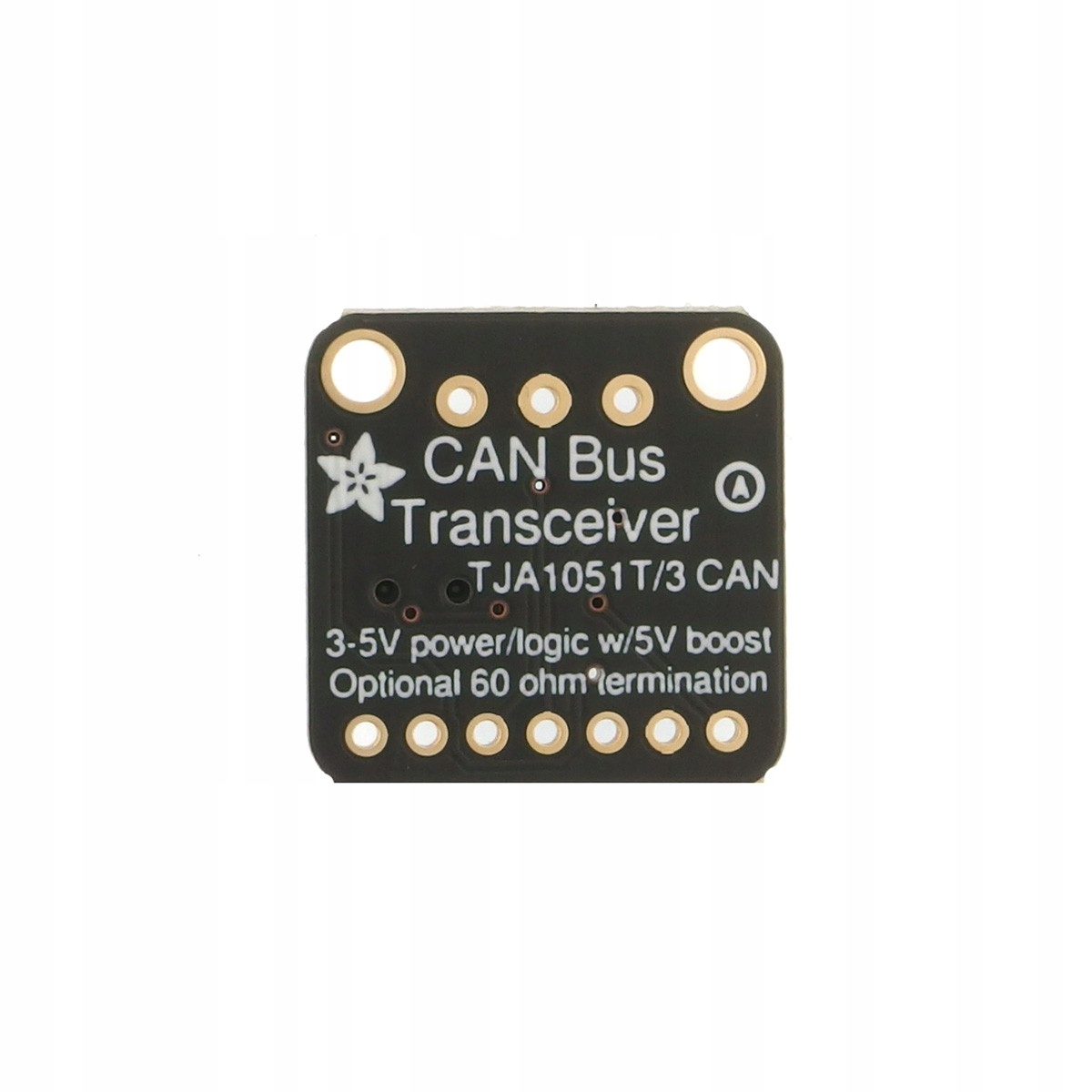

CAN Pal - moduł z transceiverem CAN TJA1051T/3

CAN Pal - moduł z transceiverem CAN TJA1051T/3

Opis

Moduł z transceiverem CAN oparty na układzie TJA1051T/3. Pozwala podłączyć płytkę z natywnym wsparciem CAN (transceiver zamieni sygnały 3V na różnicowe sygnały CAN) do sieci urządzeń.

CAN Bus jest standardem sieciowym, pierwotnie zaprojektowanym dla samochodów. Obecnie jest szeroko używany do robotów lub sieci czujników, które potrzebują lepszego zasięgu i adresowania niż I2C, a nie mają pinów lub zdolności obliczeniowej do komunikacji przez Ethernet. CAN to różnicowy interfejs 2-przewodowy, co oznacza, że pozwala na transmisję danych na dużych odległościach i zapewnia odporność na zakłócenia. Dzięki mechanizmowi wykrywania kolizji każde urządzenie może rozpocząć transmisję w dowolnym momencie, a w przypadku kolizji transmisja zostanie wstrzymana do czasu zwolnienia łącza.

Konwerter znajdzie zastosowanie w projektach wymagających stabilnej komunikacji z wieloma urządzeniami na większe odległości. Pełna dokumentacja oraz przykładowe programy dostępne są na stronie produktu.

Właściwości

• Pełna zgodność z ISO 11898-2:2003
• Gwarancja właściwych czasów transmisji dla prędkości do 5 Mbit/s w fazie szybkiej CAN FD
• Odpowiedni dla systemów 12 V i 24 V
• Niska emisja elektromagnetyczna (EME) i wysoka odporność elektromagnetyczna (EMI)
• Wejście VIO w TJA1051T/3 i TJA1051TK/3 pozwala na bezpośrednie połączenie z mikrokontrolerami 3 V do 5 V
• Transceiver odłącza się od magistrali, gdy nie jest zasilany
• Wysoka odporność na wyładowania elektrostatyczne (ESD)
• Piny magistrali zabezpieczone przed stanami nieustalonymi
• Wykrywanie podnapięcia na pinach VCC i VIO
• Ochrona termiczna
• Złącze śrubowe do podłączenia sieci CAN
• Przełącznik do odłączenia dwóch rezystorów 60 Ohm (podłączone szeregowo)
• Wymiary produktu: 20,3 x 20,2 x 4,0mm

W zestawie

• Moduł CAN Pal
• Złącze śrubowe 3-pin
• Złącze goldpin 8-pin
