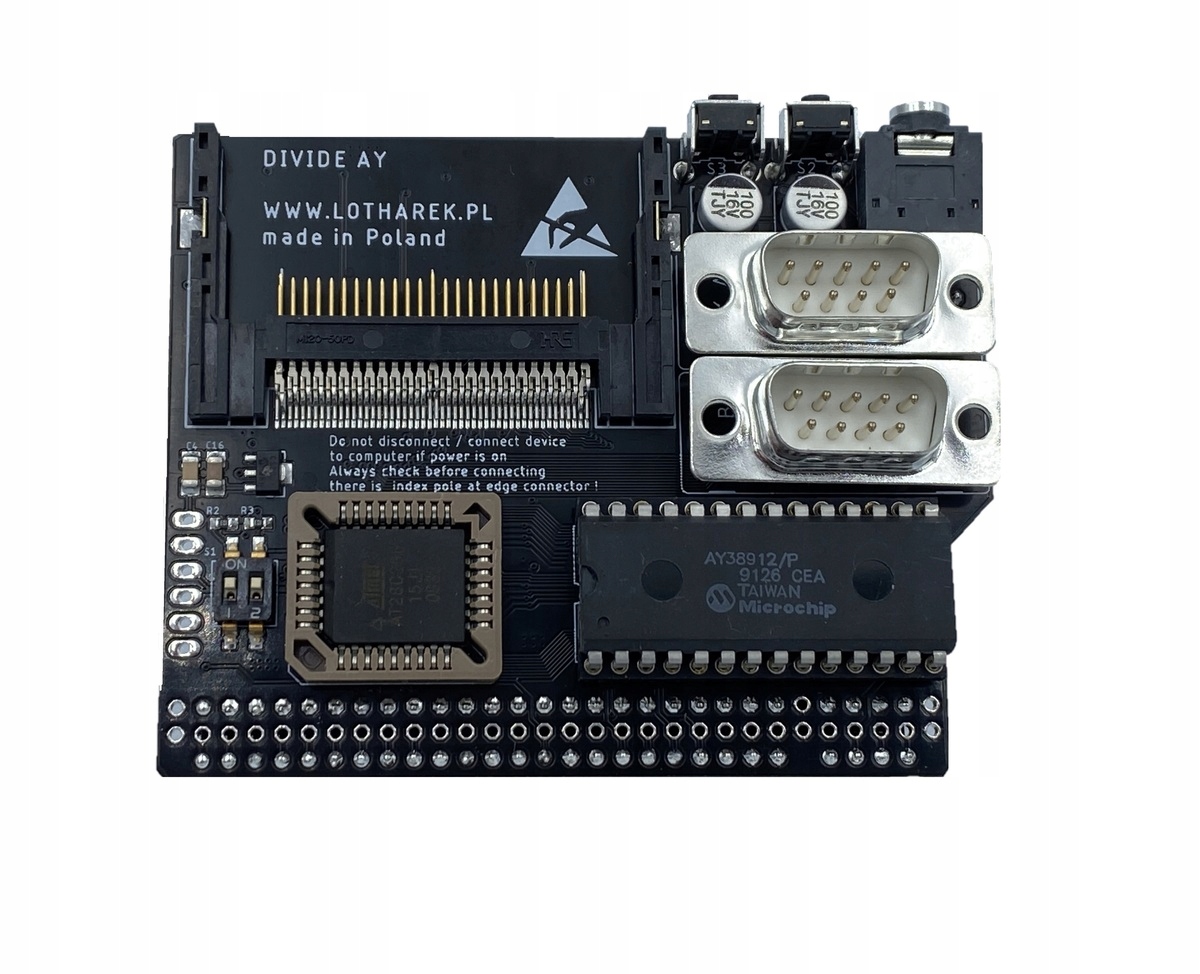

DIVIDE_AY для ZX SPECTRUM / совместимость

DivIDE _AY-это интерфейс COMPACT FLASH, который передает на совершенно новый уровень. Потому что время не оказывает положительного влияния на стареющие носители, как аудиокассеты или дискеты, многие энтузиасты ZX Spectrum просто выбирают эмуляции свою коллекцию программного обеспечения на вкладке CompactFlash и наслаждаться любимыми играми версии демонстрационных и инструментов в том, как они должны быть запущены - и даже лучше. Быстро и безболезненно :-)

Больше информации:

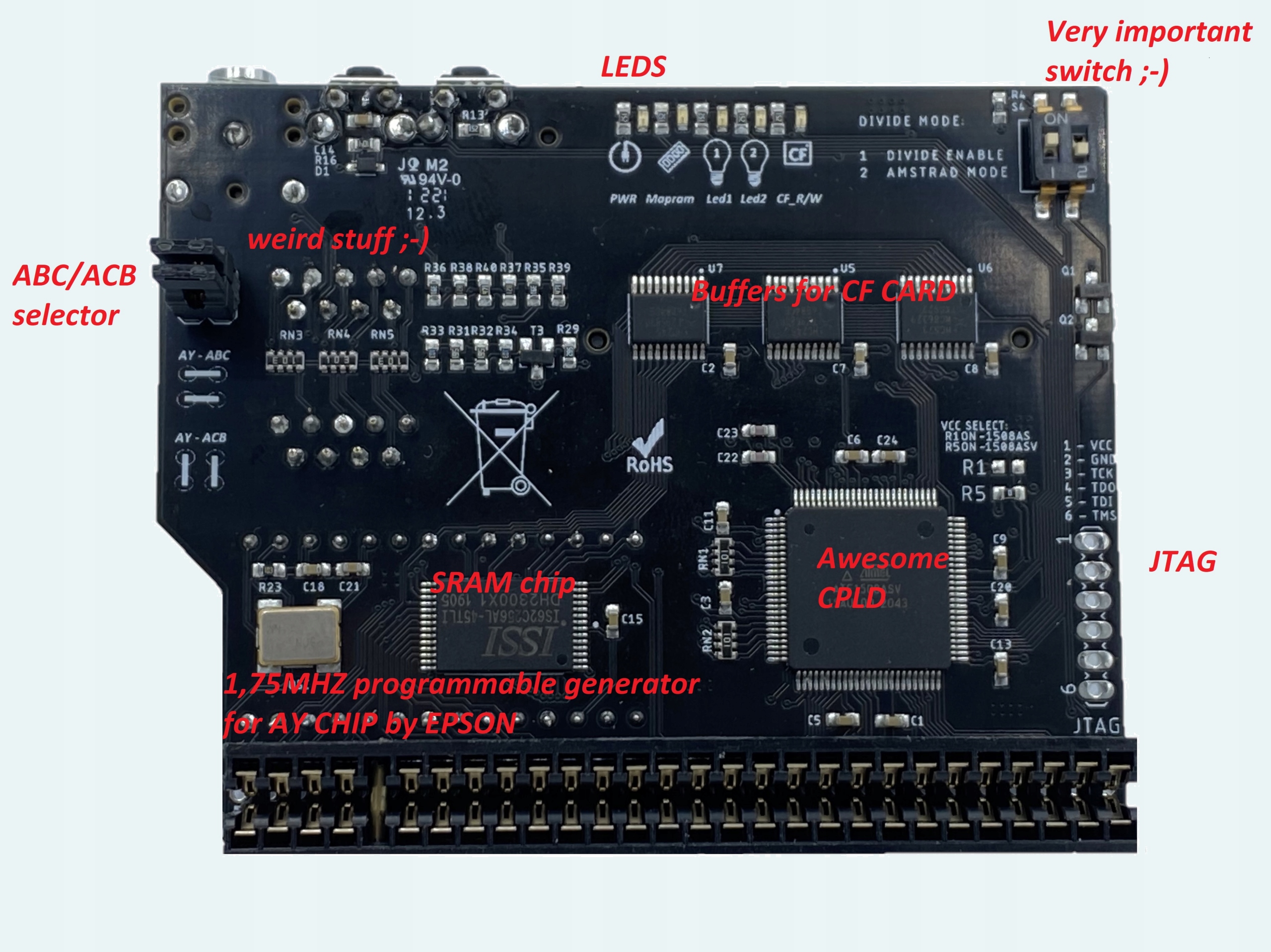

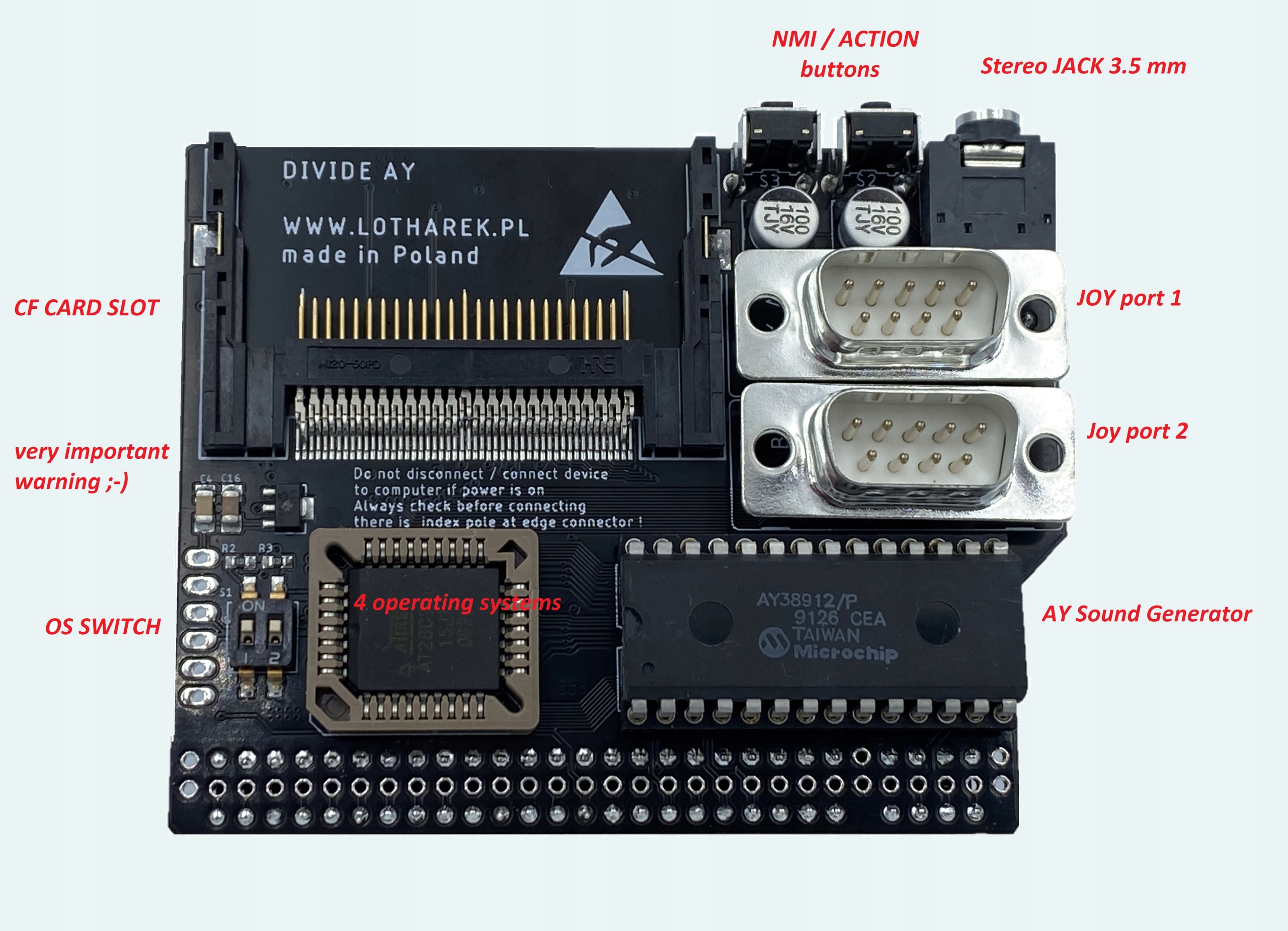

• мощный CPLD ATF1508ASV
• 4 слоя PCB
• PCB Соответствует RoHS встроенный 2 порта джойстика, работающий в 6 режимах: JOY 1-KEMPSTON/Sincair 2 (клавиши 6,7,8,9,0) / Protek (AGF/клавиши курсора) / QAOP_space / QAOPM JOY 2-Sinclair 1 (ключи 1,2,3,4,5)
• система OS: FatWare, Esxdos, Demfir, диагноз выбирается с помощью DIP-переключатель
• Компоненты SMD-низкое энергопотребление
• Звуковой генератор AY 3-8912 с селектор микширования каналов ABC / ACB
• Звуковой сигнал улья на обоих каналах
• выход стерео звук Джек
• 2 кнопки: кнопка NMI и кнопка действия
• ТЕПЕРЬ ПОЛНОСТЬЮ совместим с машинами 128 2 и 3 AMSTRAD

Выбор операционной системы: (dip-переключатель рядом с флеш-чипом ниже карты CF):

• Letf on and right on = Fatware
• Left Off and right on = Demfir
• Left oN right oFF = ESXDOS
• Left off an right off =Diagnorom

Посылка содержание:

• устройство
• CF-карта на фотографиях только для целей выставочных

Краткое руководство:

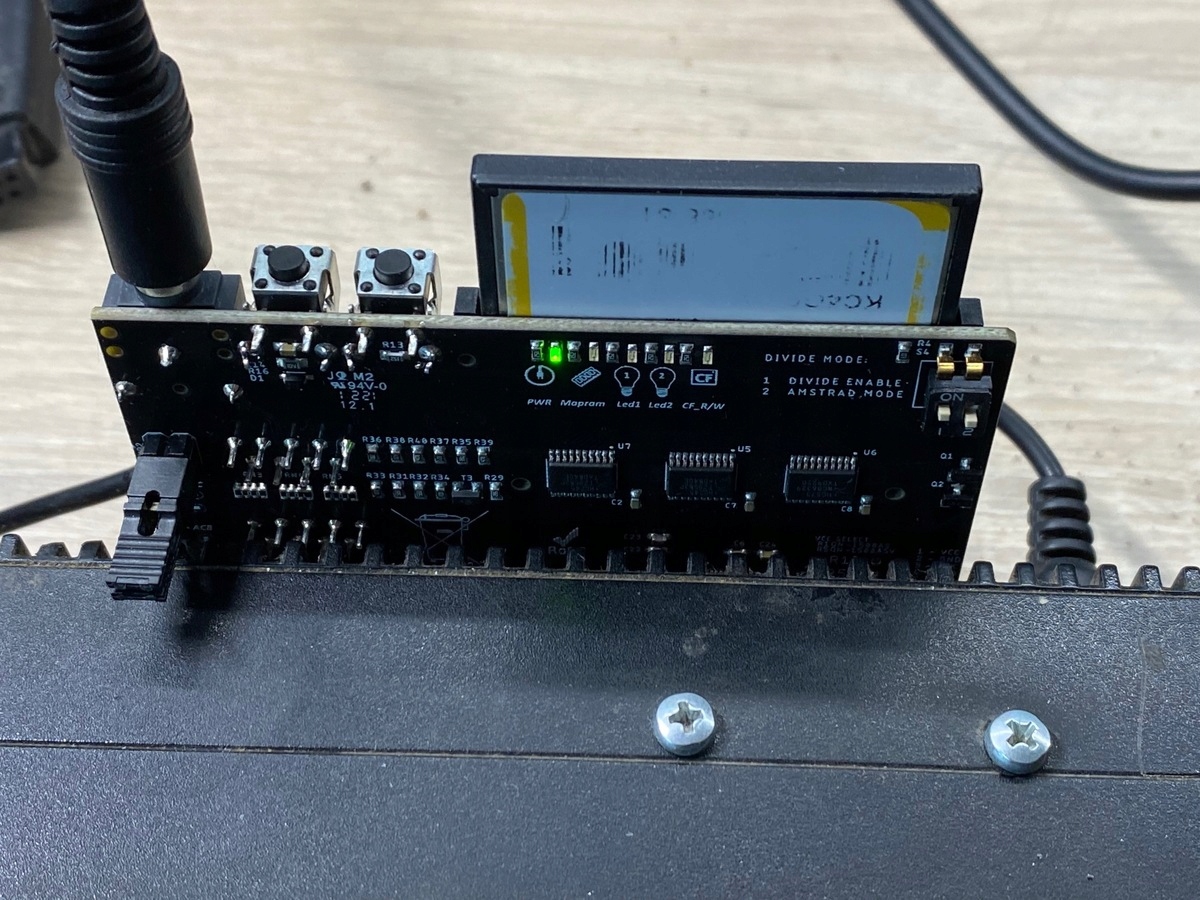

• Выключите компьютер посмотрите на очень важный переключатель - верхний правый угол
• ZX от Sinclair (48,48 plus, 128 2 серый) - оставьте переключатель AMSTRAD Режим в нижнем положении (выкл.)
• ZX от Amstrad (черный 2, 3) установите переключатель AMSTRAD Режим в положении TOP (ON)
• перед вставкой убедитесь, что в кромочном соединении есть " злотый pin " индекс

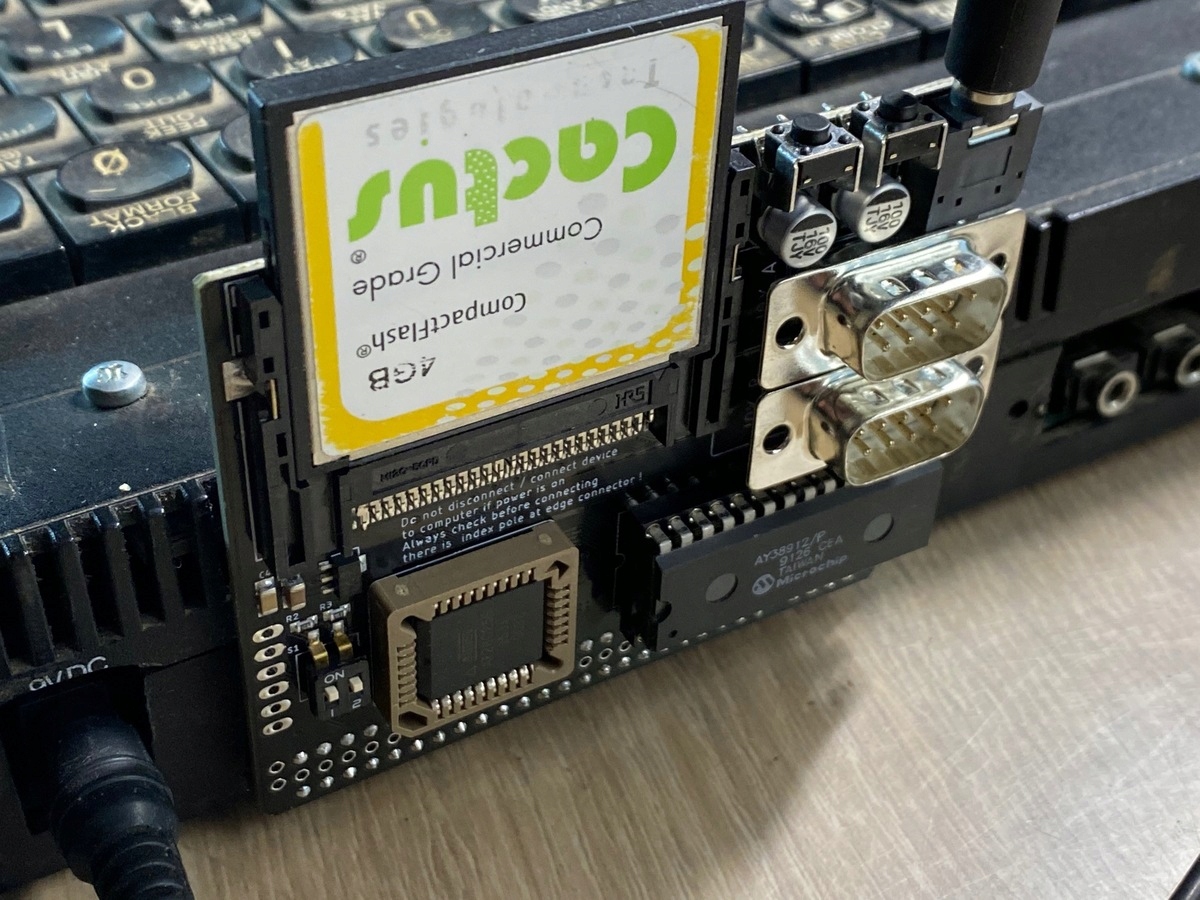

• вставьте устройство в кромочный разъем Speccy
• положите приготовленную CF-КАРТЫ
• подключите динамики к выходному разъему стерео
• включить SPECCY
• если все прошло нормально (ваш процессор Z80 в порядке, а cf-карта подготовлена должным образом) Вы увидите логотип Fatware (система по умолчанию)
• Если нет, очистите разъем в ZX спиртом: -) технический

Загрузка первой игры с FATWARE (SNA, Z80):

• Нажмите кнопку NMI (это ближе CF-карты)
• Выберите файл Z80 или SNA
• нажмите ENTER

Зарядка первая игра с FATWARE (файл TAP):

• Нажмите кнопку NMI (эта карта ближе CF)
• Выберите файл TAP
• нажмите enter
• введите LOAD "" и нажмите ENTER

Wybor trybu pracy joyticka w porcie 1:

JOYSTICK PORTS: as mentioned above,  josytick port_1  may work in 5 modes:

KEMPSTON MODE  - MODE 0 - deafult - no action required

• LED1 indicates joystick action in port 1; default OFF

  LED2 indicates joystick action in port 2; default OFF

  Port2 is mapped to SINCLAIR_1 inteface, know from Zx128+2 (1,2,3,4,5 for left, right, up, down and fire)

SINCLAIR2 MODE -   MODE 1

• to switch joystick port_1 to SINCLAIR2 mode hold joystick in UP position, then press ACTION BUTTON

• Pushing the joystick FORWARD should display a 9 on the screen

  Pushing the joystick BACK should display a 8 on the screen

  Pushing the joystick LEFT should display a 6 on the screen

  Pushing the joystick RIGHT should display a 7 on the screen

  Pushing the joystick Fire Button  should display a 0 on the screen

• To switch back to KEMSPTON MODE - press FIRE and ACTION button
• ACTION BUTTON pressed without any joystick port_1 action, acts as RESET

PROTEK MODE -   MODE 2

• to switch joystick port1 to PROTEK/AGF/CURSOR  mode, hold joystick in DOWN position, then press ACTION BUTTON

• Pushing the joystick FORWARD should display a 7 on the screen

  Pushing the joystick BACK should display a 6 on the screen

  Pushing the joystick LEFT should display a 5 on the screen

  Pushing the joystick RIGHT should display a 8 on the screen

  Pushing the joystick Fire Button  should display a 0 on the screen

• To switch back to KEMSPTON MODE - press FIRE and ACTION button
• ACTION BUTTON pressed without any joystick port_1 action, acts as RESET

QAOPM  MODE -  MODE 3

• to switch joystick port1 to this mode,  hold joystick in LEFT position, then press ACTION BUTTON

• Pushing the joystick FORWARD should display a Q on the screen

  Pushing the joystick BACK should display a A on the screen

  Pushing the joystick LEFT should display a O on the screen

  Pushing the joystick RIGHT should display a P on the screen

  Pushing the joystick Fire Button  should display a M on the screen

• To switch back to KEMSPTON MODE - press FIRE and ACTION button
• ACTION BUTTON pressed without any joystick port_1 action, acts as RESET

QAOP_SPACE  MODE - MODE 4

• to switch joystick port1 to this mode,  hold joystick in RIGHT position, then press ACTION BUTTON

• Pushing the joystick FORWARD should display a Q on the screen

  Pushing the joystick BACK should display a A on the screen

  Pushing the joystick LEFT should display a O on the screen

  Pushing the joystick RIGHT should display a P on the screen

  Pushing the joystick Fire Button  should display a SPACE on the screen

  To switch back to KEMSPTON MODE - press FIRE and ACTION button

• To switch back to KEMSPTON MODE - press FIRE and ACTION button
• ACTION BUTTON pressed without any joystick port_1 action, acts as RESET

ЧЕРТОВСКИ ВАЖНЫЕ ЗАКЛЮЧИТЕЛЬНЫЕ ЗАМЕЧАНИЯ:

• 2 серый серый-это не модель амстрада. Нет нужно менять перемычки ( только 2b и 3 - модели amstrada)
• Извлечение карты из слота только при выключенном компьютере
• Извлечение / установка устройства в ZXa только при выключенном компьютер
• Аккуратно и аккуратно вставляйте устройство в компьютер !

Больше информация:

В. Как подготовить CF-карту?

A. На вашей CF-карте необходимо есть один активный раздел! Это очень важно!!! Если я могу что-то предложить, лучший способ сделать это-использовать установочный компакт-диск WINDOWS XP и диск FDISK Billa.

• В BIOS компьютера отключите все жесткие диски-очень Важно!
• Подключите устройство чтения карт USB CF к компьютеру
• Загрузитесь с диска Установка Windows XP.
• Через несколько секунд у вас будет возможность удалить все текущие разделы на CF-карте-сделайте это! Помните - эта операция полностью уничтожит любые данные на вашей карте.
• Создать новый раздел
• Выйдите из установщика!
• W BIOS включите все жесткие диски и загрузитесь в WINDOWS
• Отформатируйте жесткий диск CF Card / Divide с использованием файловой системы FAT16
• Поместите то, что вы хотите на вновь отформатированныйкарта. Разделительные ручки: файлы *.сна,*.з80 и *.tap.

P. не все игры работают - что-то не так с Дивайдом?

А. Нет, но есть несколько вещей, о которых стоит помните, когда весело

В интернете много неправильно или неправильно разорванных игр Spectrum. Если вы попробуете какую-то игру, и она не сработает, не думайте, что это вина вашего оборудования, это может быть просто неисправный файл. Если он работает на вашем эмуляторе, он не обязательно будет работать на Дивайд. Небольшое количество игр требует простого исправления совместимости. Например, Jetpack не он будет работать должным образом, пока вы не выполните команду ponzer перед вводом обычного LOAD"". действия.

• Нажмите ""Extend Mode".
• Нажмите "символ Shift" и " о " (Чтобы получить слово OUT).
• Введите " 32765,48, затем нажмите Enter (полная команда будет „OUT 32765.48", без кавычек, конечно).
• Spectrum должен сказать "хорошо" и некоторые другие теперь попробуйте загрузить игру.
