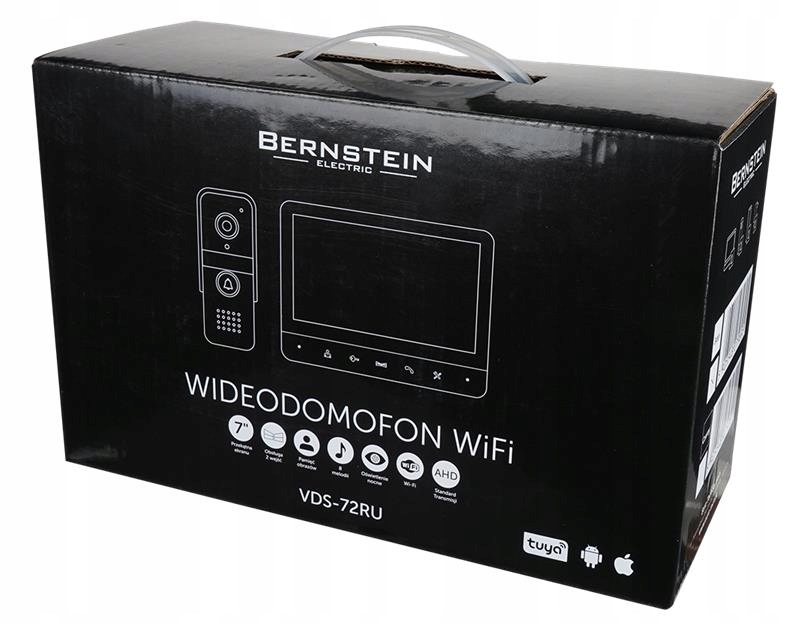

WIDEODOMOFON WiFi

"BERNSTEIN" VDS-72RU

• aplikacja mobilna z menu w j. polskim - Tuya
• monitor z WiFi z ekranem LCD 7'',
• otwieranie 2 wejść (furtka, brama),
• rozdzielczość kamery Full HD 1080 p.,
• szeroki kąt widzenia kamery w poziomie /pionie 120º /60º,
• pamięć obrazów (czytnik kart SD),
• detekcja ruchu.

Управление смартфоном

Бесплатное приложение Tuya доступно для платформ iOS и Android позволяет:

• прием входящих звонков,
• предварительный просмотр изображения внешней камеры,
• разблокировка болта и открытие ворот (как при получении подключение и в режиме предварительного просмотра),
• сохранение фотографий вручную или запись видео с предварительный просмотр разговоров,
• понимание истории звонков

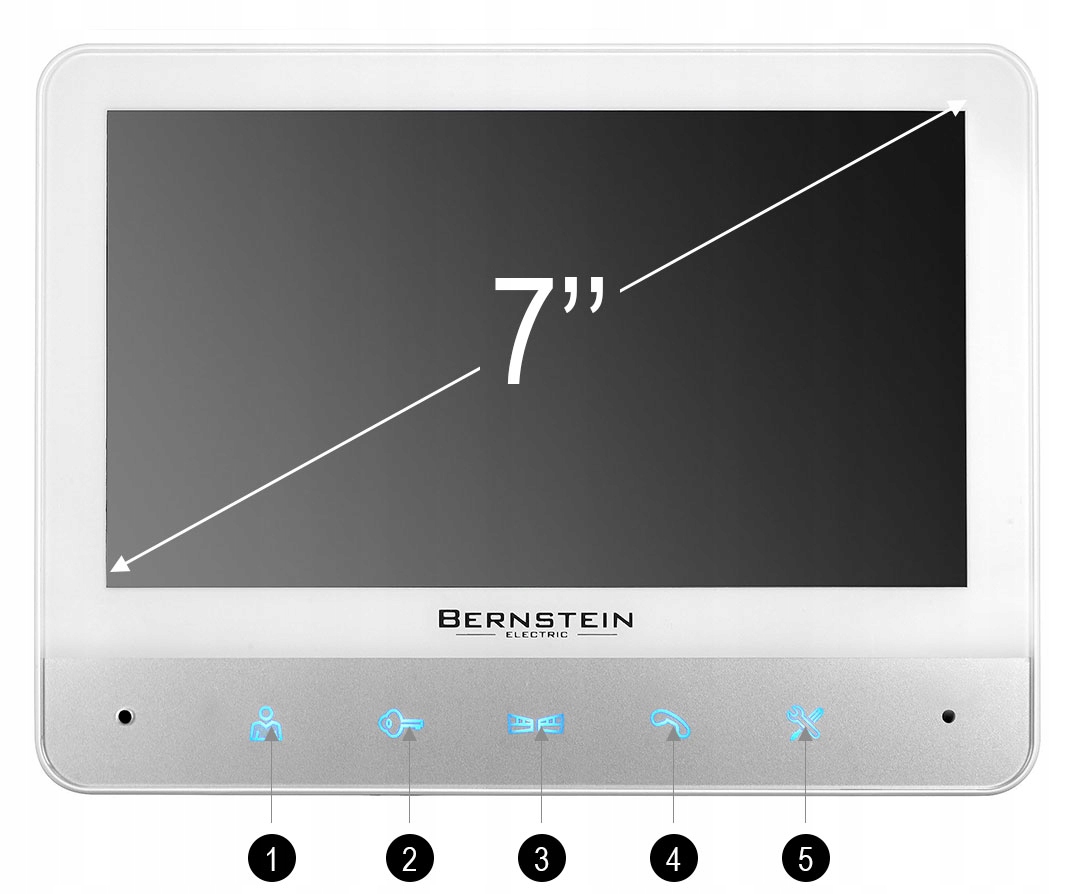

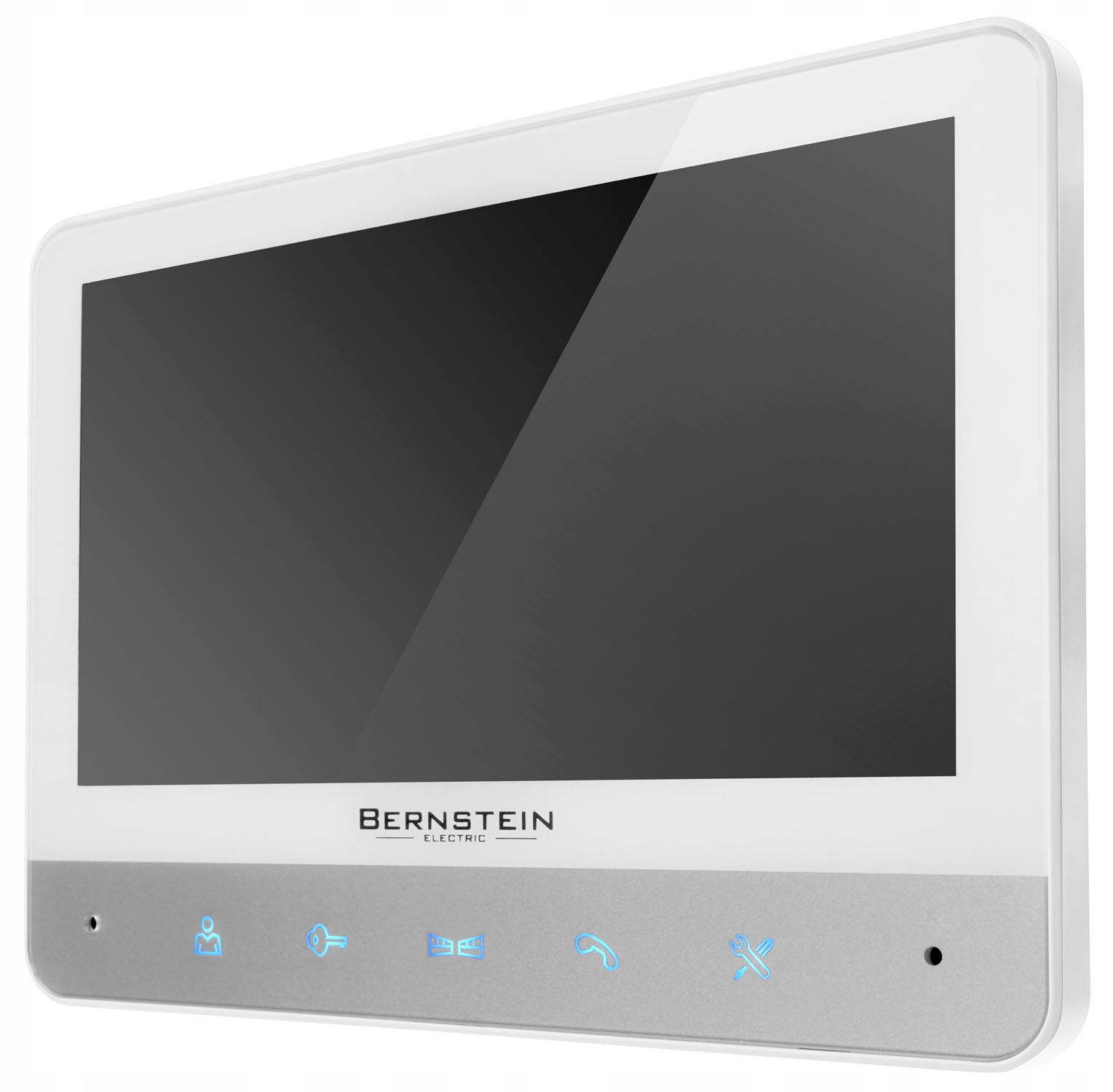

MONITOR "BERNSTEIN" VDS-70RU AHD

⭐ Настройка параметров

Монитор оснащен регуляторами, позволяющими отрегулируйте громкость разговора, яркость и насыщенность изображения.

⭐ колокола

Используя кнопку, расположенную над циферблатами, пользователь может выбрать 1 из 16 доступны мелодии перезвона, а перемещением переключателя-изменение его громкости.

⭐ изображения

Монитор имеет слот для SD-карты, позволяющий установить 128 ГБ карты памяти, на изображения посетителей (автоматически сохраняются при нажатии кнопка вызова) или изображение, записанное после обнаружения движения.

⭐ (релиз болта)

Кнопка открывания ворот

Кнопка ответа, вождения разговоры

Настройки монитора

⭐ Specyfikacja techniczna

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Minimalna ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 2 - 1x: 12V DC 350mA, 1x: N.O. 1A/ DC 24V Max
• Czas aktywacji rygla/ bramy: 1-9s./ 1s.
• Pobór mocy - czuwanie / praca: 2W/ 9W
• Przekątna ekranu: 7”
• Typ ekranu: TFT-LCD
• Rozdzielczość ekranu: 1024 x 600 pikseli
• Ilość melodii gongu: 16
• Wbudowany moduł WiFi: Tak
• Interfejs komunikacji bezprzewodowej: IEEE 802.11 b/g/n
• Częstotliwość pracy: 2,4 GHz
• Maks. moc promieniowania: <5mW
• Współczynnik ochrony: IP20
• Slot kart (SD / micro SD): Tak (128 GB, Klasa 10)
• Temperaturowy zakres pracy: 0ºC ~ +40ºC
• Wymiary (W x SZ x G): 136 x 182 x 19 mm
• Waga netto: 310 g

ПОРТАЛЬНАЯ СТАНЦИЯ" BERNSTEIN " VDC-82RU FULL HD

⭐ Wodoodporna kaseta z daszkiem

Kaseta zewnętrzna wykonana jest ze stopu aluminium i tworzywa sztucznego, odpornego na opady atmosferyczne dodatkowo zabezpieczony daszkiem.

⭐ Szeroki kąt widzenia i jakość Full HD

Urządzenie posiada kamerę rejestrującą obraz w rozdzielczości Full HD 1080p. z obiektywem o polu widzenia 120º.

⭐ Oświetlenie nocne z czujnikiem zmierzchu

Dodatkowo kaseta  posiada oświetlenie nocne w postaci 5 białych diod LED oraz czujnik zmierzchowy aktywujący automatycznie diody przy niedostatecznym oświetleniu.

⭐ Wizytownik

Montowana natynkowo stacja bramowa VDC-82RU to urządzenie o nowoczesnej stylistyce posiadająca wizytownik.

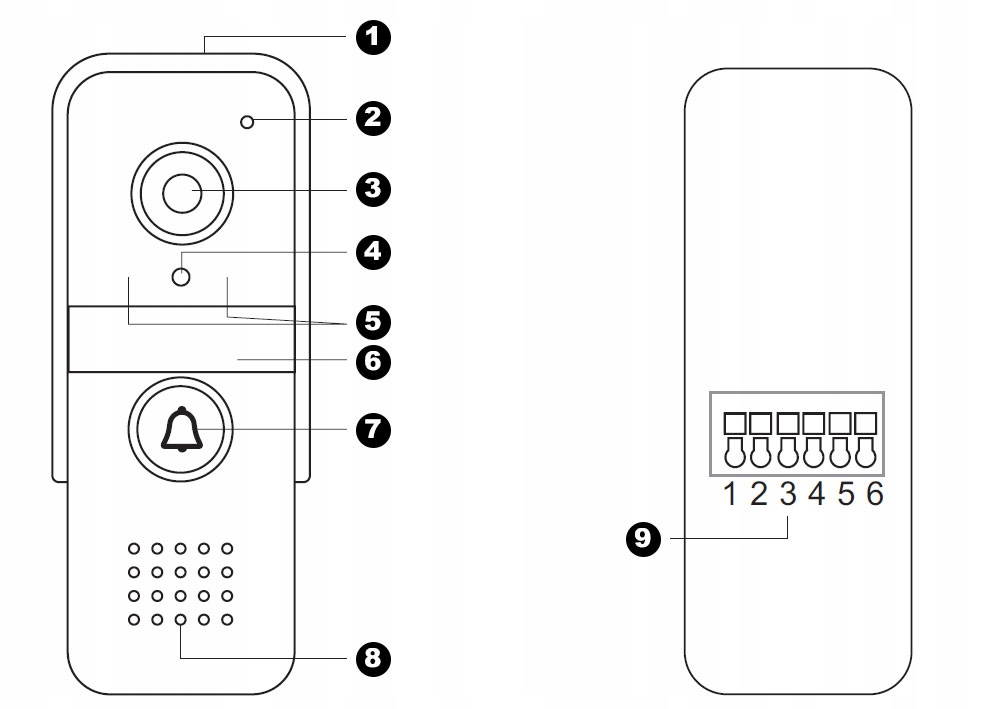

⭐ Строительство портальной станции

1. Козырек защитный
2. Микрофон
3. Камера
4. Датчик сумерек
5. Освещение ночные
6. Визитница
7. Кнопка вызова
8. Динамик
9. Зажимы соединения

⭐ Технические характеристики

⭐Zawartość zestawu

• 1x monitor VDS-70RU
• 1x kaseta zewnętrzna z daszkiem VDA-82RU
• 1x zasilacz sieciowy
• 1x zestaw akcesoriów montażowych do monitora
• 1x zestaw akcesoriów montażowych do kasety zewnętrznej
• instrukcja obsługi w j. polskim

⭐ Видеоинструкция

Перейти:

⭐ Схема электропроводки

Легенда

1. Портальная станция
2. Электропитание ДК 12В
3. Выход на электромагнит (электромагнитный болт) DC 12V
4. Монитор
5. Слот для SD-карты
6. Выход на автомат въездные ворота

⭐ Часто задаваемые вопросы

⭐ Czy aplikacja mobilna działa wyłącznie w sieci lokalnej, czy z każdego miejsca na świecie?

Monitor wideodomofonu posiada wbudowany moduł WiFi, który łączy się z routerem w sieci lokalnej. Natomiast aplikacja mobilna działa z dowolnego miejscu na ziemi, warunkiem jest dostęp telefonu do Internetu.

⭐ Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

⭐ Jaki przewód muszę zastosować do połączenia wideodomofonu z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien mieć przerój min. 2x1mm2. Uwaga! Istnieje możliwość podłączenia elektrozaczepu zarówno do monitora jak i kasety zewnętrznej. W przypadku podłączenia rygla do kasety należy zastosować dodatkowy zasilacz DC 12V, który nie wchodzi w skład zestawu.

⭐ Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP65, dzięki czemu może być narażone na czynniki atmosferyczne.

⭐ Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

⭐ Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).

⭐ Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
