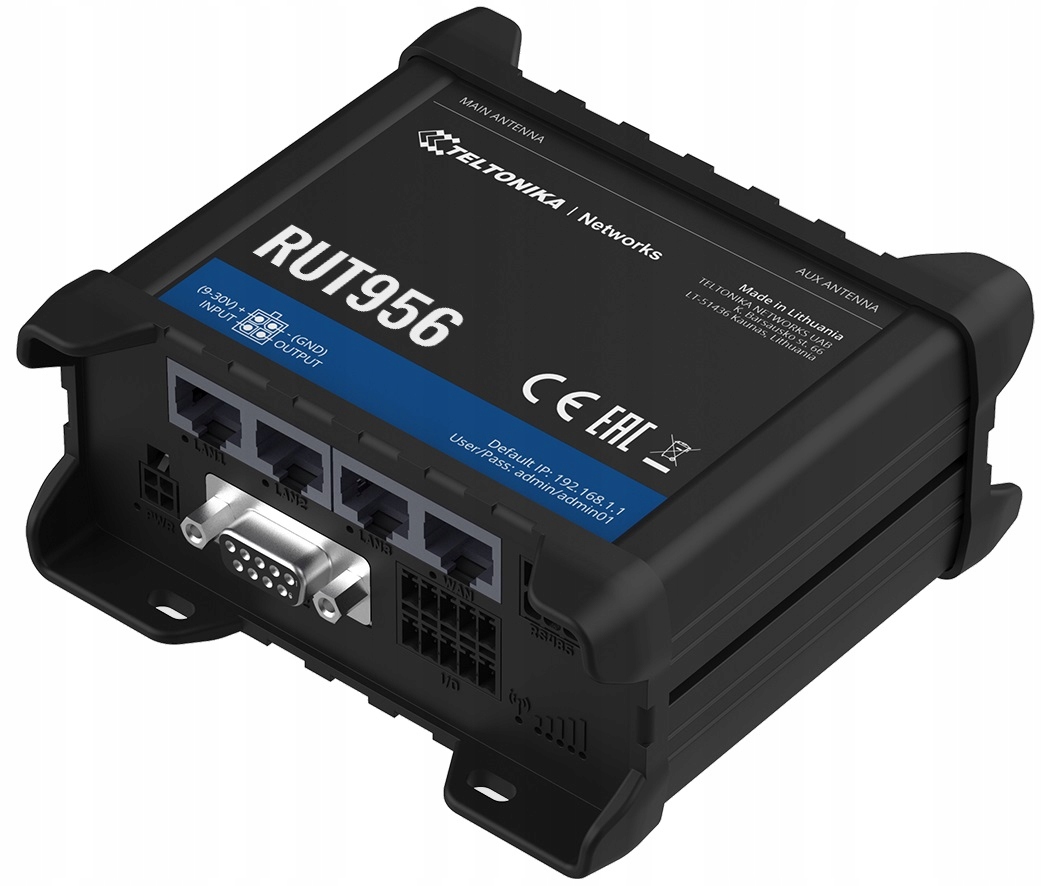

RUT956 to profesjonalny router przemysłowy dual SIM LTE 4G, z Wi-Fi, z portem WAN i portami LAN Gigabit. Jest to nowa odsłona popularnego routera Teltonika RUT955 z procesorem o szybszym taktowaniu. Zapewnia automatyczne przełączanie awaryjne sieci WAN pomiędzy kartami SIM i portem kablowym WAN RJ45 w przypadku utraty połączenia podstawowego. Szeregowe interfejsy komunikacyjne RS232 (DB9) i RS485 umożliwiają integrację bardziej zróżnicowanych urządzeń z siecią, nawet tych starszego typu. Cyfrowe i analogowe wejścia/wyjścia wraz z zaawansowanymi funkcjami oprogramowania Teltonika RutOS ułatwiają sterowanie sprzętem, automatyzację i powiadamianie o zdarzeniach. RUT956 wyposażony jest w zaawansowane funkcje oprogramowania przemysłowego, w tym protokół Modbus, SNMP, TR-069, NTRIP, MQTT i wiele sieci VPN.

Główne funkcje:

➡️  LTE Cat 4 o prędkości do 150 Mbps

➡️  Dual SIM i port WAN RJ45 - różne metody połączenia z Internetem oraz automatyczny backup połączenia

➡️  Obsługa GNNS - Globalnego Systemu Nawigacji Satelitarnej (w tym GPS) dla usług lokalizacyjnych i synchronizacji czasu

➡️  Interfejsy komunikacji szeregowej RS232 (DB9) / RS485

➡️  Wiele portów wejściowych i wyjściowych do zdalnego monitorowania i kontroli

➡️  Kompatybilny z systemem zdalnego zarządzania Teltonika RMS

Opis produktu:

➡️  Sygnał mobilny:

• Moduł mobilny: 4G (LTE) - Cat 4 do 150 Mbps, 3G - do 42 Mbps, 2G - do 236,8 kbps
• Przełączanie pomiędzy kartami SIM: 2 karty SIM, automatyczne przełączanie w przypadkach: słabego sygnału, przekroczenia limitu danych, przekroczenia limitu SMS, przekroczenia limitu roamingu, braku sieci, odmowy sieci, braku połączenia danych, braku działania karty SIM
• Status: siła sygnału (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, bajty wysłane/odebrane, połączone pasmo, IMSI, ICCID
• Zarządzanie pasmem: blokada pasma, wskaźnik stanu używanego pasma
• Funkcja APN: auto APN
• Most (Bridge): bezpośrednie połączenie mostowe między internetem mobilnym a urządzeniem w sieci LAN
• Przejście (Passthrough): router przypisuje swój mobilny adres IP WAN innemu urządzeniu w sieci LAN
• PDN (Packet Data Network): możliwość użycia różnych PDN dla wielu użytkowników

➡️  Transmisja  bezprzewodowa:

• Tryb pracy bezprzewodowej: IEEE 802.11b/g/n, punkt dostępowy (Access Point - AP), stacja (Station - STA)
• Bezpieczeństwo WiFi: WPA2-Enterprise - PEAP, WPA2-PSK, WEP, WPA-EAP, WPA-PSK; AES-CCMP, TKIP, tryby automatycznego szyfrowania, separacja klienta
• SSID: tryb ukrywania SSID i kontrola dostępu na podstawie adresu MAC
• Użytkownicy sieci WiFi: do 100 jednoczesnych połączeń
• Bezprzewodowy punkt dostępu: Hotspot, wewnętrzny/zewnętrzny serwer Radius, wbudowana dostosowana strona docelowa

➡️  Transmisja  przewodowa:

• WAN: 1x port WAN (możliwość skonfigurowania portu do sieci LAN) 10/100 Mb/s, zgodny ze standardami IEEE 802.3, IEEE 802.3u, obsługuje auto MDI/MDIX
• LAN: 3x port LAN 10/100 Mb/s, zgodny ze standardami IEEE 802.3, IEEE 802.3u, obsługuje auto MDI/MDIX

➡️  Dane sieciowe:

• Rodzaje routingu: routing statyczny, routing dynamiczny (BGP, OSPF v2, RIP v1/v2)
• Protokoły sieciowe: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, MQTT, Wake On Lan (WOL)
• Obsługa VoIP passthrough: wsparcie H.323 i protokołu SIP-alg NAT, umożliwia prawidłowe kierowanie pakietów VoIP
• Monitorowanie połączenia: Ping Reboot, Wget Reboot, Periodic Reboot, LCP i ICMP do kontroli łącza
• Funkcje firewall'a: przekazywanie, reguły ruchu, reguły niestandardowe
• DHCP: statyczny i dynamiczny przydział adresów IP, DHCP Relayd
• QoS: kolejkowanie priorytetów ruchu według źródła/miejsca docelowego, usługi, protokołu lub portu, WMM, 802.11e
• DDNS: obsługuje automatycznie do 25 dostawców usług, możliwość ręcznej konfiguracji kolejnych
• Kopia zapasowa sieci: opcje VRRP, opcje mobilnego i przewodowego WAN, z których każdą można wykorzystać jako kopię zapasową korzystając z automatycznego przełączania awaryjnego
• Równoważenie obciążenia: równoważenie ruchu internetowego przez wiele połączeń WAN
• SSHFS (opcjonalnie): możliwość zamontowania zdalnego systemu plików za pomocą protokołu SSH (niedostępne w standardowej wersji FW)

➡️  Bezpieczeństwo:

• Uwierzytelnianie: klucz wstępny, certyfikaty cyfrowe, certyfikaty X.509
• Firewall: wstępnie skonfigurowane reguły zapory można włączyć za pomocą interfejsu WebUI, nieograniczoną konfigurację zapory za pomocą interfejsu CLI; DMZ; NAT; NAT-T
• Zapobieganie atakom: zapobieganie DDOS (ochrona SYN flood protection, zapobieganie atakom SSH, zapobieganie atakom HTTP/HTTPS), zapobieganie skanowaniu portów (SYN-FIN, SYN-RST, X-mas, NULL flags, ataki skanowania FIN)
• VLAN: separacja VLAN oparta na portach i tagach
• Kontrola mobilna: ustawianie niestandardowych limitów danych dla karty SIM
• Filtr WEB: czarna lista blokująca niechciane strony internetowe, biała lista tylko dla dozwolonych witryn
• Kontrola dostępu: elastyczna kontrola dostępu do pakietów TCP, UDP, ICMP, filtr adresów MAC

➡️  Dane VPN:

• OpenVPN: jednoczesne działanie wielu klientów i serwera, 12 metod szyfrowania
• Szyfrowanie OpenVPN: DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC
• IPsec: IKEv1, IKEv2, obsługuje do 4 tuneli VPN IPsec, 5 metod szyfrowania (DES, 3DES, AES128, AES192, AES256)
• GRE: tunel GRE
• PPTP, L2TP: usługi klient/serwer mogą działać jednocześnie
• Stunnel: serwer proxy zaprojektowany w celu dodania funkcji szyfrowania TLS do istniejących klientów i serwerów bez żadnych zmian w kodzie programów
• DMVPN: metoda budowania skalowalnych sieci IPsec VPN
• SSTP: obsługa instancji klienta SSTP
• ZeroTier: ZeroTier VPN

➡️  Dane protokołu komunikacyjnego Modbus:

➡️  Modbus TCP Slave:

• Zakres ID: 1-255
• Dostęp zdalny: zezwala na dostęp przez WAN
• Rejestry niestandardowe: żądania bloku niestandardowego rejestru Modbus TCP, które odczytują/zapisują plik wewnątrz routera i mogą być wykorzystane do rozszerzenia funkcjonalności Modbus TCP Slave

➡️  Modbus TCP Master

• Obsługa funkcji: 01, 02, 03, 04, 05, 06, 15, 16
• Obsługa formatów danych: 8 bitów: INT, UINT; 16 bitów: INT, UINT (najpierw MSB lub LSB); 32 bit float (Big endian, Big endian z zamianą bajtów, Little endian, Little endian z zamianą bajtów)

➡️  Modbus RTU Master (RS232)

• Obsługiwane prędkości transmisji: od 300 do 115200
• Obsługiwane funkcje: 01, 02, 03, 04, 05, 06, 15, 16
• Liczba bitów danych: od 5 do 8
• Liczba bitów stopu: 1 lub 2
• Parytet: None, Even, Odd
• Flow: Brak, RTS / CTS, Xon/Xoff
• Dupleks: pełny dupleks

➡️  Modbus RTU Master (RS485)

• Obsługiwane prędkości transmisji: od 300 do 115200
• Obsługiwane funkcje: 01, 02, 03, 04, 05, 06, 15, 16
• Liczba bitów danych: 8
• Liczba bitów stopu: 1
• Parytet: None, Even, Odd
• Flow: Brak, Xon/Xoff
• Dupleks: półdupleks

➡️  Dane Modbus do serwera:

• Protokół: HTTP (S), MQTT, Azure MQTT
• Brama MQTT: Umożliwia wysyłanie poleceń i odbieranie danych od Modbus Master za pośrednictwem brokera MQTT

➡️  DNP3

• Obsługiwane tryby: nadrzędny TCP, stacja zewnętrzna DNP3, nadrzędny RTU

➡️  Monitorowanie i zarządzanie:

• Interfejs sieciowy: HTTP/HTTPS, status, konfiguracja, aktualizacja FW, CLI, rozwiązywanie problemów, dziennik zdarzeń, dziennik systemu, dziennik jądra (kernel)
• FOTA: aktualizacja oprogramowania sprzętowego z serwera, automatyczne powiadomienie
• SSH: SSH (v1, v2)
• SMS: status SMS, konfiguracja SMS, wysyłanie/czytanie SMS przez HTTP POST/GET
• Połączenie: ponowne uruchamianie, status, WiFi wł./wył., dane mobilne wł./wył., wyjście wł./wył.
• TR-069: OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
• MQTT: broker MQTT, wydawca MQTT
• SNMP: SNMP (v1, v2, v3), SNMP trap
• JSON-RPC: zarządzanie API przez HTTP/HTTPS
• MODBUS: status/sterowanie MODBUS TCP
• RMS: system zdalnego zarządzania Teltonika (RMS)

➡️  Platformy IoT:

• Cloud of Things: umożliwia monitorowanie danych urządzenia, danych mobilnych, informacji o sieci, dostępności
• ThingWorx: umożliwia monitorowanie typu WAN, nazwy operatora mobilnego WAN IP, siły sygnału mobilnego, typu sieci mobilnej
• Łączność IoT (Cumulocity): umożliwia monitorowanie modelu urządzenia, numeru wersji i numeru seryjnego, identyfikatora sprzętu mobilnego, ICCID, IMEI, rodzaju połączenia, operatora, siły sygnału, typu WAN i adresu IP
• Azure IoT Hub: może wysyłać adres IP urządzenia, liczbę bajtów wysłanych/odebranych, stan połączenia 3G, stan łącza sieciowego, IMEI, ICCID, model, producenta, numer seryjny, wersję, IMSI, stan karty SIM, stan PIN, sygnał GSM, WCDMA RSCP WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, operator, numer operatora, typ połączenia, temperatura, liczba PIN do serwera Azure IoT Hub

➡️  Parametry podzespołów:

• Procesor: Mediatek MIPS 24Kc 580 MHz
• Pamięć RAM: 128 MB, DDR2
• Pamięć flash: 16 MB SPI Flash

➡️  Oprogramowanie i konfiguracja:

• -Interfejs sieciowy: aktualizacja oprogramowania z pliku, sprawdzanie aktualizacji na serwerze, profile konfiguracji, kopia zapasowa, punkt przywracania
• FOTA: aktualizacja oprogramowania / konfiguracja z serwera
• RMS: aktualizacja oprogramowania / konfiguracja dla wielu urządzeń
• Zachowanie ustawień: aktualizacja oprogramowania bez utraty bieżącej konfiguracji

➡️  Dostosowanie oprogramowania:

• System operacyjny: RutOS (system operacyjny Linux oparty na OpenLinux)
• Obsługiwane języki: Busybox shell, Lua, C, C++
• Narzędzia programistyczne: pakiet SDK z zapewnionym środowiskiem kompilacji

➡️  Lokalizacja:

• GNSS: GPS, GLONASS, BeiDou, Galileo i QZSS
• Współrzędne: współrzędne GNSS przez WebUI, SMS, TAVL, RMS
• NMEA: NMEA 0183
• NTRIP: protokół NTRIP (Networked Transport of RTCM via Internet Protocol)
• Oprogramowanie serwera: obsługiwane oprogramowanie serwera TAVL, RMS
• Geofencing (tzw. ogrodzenie cyfrowe): możliwość konfiguracji wielu stref

➡️  Połączenie szeregowe:

• RS232: złącze DB9, pełne połączenie RS232 (z RTS, CTS)
• RS485: pełny dupleks RS485 (4 przewody) i pół-dupleks (2 przewody), prękość 300-115200
• Typy połączenia szeregowego: konsolowe, przez IP, modem, bramę Modbus, klienta NTRIP

➡️  Wejścia/wyjścia:

• Wejścia: 1x wejście cyfrowe (0–30 V), 1x wejście cyfrowe izolowane galwanicznie (0–30 V), 1x wejście analogowe (0-24 V), 1x wejście cyfrowe nieizolowane (na 4 pinowym złączu zasilającym)
• Wyjścia: 1x cyfrowe z otwartym kolektorem (30 V, 250 mA), 1x wyjście przekaźnikowe SPST (40 V, 4 A), 1x wyjście cyfrowe z otwartym kolektorem (30 V, 250 mA), 1x wyjście cyfrowe z otwartym kolektorem (30 V, 300 mA, na 4 pinowym złączu zasilającym)

➡️  Port USB:

• Rodzaj portu do transmisji danych: USB 2.0
• Obsługa aplikacji: Samba - dostępnianie, skrypty niestandardowe
• Obsługa urządzeń zewnętrznych: możliwość podłączenia zewnętrznego dysku twardego, napędu flash, dodatkowego modemu, drukarki
• Formaty przechowywania plików: FAT, FAT32, NTFS

➡️  Zasilanie:

• Złącze: 4-pinowe przemysłowe gniazdo prądu stałego
• Zakres napięcia wejściowego: 9-30 V DC (4-pinowe gniazdo przemysłowe), zabezpieczenie przed odwrotną polaryzacją, ochrona przed przepięciami > 31 VDC 10μ max
• Pasywne PoE: możliwość zasilania przez port LAN, brak certyfikacji ze standardami IEEE802.3af, 802.3at i i 802.3bt
• Pobór prądu: <7 W (max), <2 W w trybie bezczynności

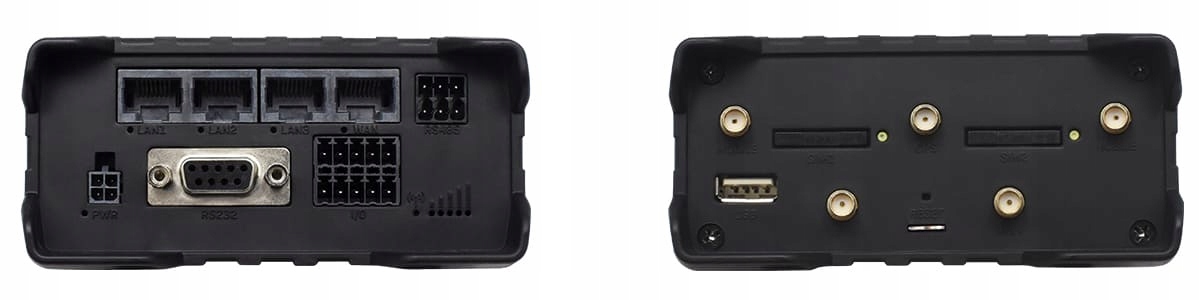

➡️  Interfejsy fizyczne (porty, diody LED, anteny, przyciski, sloty na kartę SIM)

• Ethernet: 4x port RJ45 10/100 Mbps
• Wejścia/wyjścia: 2x wejścia i 2x wyjścia na 10-pinowym gnieździe przemysłowym, 1x wejście cyfrowe i 1x wyjście cyfrowe na 4-pinowym złączu zasilania (dostępne od wersji HW 1600)
• Diody LED: 1x dwukolorowa dioda stanu połączenia, 5x siła połączenia, 4x stan połączenia LAN, 1x zasilanie
• Sloty na kartę SIM: 2x slot SIM (Mini SIM - 2FF), 1,8 V / 3 V, dostęp z zewnątrz urządzenia
• Zasilanie: 4 pinowe złącze DC
• Antena: 2x SMA dla LTE, 1x SMA dla GNSS, 2x RP-SMA dla sieci WiFi
• USB: port USB typ A dla urządzeń zewnętrznych
• RS232: gniazdo DB9 dla w pełni funkcjonalnego połączenia szeregowego RS232
• RS485: 6-pinowe gniazdo przemysłowe dla połączenia szeregowego RS485
• Przyciski: reset - przycisk ponownego uruchomienia/przywracania ustawień domyślnych użytkownika/przywracania ustawień fabrycznych

Parametry fizyczne:

➡️  Materiał obudowy: aluminium + elementy plastiku

➡️  Wymiary: 50 mm x 100 mm x 110 mm (wys. x szer. x gł.)

➡️  Waga: 287 g

➡️  Opcje montażu: produkt wolnostojący / montaż na dolnej lub bocznej szynie DIN

Środowisko pracy:

➡️  Temperatura robocza: od -40°C do 75°C

➡️  Wilgotność pracy: od 10% do 90% bez kondensacji

➡️  Stopień ochrony: IP30

Normy i certyfikaty:

➡️  Regulacyjne: CE/RED, UKCA, CB

➡️  Normy dotyczące zakłóceń elektromagnetycznych (EMI)

• Standardy: EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, Draft EN 301 489-19 V2.2.0, Final draft EN 301 489-52 V1.2.0, EN 55032:2015+A1:2020, EN 55035:2017+A11:2020, EN 61000-3-3:2013+A1:2019, EN IEC 61000-3-2:2019
• ESD: EN 61000-4-2:2009
• RS: EN 61000-4-3:2020
• EFT: EN 61000-4-4:2012
• Zasilacz AC - ochrona przed przepięciami: EN 61000-4-5:2014+A1:2017
• CS: EN 61000-4-6:2014
• DIP: EN IEC 61000-4-11:2020

➡️  Normy dotyczące częstotliwości radiowej (RF):

• Standardy: EN 300 328 V2.2.2, EN 301 908-1 V13.1.1, EN 301 908-2 V13.1.1, EN 301 908-13 V13.1.1, EN 303 413 V1.1.1

➡️  Normy dotyczące bezpieczeństwa:

• Standardy: EN IEC 62311:2020, AS/NZS 60950.1:2015, IEC 62368-1:2018, EN IEC 62368-1:2020+A11:2020

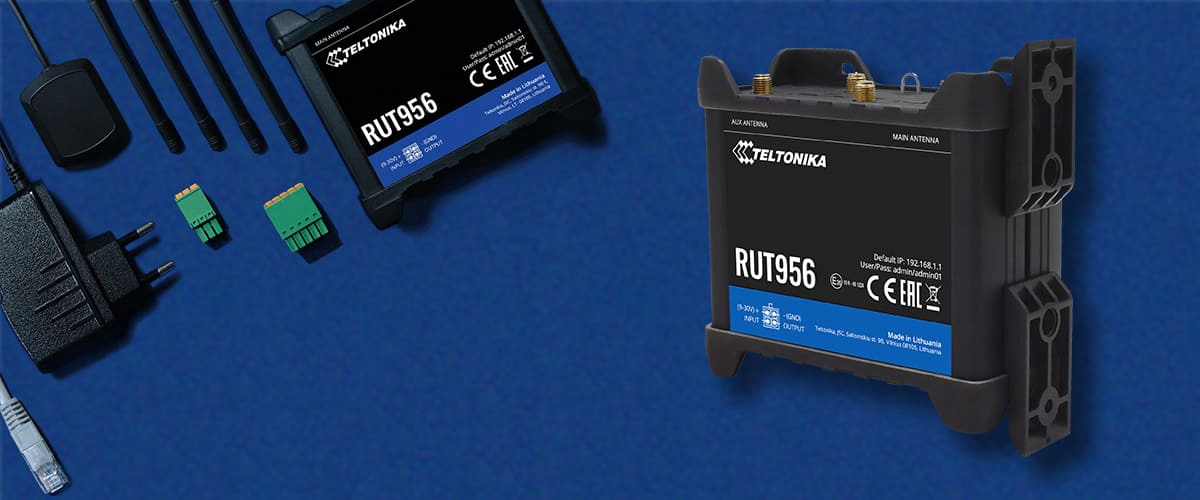

Zawartość opakowania:

➡️  Router RUT956 w obudowie aluminiowej

➡️  Zasilacz 9 W

➡️  2x antena LTE (złącze SMA męskie, kabel 3 m, montowane na magnes)

➡️  2x antena WiFi (złącze RP-SMA męskie, kabel 1,5 m, montowane na magnes)

➡️  1x antena GNSS (złącze SMA męskie, kabel 3 m)

➡️  Kabel Ethernet (1,5 m)

➡️  Skrócona instrukcja obsługi

P/N: RUT956, 840175
