Zestaw do grzania wody w bojlerach 2500W

Zestaw składa się z 5 paneli monokrystalicznych PV JA Solar o mocy 500W każdy, przetwornicy ECO Solar Boost MPPT-3000 3kW oraz kompletnego okablowania o długości 30 metrów zakończonego z obu strony złączami MC4.

Zestaw nie zawiera uchwytów montażowych do paneli oraz bojlera.

Przetwornica ECO Solar Boost MPPT-3000 pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania rezystancyjnych urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze itp.

System jest prosty, wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 9 sztuk) typowych paneli fotowoltaicznych o napięciu roboczym około 32V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojlera elektrycznego, ogrzewanie podłogowe.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

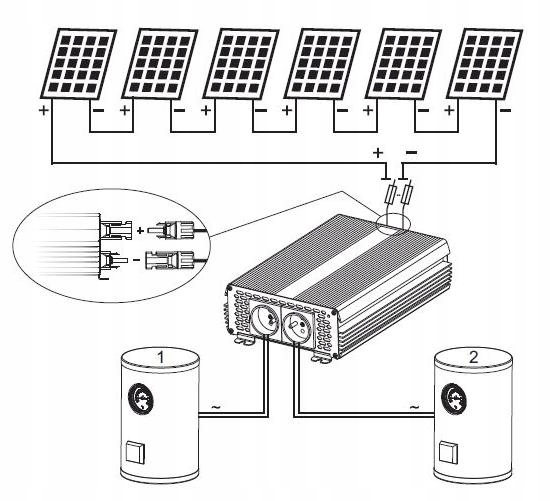

Maksymalna moc sytemu to 3kW, przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest gdy na wyjściu nr "1" nie jest pobierana energia i wyłączane gdy energia znowu jest pobierana z wyjścia "1".

Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

PRZETWORNICA SŁUŻY TYLKO I WYŁĄCZNIE DO ZASILANIA GRZAŁEK.

UWAGA !    Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1.

PARAMETRY Przetwornicy:

• Napięcie wejściowe [VDC]: 120 do 350 (VDC)
• Napięcie wyjściowe [VAC]: 120 do 350 (VAC)
• Moc maksymalna: 3 kW
• Funkcja MPPT: TAK
• Połączenie paneli PV: szeregowe, lub szeregowo równoległe
• Przebieg napięcia na wyjściu: modyfikowany sinus
• Wyjście VAC Nr 1: priorytetowe
• Wyjście VAC Nr 2: Zależne *
• Zabezpieczenie pod/nadnapięciowe: TAK
• Zabezpieczenie termiczne: TAK
• Zabezpieczenie przeciążeniowe: TAK
• Temperatura pracy: -25°C ~ +55°C
• Sprawność: >94%
• Chłodzenie: Aktywne
• Złącze zasilania: Złącze śrubowe M6
• Gniazdo wyjściowe 230V: 2 x E (z bolcem)
• Obudowa: Aluminium
• Stopień ochrony (IP): IP21
• Wymiary LxWxH [mm]: 290x190x80
• Waga [kg]: 2.4 kg

Panele JA Solar 500W

PARAMETRY PANELI:

• Moc maksymalna Pmax: 500W
• Napięcie jałowe Voc: 45,59V
• Prąd zwarciowy Isc: 13,93A
• Napięcie mocy maksymalnej: 38,35V
• Natężenie mocy maksymalnej: 13,04A
• Sprawność: 21,1 %
• Wymiary: 2093x1134x30 mm
• Waga: 25,2kg
• Ogniwa: Monokrystaliczne
• Szyba: Szkło hartowane o wysokiej przeźroczystości, grubość 3,2mm

System montażowy

Jeśli Państwo potrzebują - Posiadamy w ofercie elementy montażowe na dach oraz grunt. Prosimy o przesłanie wiadomości z wytycznymi co do sposobu montażu (rodzaj pokrycia dachowego) a prześlemy Państwu wystawioną ofertę zgodnie z Państwa zapotrzebowaniem.

Zestaw zawiera:

• 5 x monokrystaliczne panele PV 500W JA Solar
• Przetwornica Solarna ECO Solar Boost MPPT-3000 3kW
• komplet przewodów 30 metrów ze złączami (30 mb czerwonego + 30 mb czarnego)
• instrukcję instalacji

Transport na palecie

Dla zapewnienia maksymalnego bezpieczeństwa podczas transportu zestaw wysyłany jest na palecie.
