Sensor Shield / Expansion Adapter - płytka rozszerzeń I/O dla  Arduino Nano

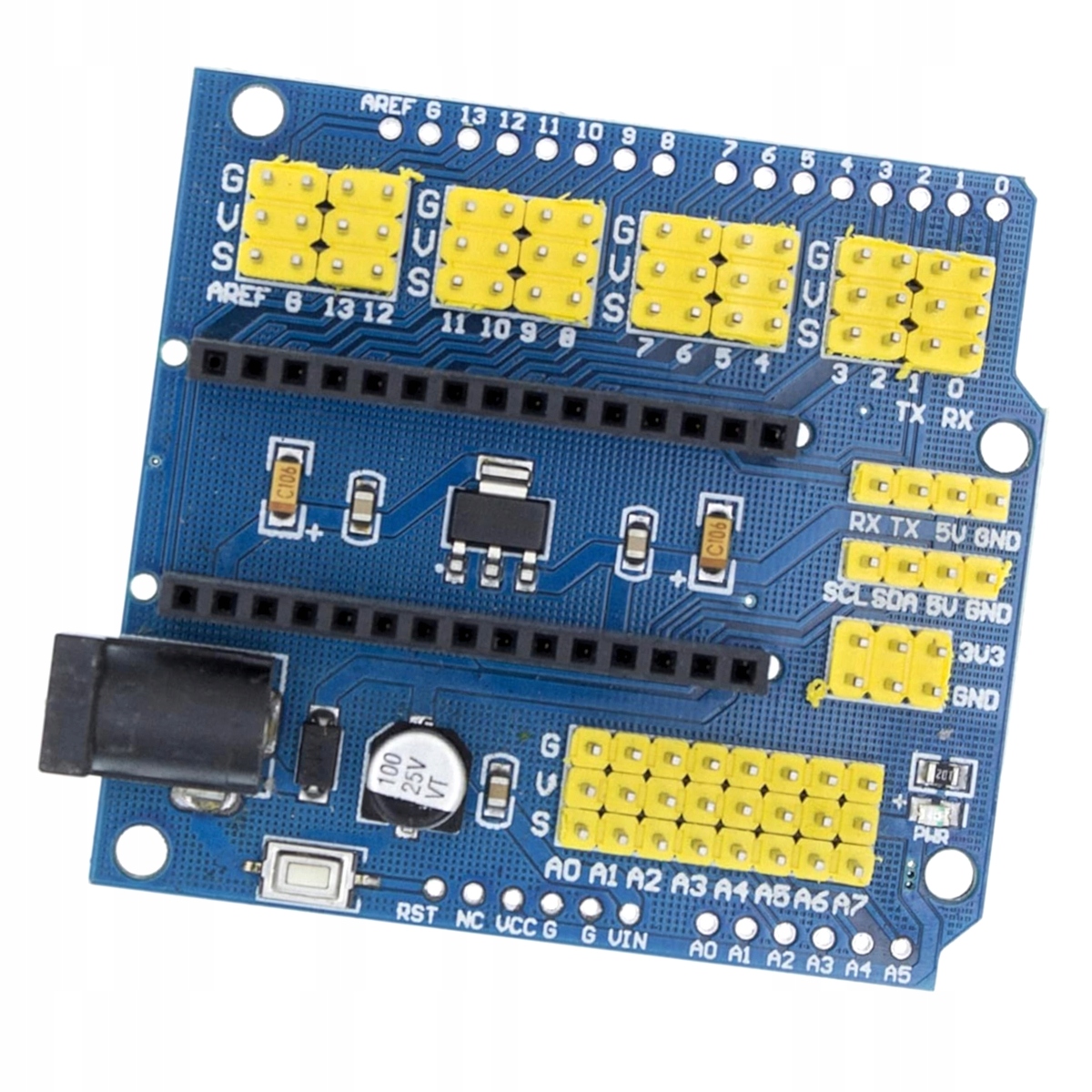

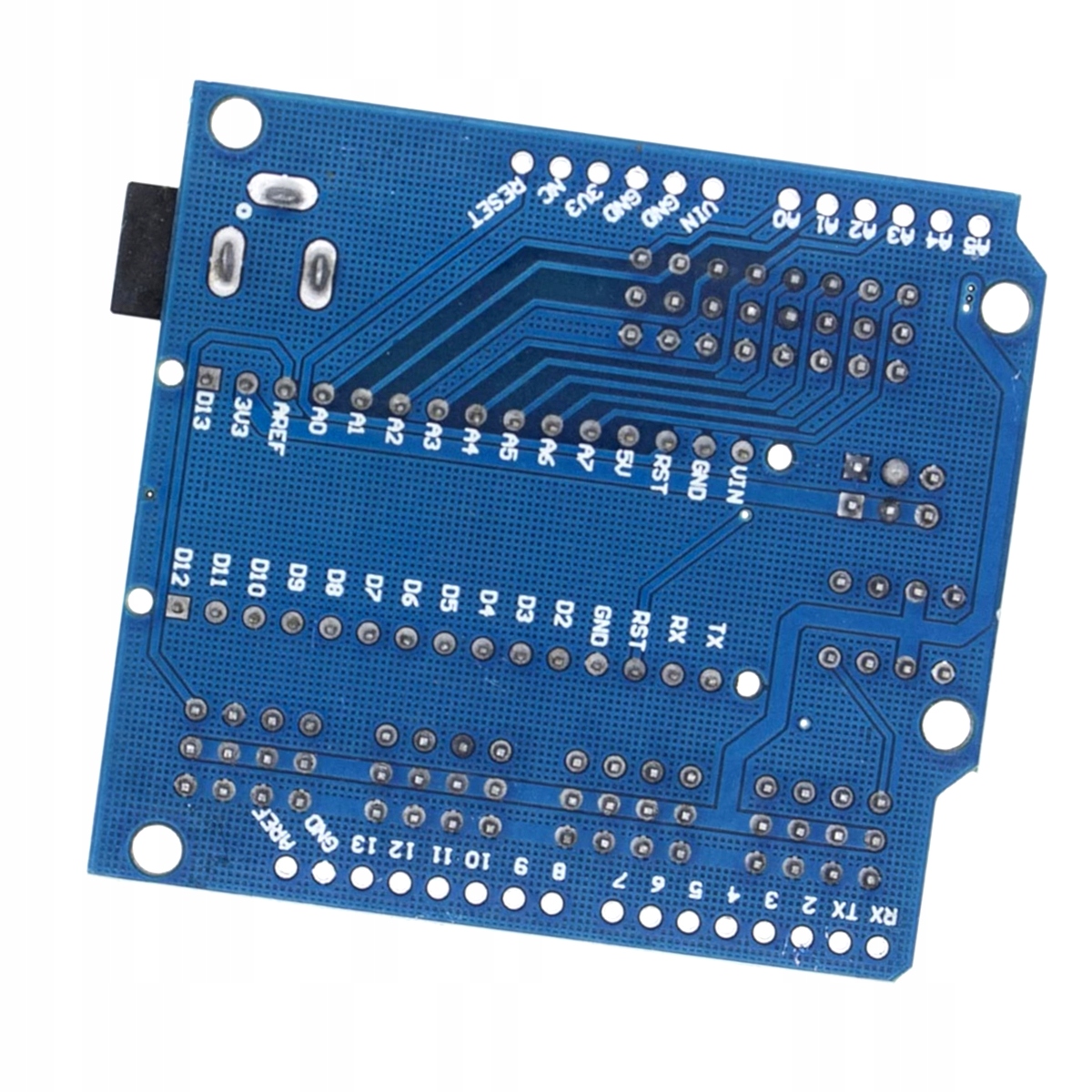

Nano Expansion Adapter ułatwia pracę z Arduino Nano i odpowiednikami. Wszystkie piny GPIO zostały wygodnie wyprowadzone w postaci trójek goldpinów (sygnał, linia zasilania oraz masa), dzięki czemu dołączanie czujników, wyświetlaczy, a przede wszystkim serw staje się banalnie proste.

Po wlutowaniu dodatkowych dwóch listw goldpin płytka może być też użyta z Uno / Leonardo

Specyfikacja techniczna Nano Expansion Adapter

• 14 linii GPIO wyprowadzonych w 3-pinowej konfiguracji (sygnał, zasilanie, masa - jak dla serwa)
• 8 wyjść/wejść analogowych  w 3-pinowej konfiguracji (sygnał, zasilanie, masa)
• 4-pinowe złącze I2C
• 4-pinowe złącze UART
• Gniazdo do zasilacza 5-12V
• Możliwość zasilania z USB płytki Nano
• Oddzielne wejście zasilania dla serw
• Dodatkowy przycisk RESET i dioda zasilania
• Wymiary płytki 57 x 53 x 12 mm

Jako uzupełnienie polecamy dokupić przewody DuPont M-F i F-F z naszej oferty.

Uwaga

Niniejszy produkt jest dostarczany jako komponent urządzeń prototypowych i nie może być traktowany jako gotowe urządzenie końcowe. Jest przeznaczony głównie dla twórców, hobbystów i profesjonalistów jako część składowa prototypów innych urządzeń, natomiast w przypadku integracji w urządzeniu końcowym i wprowadzeniu go na rynek ostateczna odpowiedzialność za zapewnienie zgodności z obowiązującymi przepisami prawnymi, dyrektywami i normami, spoczywa na osobie dokonującej takiej integracji.

Niewskazane jest zasilanie serw ani innych urządzeń czerpiących więcej niż 50mA z USB komputera/laptopa - można w ten sposób doprowadzić do jego uszkodzenia. Najlepiej jest zasilać serwa z oddzielnego źródła, a do komputera podpinać moduł tylko na czas programowania.
