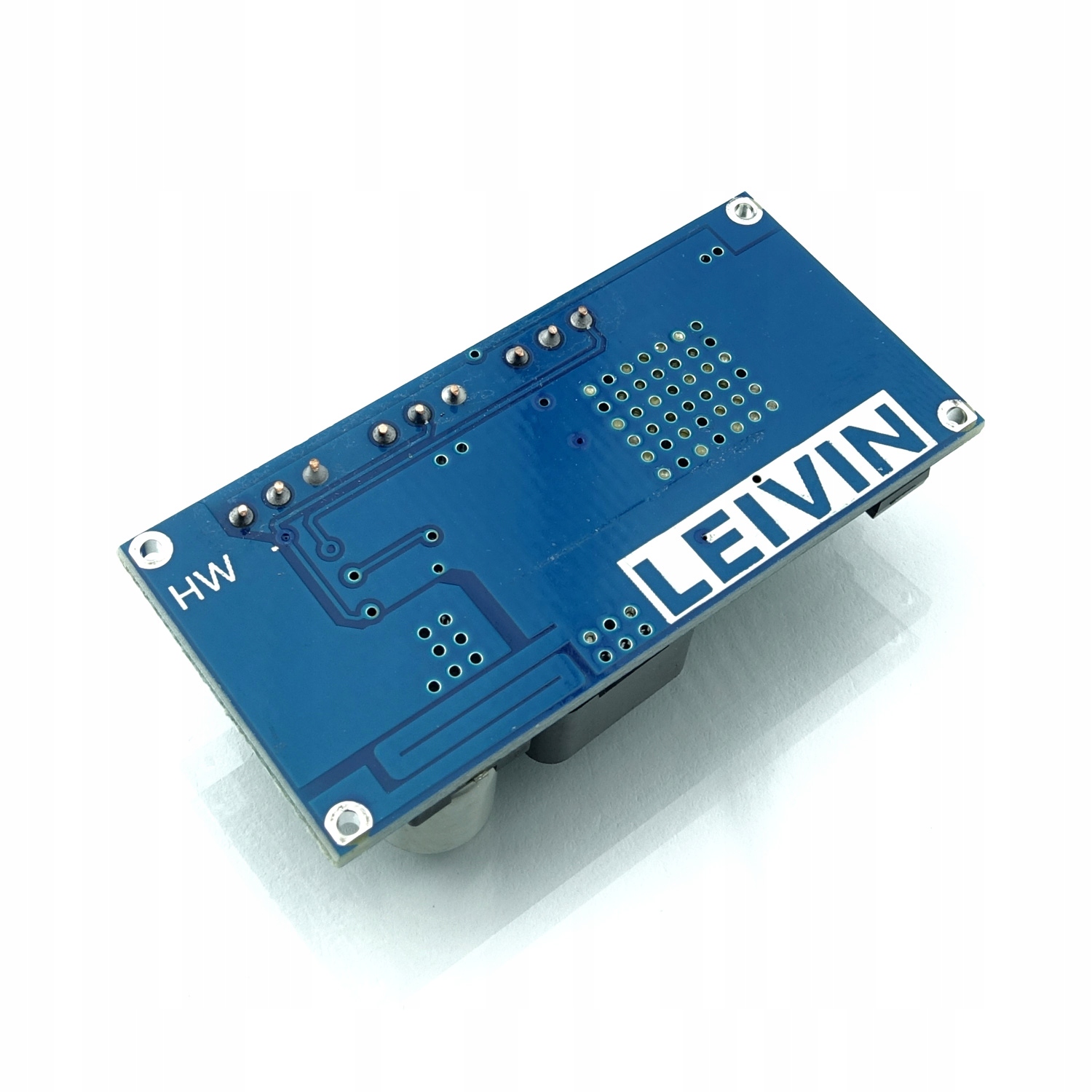

Przetwornica LM2596S step-down ładowarka 1.5V-35V zasilacz LED

Przetwornica LM2596S obniżająca napięcie typu step-down. Z powodzeniem może służyć jako ładowarka do ogniw lub zasilacz led. Dzięki 3 potencjometrom możemy dokładnie ustawić napięcie wyjściowe, limitować maksymalne natężenie oraz wskazać poziom naładowania ogniwa. Dzięki 3 diodom znajdującym się na płytce dowiemy się czy działa limiter natężenia i czy podpięte urządzenie aktualnie pobiera taki prąd, że ogniwo się ładuje lub jest w pełni naładowane - co sygnalizuje dioda ok.

1. potencjometr pierwszy od IN - regulacja napięcia wyjściowego
2. potencjometr środkowy - ustawienia poziomu naładowania ogniwa
3. potencjometr ostatni (koło OUT) - ustawienia limitu natężenia prądu

Specyfikacja:

• napięcie wejściowe od 5V do 35V
• napięcie wyjściowe od 1.5V do 30V
• typ step-down obniżająca
• maksymalny prąd 3A
• diody led sygnalizujące prace modułu
• 3 potencjometry do dokładnego strojenia działania
• wymiary 48mm x 26mm x 14mm
