Wzmacniacz mocy klasa A 10W x2szt. monoblock zestaw do samodzielnego montażu KIT/DIY

Zestaw do samodzielnego montażu KIT/DIY: wzmacniacz mocy pracujący w klasie A. Moc maksymalna 10W dla każdego z dwóch dostępnych kanałów. Układ oparty o ponadczasową konstrukcję znanego brytyjskiego audiofila Johna Lisneya Hooda z 1969r. Jest to klasyk wśród wzmacniaczy klasy A. Jego niepowtarzalny charakter pozwala na przeniesienie się w czasie i doświadczenie niezapomnianych wrażeń podczas korzystanie z tej konstrukcji. W modułach zostały zastosowane tranzystory 2N3055. Napięcie zasilania wynosi od 12V do 26V DC, producent zaleca zasilanie z jednego źródła obu kanałów. Moc wyjściowa w zakresie od 1 do 10W. Regulowany prąd statyczny za pomocą potencjometru wieloobrotowego pozwala na regulację pracy układu. Ma on wpływ na działanie wzmacniacza. Rekomendowana wartość prądu statycznego przez producenta to 50mA. Na płytce znajduje się również potencjometr do regulacji punktu pracy. Należy ustawić połowę wartości napięcia zasilania mierząc miedzy dostępnym punktem pomiarowym na płytce a masą. Wysokiej jakości płytka drukowana oraz elementy zapewniają stabilną prace układu. Złącze terminal block umożliwia w łatwy sposób podłączenie źródła audio, napięcia zasilania oraz wyjścia wzmacniacza.

dane techniczne:

• zestaw do samodzielnego montażu KIT/DIY:

  ► zestaw elementów elektronicznych  + płytka drukowana PCB

  ► mono-block pojedynczy moduł wzmacniacza mocy audio pracujący w klasie A

  ► konstrukcja wzmacniacza oparta o układ J.L. Hood 1969

  ► w zestawie otrzymujemy 2 szt. mono blocków, a więc można stosować w systemie stereo

• końcówki mocy 2N3055
• klasa wzmacniacza A
• liczba kanałów: 2
• moc: 10W

  zestaw składa się z dwóch modułów, każdy z nich to osobny kanał

• prąd statyczny: 30 – 60mA
• regulacja prądu statycznego za pomocą potencjometru
• wysokiej klasy płytka drukowana
• wysokiej klasy elementy elektroniczne
• regulacja punktu pracy tranzystorów (ustawienie płowy napięcia zasilania)
• złącze terminal block do przykręcenia przewodów
• liczba kanałów: 2
• wymiary: 100 x 60 x 20mm

ocena stopnia trudności:

• płytka PCB dwustronna z metalizacją otworów
• solder-maska -TAK
• opis montażowy na płytce drukowanej - TAK
• schemat ideowy - NIE
• schemat montażowy - NIE
• elementy montowane powierzchniowo SMD: NIE
• elementy wymagające zachowania polaryzacji: TAK
• urządzenie po poprawnym zmontowaniu wymaga uruchomienia - ustawienia prądu spoczynkowego
• zestaw do samodzielnego montażu tzw. KIT, DIY.
• ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

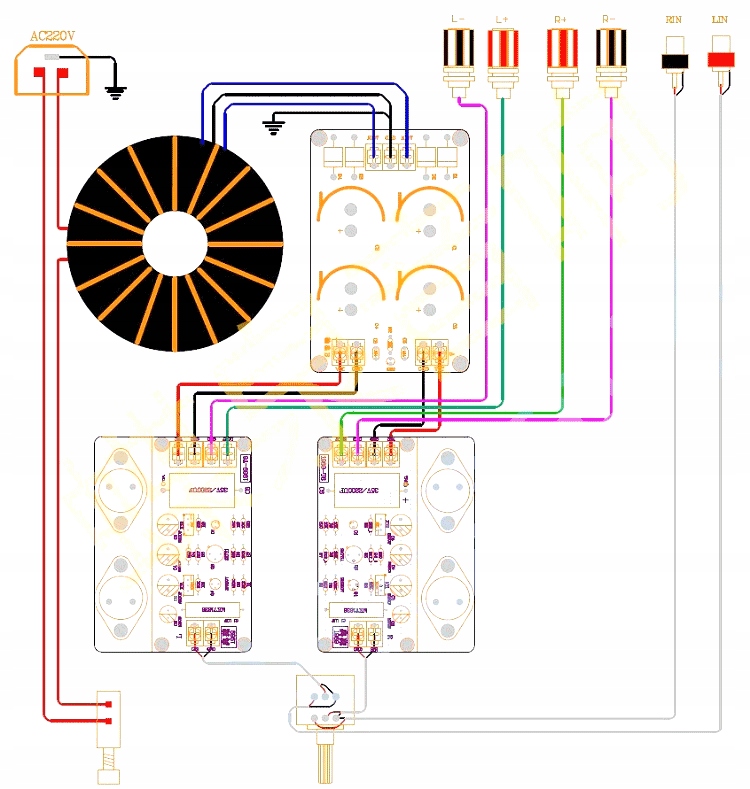

w skład zestawu wchodzi:

• płytka drukowana PCB
• wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.
