Gravity: Analog AC Current Sensor - moduł z analogowym czujnikiem prądu AC

Gravity: Analog AC Current Sensor - moduł z analogowym czujnikiem prądu AC 10A

Opis

Moduł z analogowym czujnikiem prądu AC w zestawie z sondą do bezdotykowego pomiaru prądu przemiennego o natężeniu do 10 A. Sonda podłączana jest do modułu pomiarowego za pomocą złącza Jack 3,5 mm. Moduł pomiarowy ma wyjście analogowe zgodne ze standardem Gravity. Zestaw umożliwia łatwy pomiar prądu AC przy pomocy mikrokontrolera bez potrzeby rozcinania przewodów. Pozwala na budowę systemu automatycznego monitorowania silnika AC lub pomiarów oświetlenia i wyposażenia elektrycznego. Na stronie Wiki dostępna jest instrukcja obsługi z przykładowym kodem Arduino.

Właściwości

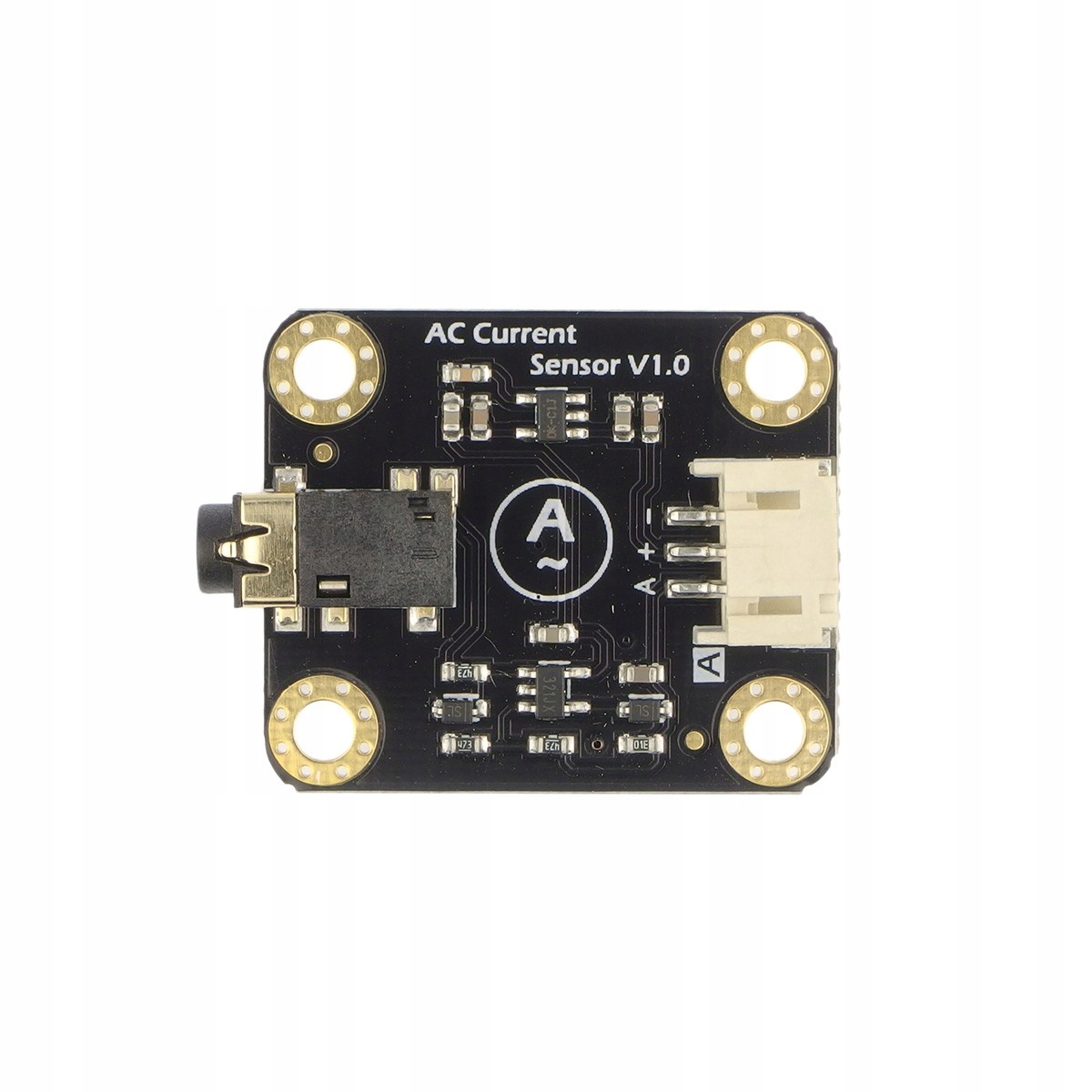

Moduł konwersji sygnału prądu AC

• Napięcie wejściowe (VCC): 3,3 V do 5,5 V
• Interfejs: analogowy Gravity (PH2.0-3P, analogowe wyjście napięciowe 0,2-2,8 V DC)
• Zakres napięcia wejściowego AC: 0-1 V (AC RMS)
• Względny błąd: ± 4%
• Wymiary: 32 × 27 mm
• Waga: 5 g

Sonda transformatorowa

• Zakres prądu AC: 0 do 10 A
• Wyjście sygnału (standardowa wtyczka 3P Φ3,5mm): napięcie 0 do 1 V AC, odpowiadający zakres liniowy 0 do 10A
• Dokładność: ± 1%
• Nieliniowość: ≤ ± 0,2%
• Zakres częstotliwości: 50 Hz do 1 kHz
• Długość kabla: 1 m
• Temperatura pracy: -25℃ do 70℃
• Rozmiar otworu: 13 × 13 mm
• Waga: 50 g

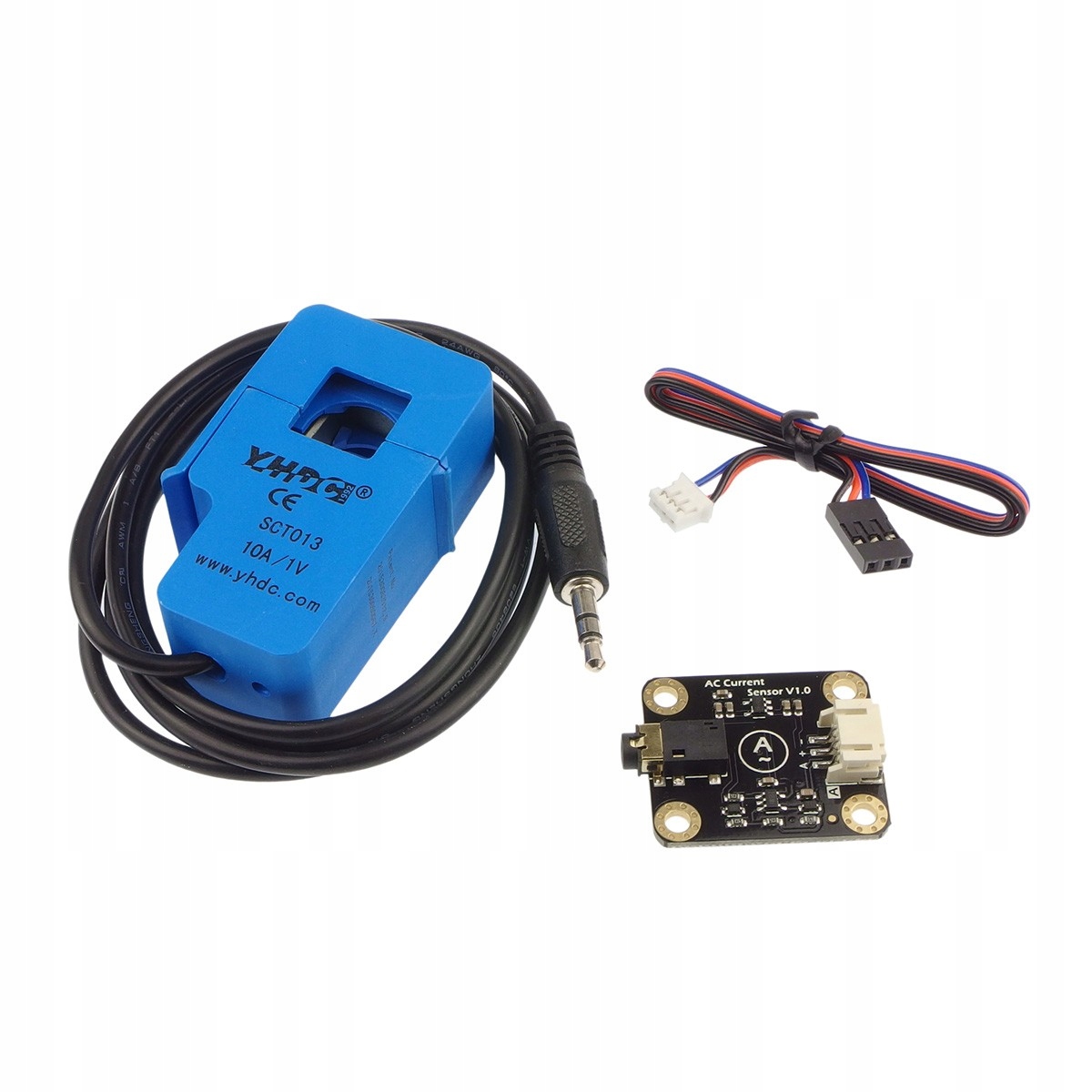

W zestawie

• Moduł konwersji sygnału prądu AC
• Sonda transformatorowa (10A)
• Przewód Gravity-3P
