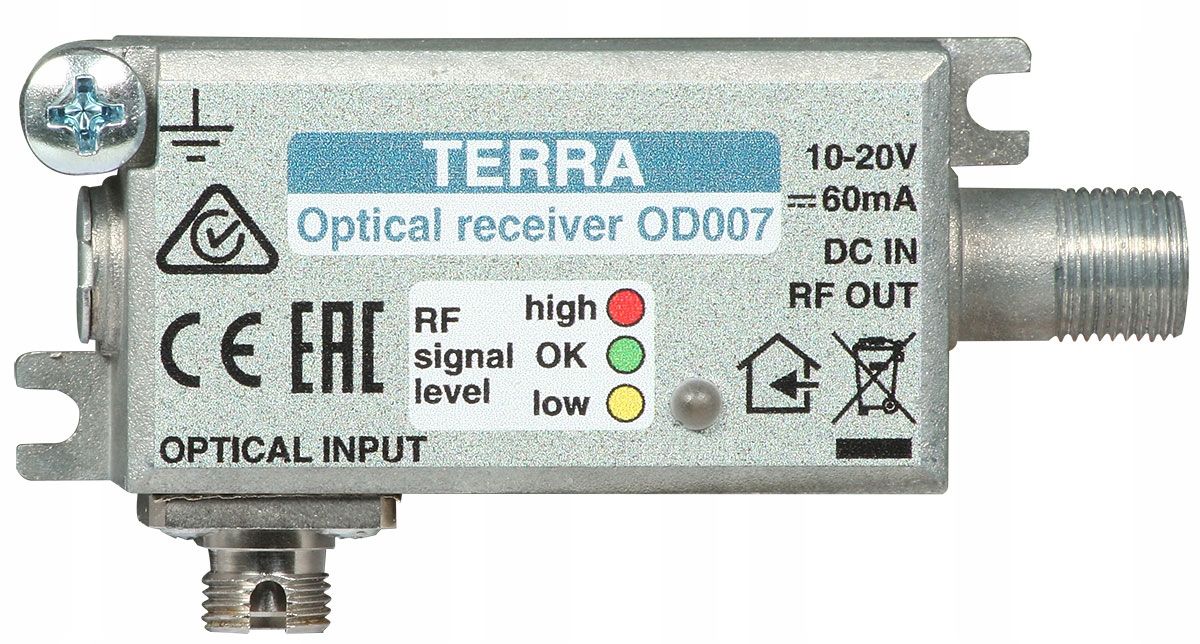

Węzeł optyczny FTTH OD-007 TERRA

Kod towaru: OD-007

Węzeł optyczny OD-007 jest wykorzystywany do tworzenia instalacji przy zastosowaniu technologi światłowodowej. W oparciu o niego tworzymy instalacje umożliwiające przesył sygnału satelitarnego DVB-S/S2, naziemnego DVB-T oraz radiowego FM/DAB. Tego typu technologia charakteryzuje się niskim tłumieniem, małymi zakłóceniami, a co najważniejsze pozwala realizować transmisję sygnału na duże odległości.

Węzeł optyczny OD-007 jest urządzeniem przeznaczonym do zamiany sygnału optycznego na sygnał elektryczny. Ze względu na swoje niewielkie wymiary, odlewną obudowę oraz odpowiednie parametry, OD-007 dedykowany jest do małych i średnich instalacji abonenckich FTTH (mieszkanie, apartament, biuro lub niewielki domek jednorodzinny).

Urządzenie charakteryzuje się dużą czułością mieszcząca się w granicach -15...0 dBm. Maksymalny poziom wyjściowy wynoszący 80 dBµV daje możliwość podziału sygnału cyfrowego przy pomocy pasywnych rozgałęźników/odgałęźników na kilkadziesiąt odbiorników bez montowania dodatkowego wzmacniacza.

Cechy wyróżniające:

• kompaktowe wymiary
• zasilanie zdalnie DC IN 10 V...20 V/60 mA
• odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia
• pasmo wyjściowe 47-2400 MHz
• wbudowane AGC (automatyczna regulacja wzmocnienia) bazująca na poziomie sygnału optycznego
• złącza: optyczne: FC/APC; wyjściowe RF: F żeńskie

Dane techniczne:

• Rodzaj towaru: Odbiornik optyczny
• Nazwa: OD-007
• Rodzaj sygnału: RTV/CATV
• Producent: TERRA
• Wejście - sygnał optyczny
• Złącze: FC/APC
• Długość fali: 1100-1600 nm
• Poziom mocy na wejściu: -15...0 dBm
• Wyjście - sygnał RF
• Złącza: F
• Zakres częstotliwości FM/DAB+/DVB-T2 47 - 2400 MHz
• Impedancja: 75 Ω
• Tłumienie odbić: > 14 dB
• Poziom wyjściowy: 85 dBμV
• Pozostałe parametry
• Napięcie zasilania: 10 - 20 V DC
• Pobór prądu: 0,06 A
• Zakres temperatur pracy: -20...+50 ºC
• Wymiary: 71x39x19 mm
• Masa: 0,1 kg
