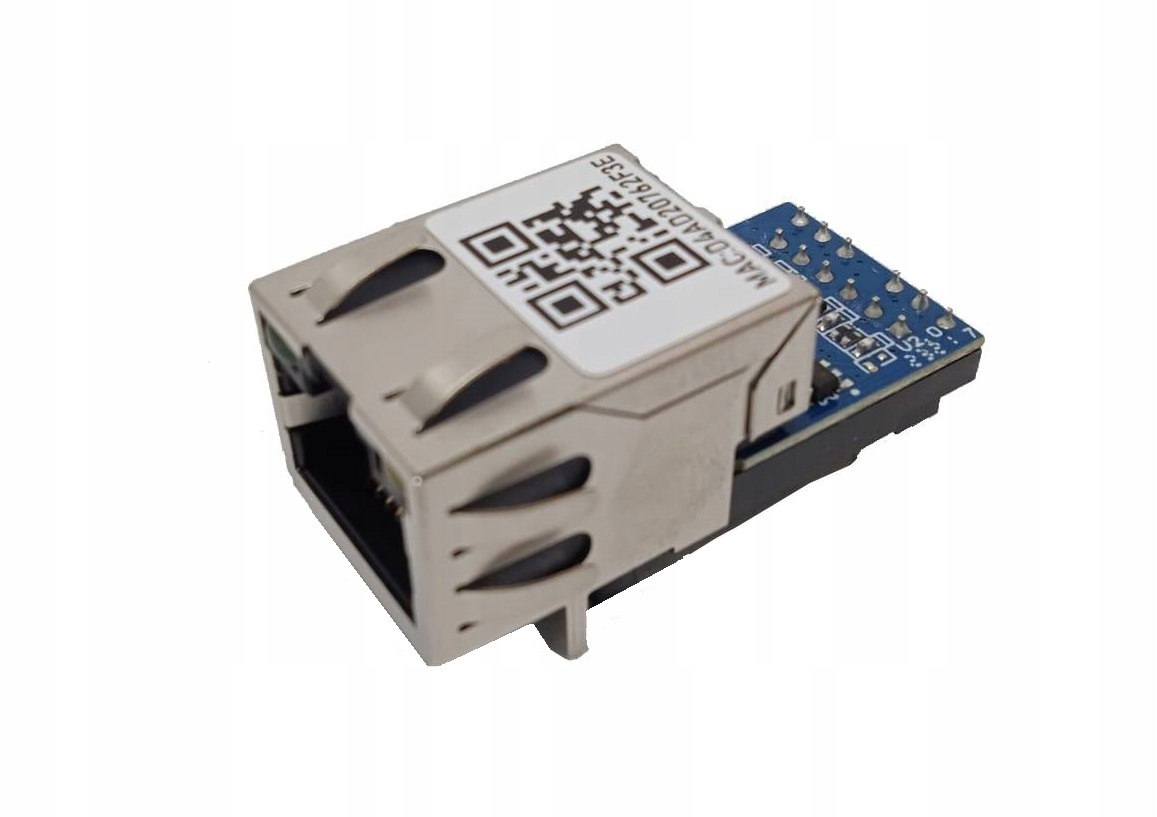

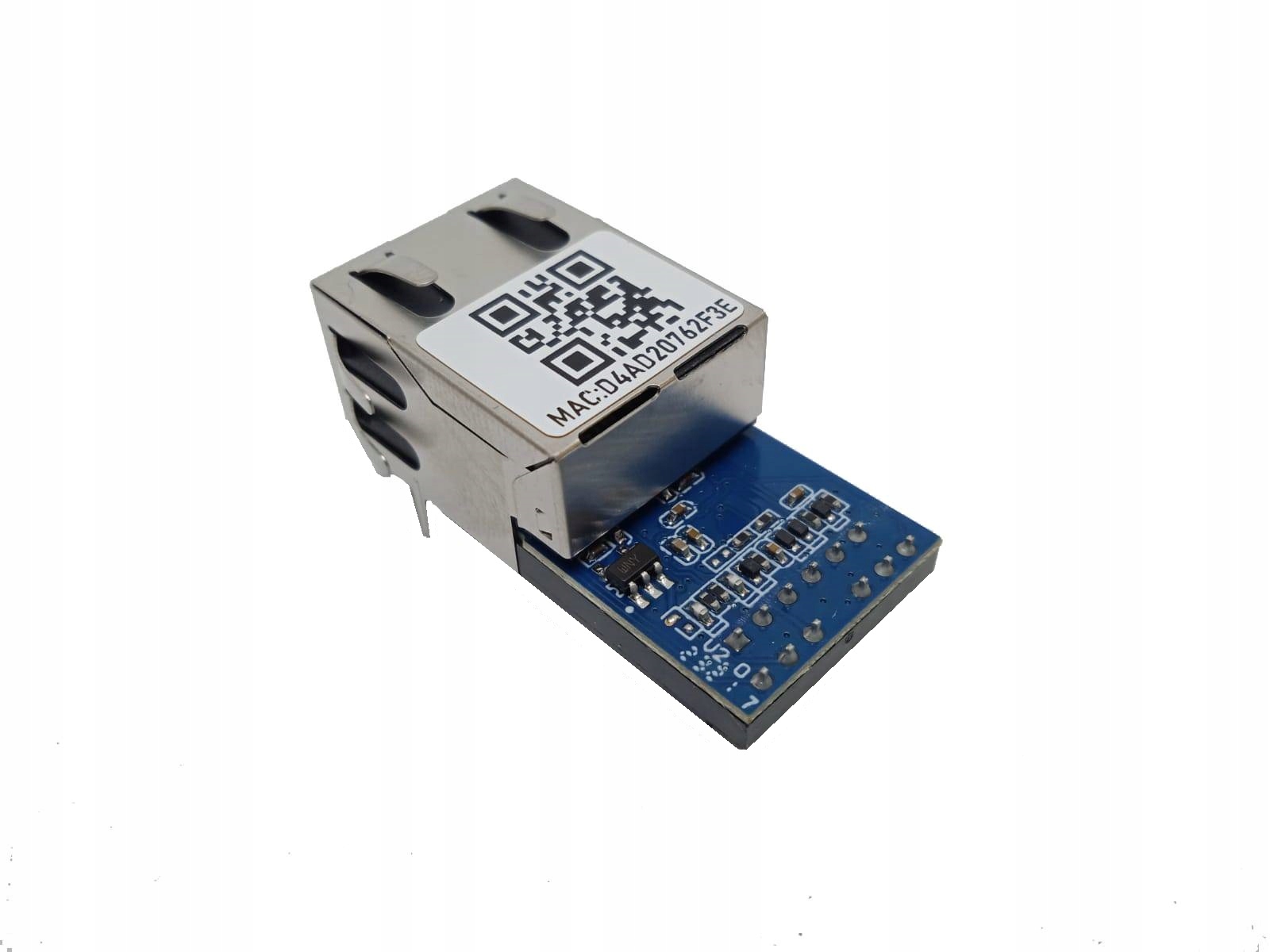

USR-K7 moduł konwertera UART Ethernet

Moduł konwertera UART TTL na Ethernet USR-K7, wyprodukowany przez USR IoT, to zaawansowane rozwiązanie umożliwiające szybkie integrowanie komunikacji sieciowej w urządzeniach. Ten moduł oparty jest na mikroprocesorze Cortex-M4, zapewniającym wydajność i niezawodność. Zasilany napięciem 3,0-3,6V  przy poborze prądu wynoszącym 136mA, moduł oferuje szeroki zakres zastosowań w projektach IoT. Złącze ethernet RJ45 umożliwia łatwe połączenie z siecią Ethernet o prędkościach transmisji danych 10/100Mbps. Elektromagnetyczna izolacja galwaniczna na poziomie 1,5kV zapewnia niezawodność i ochronę przed przepięciami.

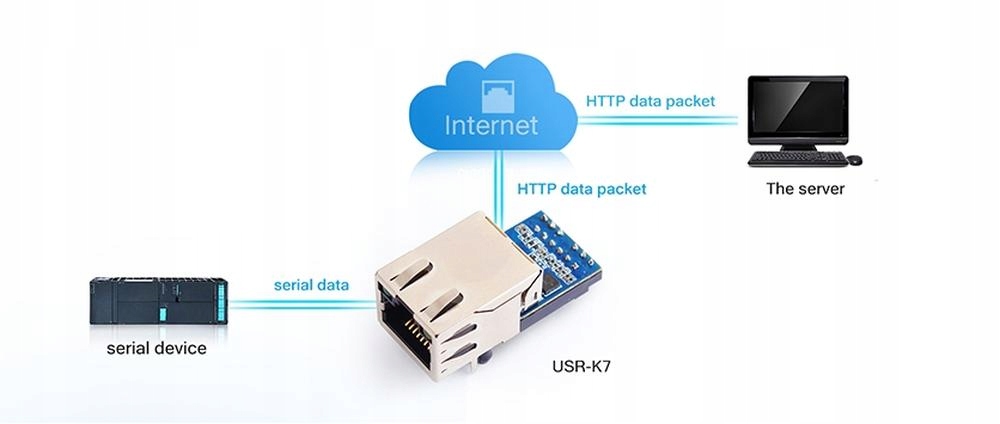

USR-K7 to również wszechstronny w konfiguracji, obsługujący wiele trybów pracy, takich jak TCP Server, TCP Client, UDP Server, UDP Client oraz HTTPD Client. Moduł umożliwia pracę z maksymalnie 8 klientami TCP w trybie serwera oraz posiada funkcje takie jak brama modbus, obsługę RFC2217 dla kontroli portu Telnet COM, rejestrację pakietów i Heartbeat Paket. Dzięki prostemu w obsłudze oprogramowaniu konfiguracyjnemu oraz otwartemu protokołowi konfiguracyjnemu użytkownicy mogą łatwo dostosować parametry pracy. Moduł jest idealny do zastosowań wymagających komunikacji przez Ethernet i zapewnia sprzętową kontrolę przepływu danych RTS/CTS oraz dynamiczną pamięć podręczną pakietów szeregowych, co przyczynia się do płynnej i niezawodnej komunikacji w projektach IoT i automatyce.

Parametry techniczne

• producent: USR IoT
• moduł konwertera UART TTL na Ethernet
• model: USR-K7
• moduł oparty o mikroprocesor Cortex-M4
• napięcie zasilania: 3,0 - 3,6V (rekomendowane 3,3V)
• pobór prądu: 136mA przy 3,3V (M4), 185mA przy 3,3V (NXP)

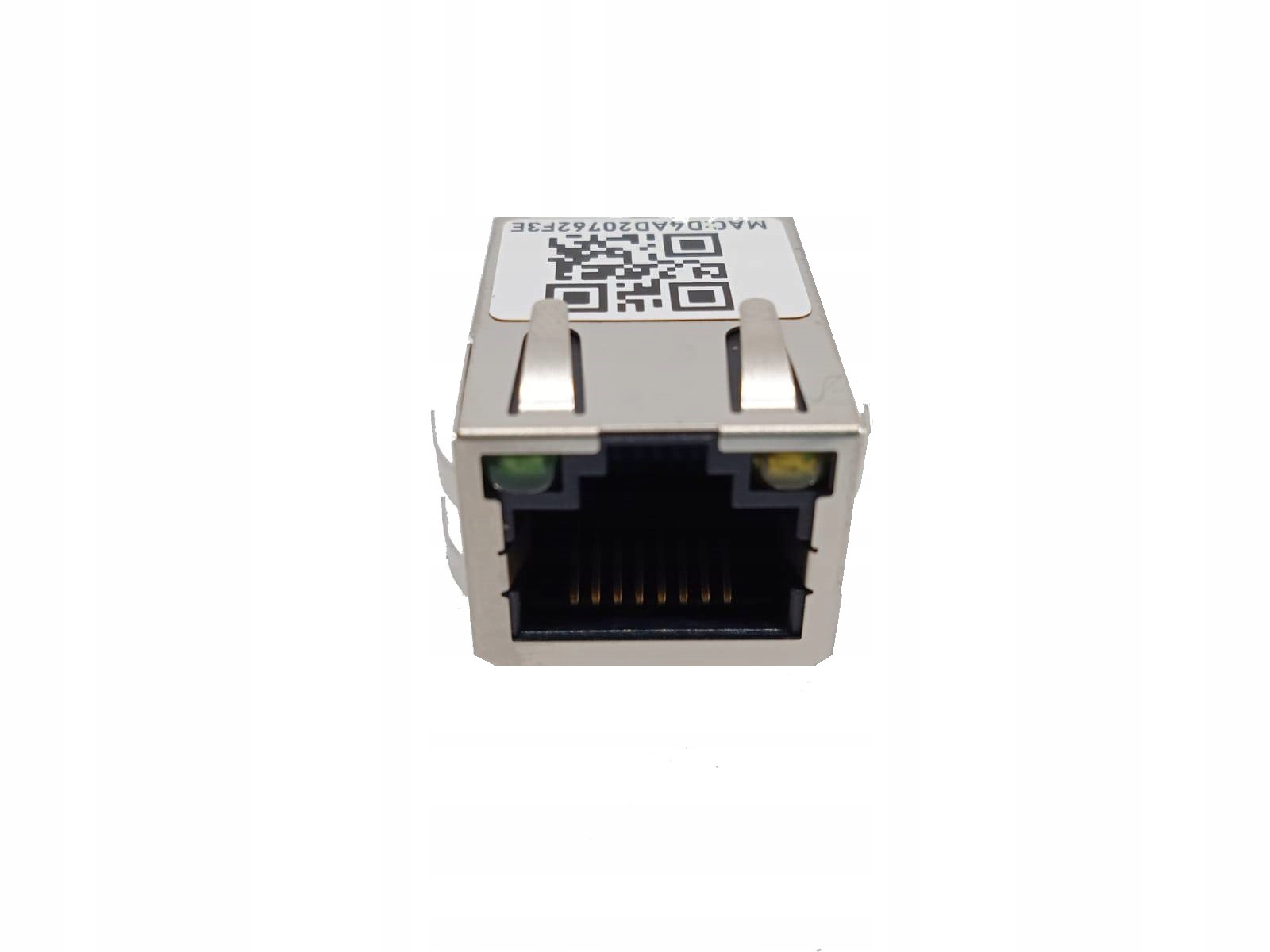

• złącze ethernet RJ45
• prędkość transmisji danych ethernet: 10 / 100Mbps
• elektromagnetyczna izolacja galwaniczna 1,5kV
• 1 port TTL
• prędkość transmisji danych TTL: 600bps - 1Mbps
• bity danych5,6, 7,8
• bity stopu 1, 2
• bit parzystości: none, even, odd
• protokół IP: statyczny/DHCP
• DNS: TAK
• DNS zdefiniowany przez użytkownika: TAK
• metoda konfiguracji:  oprogramowanie konfiguracyjne, otwarty protokół konfiguracyjny

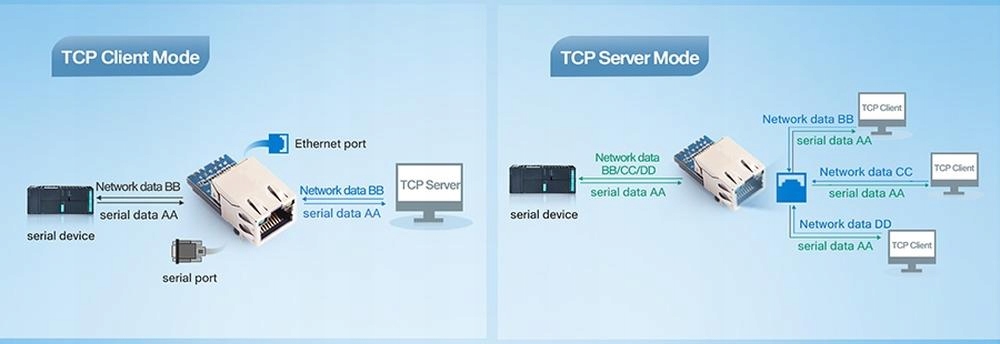

• tryby pracy: TCP Server/TCP client/UDP Server/UDP Client /HTTPD  Client
• maksymalna liczna klientów TCP server: 8
• brama modbus: TAK
• dostosowana strona internetowa: TAK
• RFC2217 - telnet com port control
• rejestracja pakietów: TAK
• Heartbeat Paket: TAK
• prosty w konfiguracji

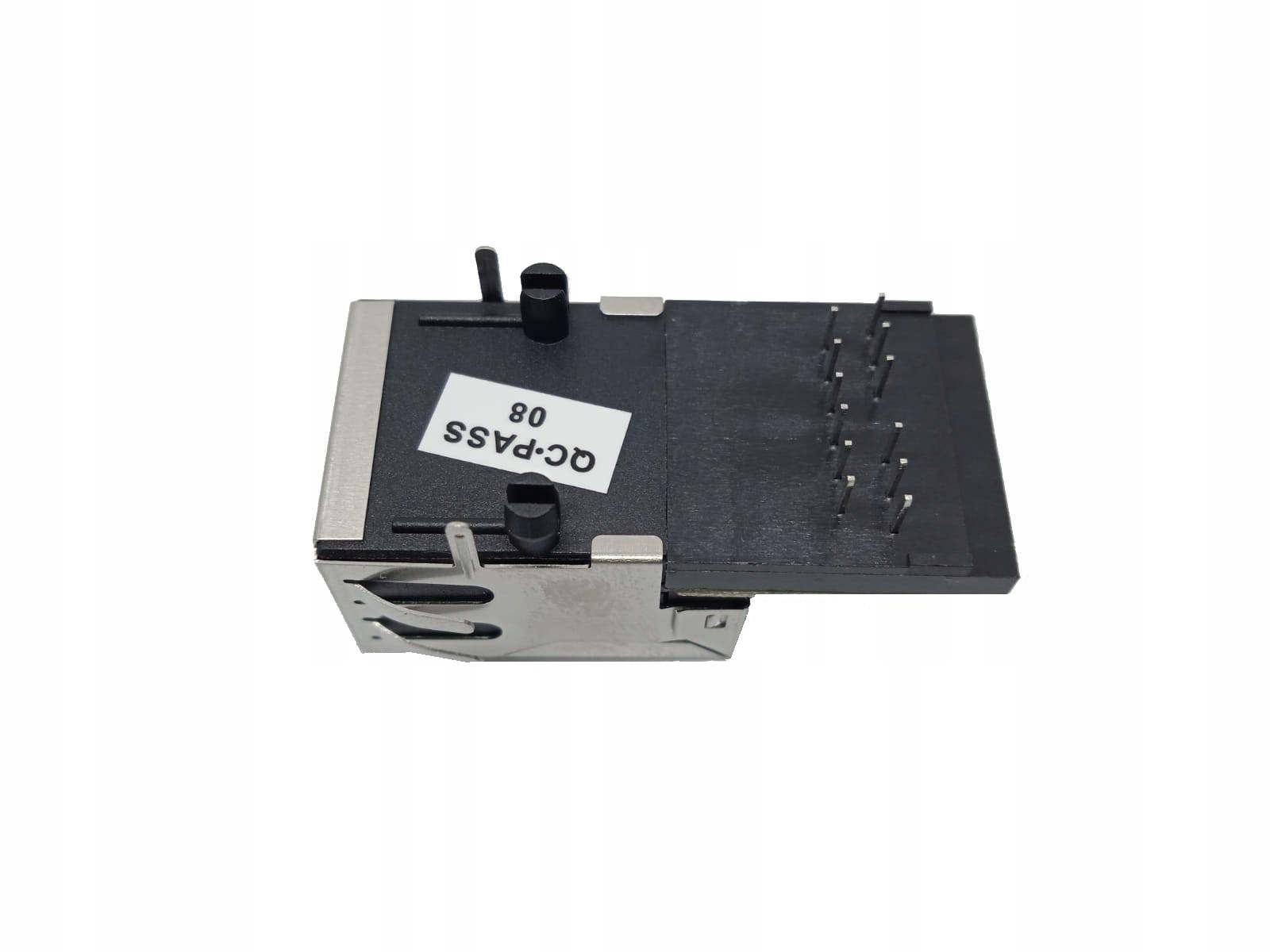

• moduł przeznaczony do wlutowania w płytkę
• idealny do tworzenia urządzeń z komunikacją za pomocą ethernet
• kontrola przepływu danych: sprzętowe RTS/CTS
• pamięć podręczna pakietów szeregowych: dynamiczna
• temperatura pracy: -40°C ~ 85°C
• wilgotność otoczenia (praca): 5% - 95% RH
• wymiary: 33 x 19 x 19,2 mm

Zestaw zawiera

- 1 x moduł konwertera UART - Ethernet
