Opis

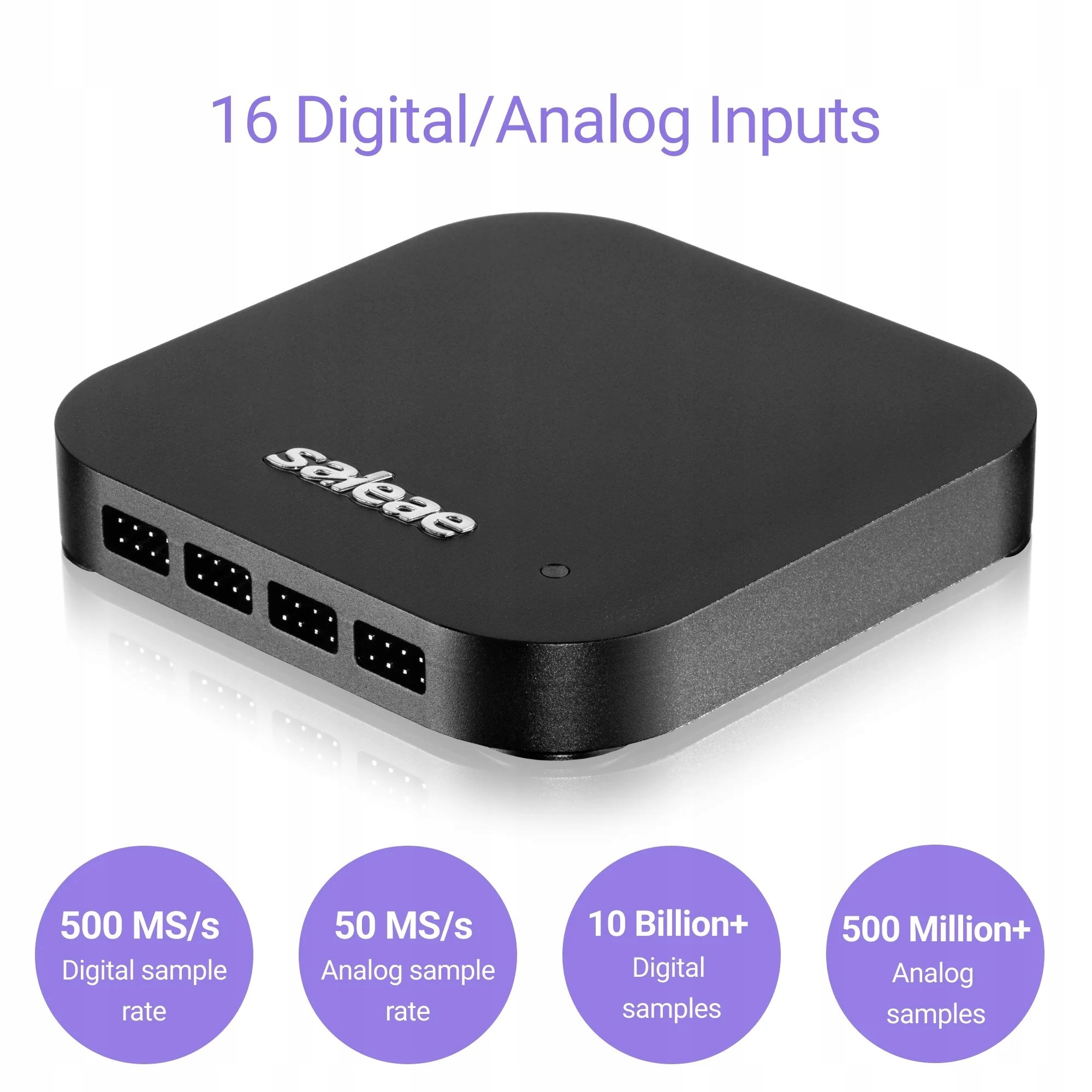

Saleae Logic 16 to 16-kanałowy analizator logiczny z możliwością rejestracji sygnałów analogowych (każde z wejść może pracować jako wejście analogowe lub cyfrowe). Analizator pozwala na rejestrację sygnałów cyfrowych z szybkością do 500 MS/s, co pozwala na analizowanie sygnałów o częstotliwości do 100 MHz. Poziom logiczny badanych sygnałów powinien zawierać się w przedziale 1,2..5,5 V, można też dołączać analizator bezpośrednio do linii interfejsów RS-232 i RS-442/3. Sygnały analogowe rejestrowane są z szybkością do 50 MS/s i z rozdzielczością 12 bitów.

Właściwości

• Szesnaście wejść uniwersalnych, mogących pracować jako cyfrowe, analogowe lub oba jednocześnie
• Próbkowanie sygnałów cyfrowych: 500 MS/s
• Próbkowanie sygnałów analogowych: 50 MS/s
• Maksymalna częstotliwość sygnału cyfrowego: 100 MHz
• Zakres poziomów logicznych sygnałów cyfrowych: 1,2..5,5 V
• Zakres napięć dla sygnałów analogowych: -10..10 V
• Pasmo sygnałów analogowych: 5 MHz
• Rozdzielczość próbkowania sygnałów analogowych: 12 bitów
• USB 3.0
• Wymiary: 92 x 92 x 15 mm

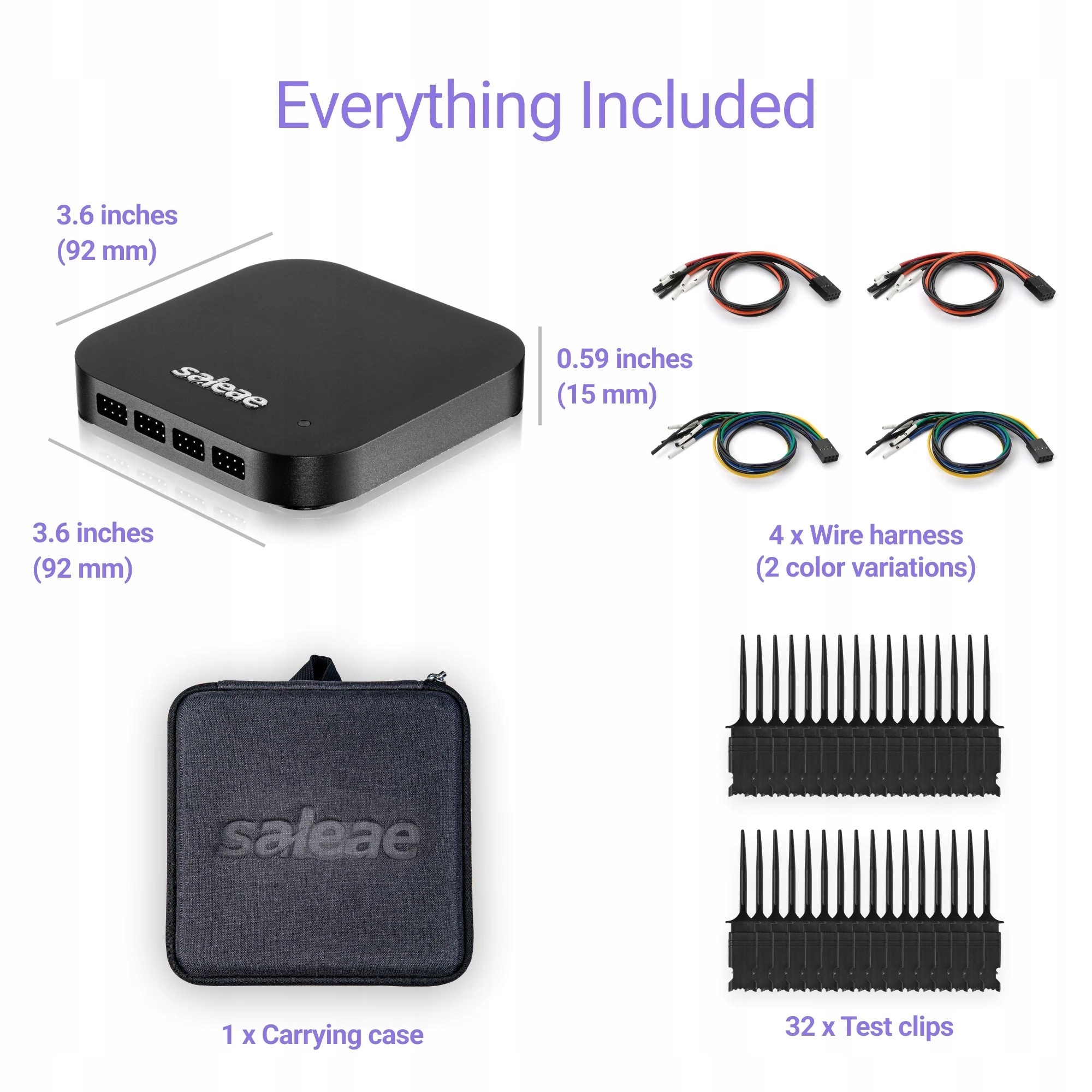

W zestawie

• Analizator Saleae Logic Pro 16
• 32 przewody
• 32 chwytaki
• Kabel USB A - mini-B
• Etui
