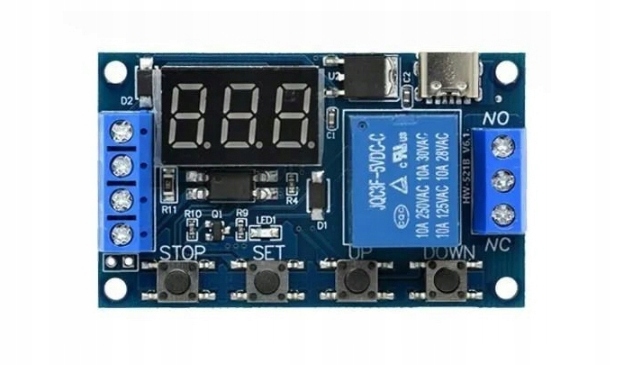

Przekaźnik czasowy timer  przełącznik cykliczny USB C

Specyfikacja:

• Zasilanie: 6V - 30V lub  USB C 5.0V
• Trigger (wyzwalacz) : 3,8V - 24V
• Zakres czasu: 0--999 minut
• Praca w przedziale temperatury: -40-85C
• Wymiary: 62mm * 38mm * 19mm
• Przekaźnik 10A 230V-AC 30V-DC

Инструкция:

• Кнопка остановки включения / выключения реле (обратный отсчет работает-реле выключен )
• Кнопка SET удерживается долго-выбор одной из функций и переход к атрибуты функции
• Кнопка SET удерживается коротко-отображение атрибутов функции
• Процедура программирования модуля:
• Нажмите кнопку стоп, выбрав опцию Он.
• Подождите, пока на дисплее не появится 000
• Долгое нажатие SET - кнопки UP / DOWN
• Коротко нажмите SET - - DOWN

Кнопкой стоп выберите единицу времени :

000.- секунд )

0.0.0. -

Opis programów  :

P1.1 – Po podaniu sygnału Triggera następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, po czym przekaźnik się wyłącza ( podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0 )

P1.2 Po podaniu sygnału Triggera następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, po czym przekaźnik się wyłącza ( podanie sygnału Triggera podczas odliczania powoduje odliczanie od 0 )

P1.3 Po podaniu sygnału Triggera następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, po czym przekaźnik się wyłącza ( podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie )

P-2 Po podaniu sygnału Triggera następuje odliczanie czasu ustawionego jako atrybut funkcji CL, następnie włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0 )

P3.1 Po podaniu sygnału Triggera następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji CL, proces ( CYKL ) powtarzany jest określoną ilość razy wprowadzonych w atrybucie LOP ( --- w atrybucie LOP oznacza pętlę nieskończoną ) podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie

P3.2 Po podłączeniu modułu do zasilania następuje automatyczne włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji CL, proces ( CYKL ) powtarzany jest określoną ilość razy wprowadzonych w atrybucie LOP ( --- w atrybucie LOP oznacza pętlę nieskończoną )

P – 4 Po podaniu sygnału Triggera następuje włączenie przekaźnika, odliczanie czasu ustawionego jako atrybut funkcji OP zaczyna się od momentu „zniknięcia” Triggera ( przekaźnik jest włączony do momentu zakończenia odliczania ) Podanie sygnału Triggera podczas odliczania powoduje wyzerowanie licznika oraz kolejne oczekiwanie na „zniknięcie” Triggera ( przekaźnik jest przez cały czas włączony )

W zależności od dostawy w module dostępna jest opcja Uśpienia Wyświetlacza lub nie

Tryb Uśpienia Wyświetlacza  - Jeżeli przez 5 min Trigger nie zostanie podany wyświetlacz wyłączy się

Włącz Tryb Uśpienia Wyświetlacza : Przytrzymaj przez ok 3 sekundy przycisk STOP - Na wyświetlaczu pojawi się napis C - P

Wyłącz Tryb Uśpienia Wyświetlacza : Przytrzymaj przez ok 3 sekundy przycisk STOP - Na wyświetlaczu pojawi się napis 0 - d
