Miernik wielofunkcyjny AC 50V-300V 100A na szynę DIN

Wielofunkcyjny miernik PZEM-008 umożliwia pomiar 4 różnych parametrów elektrycznych sieci AC; napięcia, prądu, mocy, zużycia energii. Obudowa miernika przeznaczona jest do montażu na szynie DIN TS35mm. Wyniki pomiarowe prezentowane są na czytelnym wyświetlaczu LCD. Pomiar prądu odbywa się za pomocą cewki pomiarowej, a nie jak w standardowych rozwiązaniach na podstawie pomiaru na boczniku. Zastosowanie cewki nie wymaga  konieczności wpinania się szeregowo w pętlę obwodu. Wystarczy przez wewnętrzną część cewki przeciągnąć jeden przewód z płynącym prądem.

Może być stosowany w rozdzielniach, szafkach elektrycznych, oraz przy urządzeniach zasilanych napięciem AC. Każdy z pomiarów jest wyświetlany w osobnej linii przez co wyświetlacz jest bardzo czytelny i przejrzysty. Prosta obsługa jednym przyciskiem pozwalająca na zresetowanie wcześniej zmierzonych parametrów.

Prezentacja produktu w formie wideo: https://youtu.be/wdBrypdGckQ

dane techniczne:

• wielofunkcyjny cyfrowy miernik parametrów elektrycznych PZEM-008 Peacefair wersja: AC 50-300V 100A
• miernik 4w1:

  | woltomierz | amperomierz | watomierz | miernik zużycia energii elektrycznej |

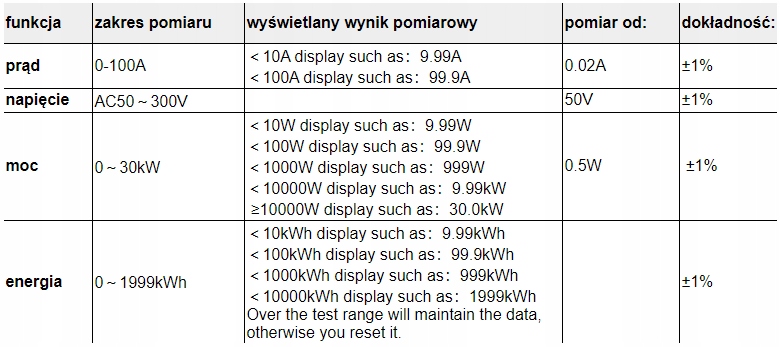

• zakres pomiaru parametrów elektrycznych:

  ► watomierz AC - pomiar aktualnie pobieranej mocy czynnej: 0 do 30000W = 0 do 30kW

  ► miernik zużycia energii elektrycznej AC: 0 do 1 999kWh

  ► woltomierz AC - pomiar napięcia: 50V do 300Vac

  ► amperomierz AC  pomiar prądu: 0 do 100A

• wbudowany wewnętrzny przekładnik prądowy:

  ► pomiar prądu bez bocznika

  ► brak konieczności wpinania się w szereg w pętle prądową

  ► nie trzeba przecinać przewodu prądowego

• dokładność pomiarowa: 1%
• zapamiętywanie pomiarów po zaniku zasilania
• czytelny kolorowy wyświetlacz LCD z czarnym tłem
• modułowa obudowa do umieszczenia na szynie DIN TS35

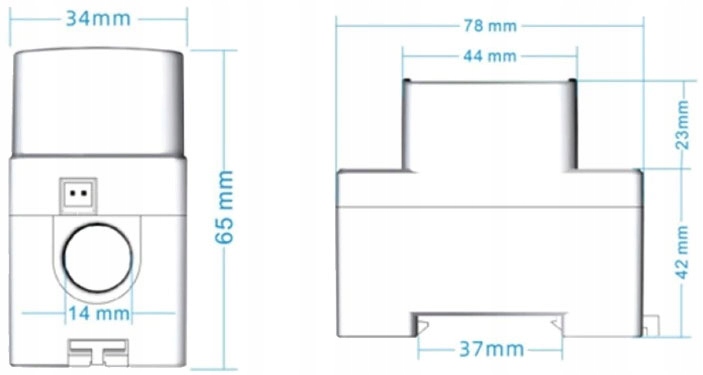

• wymiary: 78 x 65 x 34mm

  ► średnica otworu prądowej wewnątrz obudowy: fi

• przykładowe zastosowania:

  ► w rozdzielnicach elektrycznych, skrzynkach elektrycznych

  ► monitorowanie parametrów sieci elektrycznej

  ► fotowoltaika, wyjście falownika

  ► miernik AC na szynę DIN

zestaw zawiera:

• miernik PZEM-008 AC 50-300V 100A wersja z wbudowanym wewnętrznym przekładnikiem prądowym
• oryginalny karton

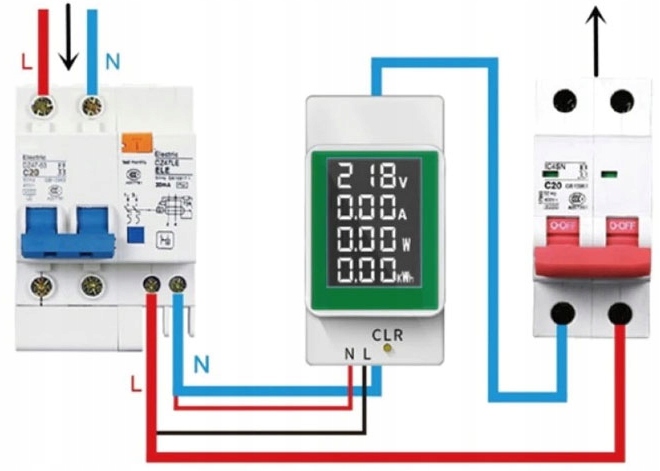

sposób podłączenia:

1. Podłącz przewody z napięciem pomiarowym do zacisków (1) i (2). Napięcie pomiarowe równocześnie jest napięciem zasilającym miernik.

2. Podłączenie przewodu prądowego:

- wersja z wbudowanym przekładnikiem prądowym CT (Current Transformer): przełóż przewód prądowy przez otwór znajdujący się poprzecznie wewnątrz obudowy

3. Po podłączeniu napięcia sieciowego AC na wyświetlaczu miernika zostaną wyświetlone parametry pomiarowe.

4. Po uruchomieniu zasilania miernik zlicza (sumuje) pobraną energię elektryczną (kWh). Po zaniku zasilania wynik jest zapamiętywany i ponownym uruchomieniu wyświetlana jest poprzednia wartość pobranej energii. Następnie do tej wartości dodawane są kolejne wartości. Naciśnięcie przycisku CLR 5 sekund spowoduje wyzerowanie się wskazań i odliczanie od wartości zero.
