IMADŁO MASZYNOWE Z PODSTAWĄ OBROTOWĄ 125mm PRECYZYJNE DO FREZARKI WIERTARKI

OFERUJEMY

IMADŁO MASZYNOWE 125mm Z PODSTAWĄ OBROTOWĄ

Specyfikacja imadła

• Szerokość szczęk 125mm
• Obrotowa podstawa 360°
• Przegubowa korba
• Imadło odkręcane od podstawy (można używać jako płaskie)
• Szczęki przekładane wewnątrz i na zewnątrz
• Podstawa wykonana ze specjalnym rantem zapobiegającym wyciekom chłodziwa
• Wysoka dokładność wykonania
• Docisk szczęki ruchomej zaprojektowany w taki sposób żeby dociskał detal do dołu imadła
• Kostki ustalające 14mm
• Waga imadła 19,5kg

Wymiary imadła zamocowanego do podstawy

• A -125mm
• B -40mm
• C -65mm
• D -138mm

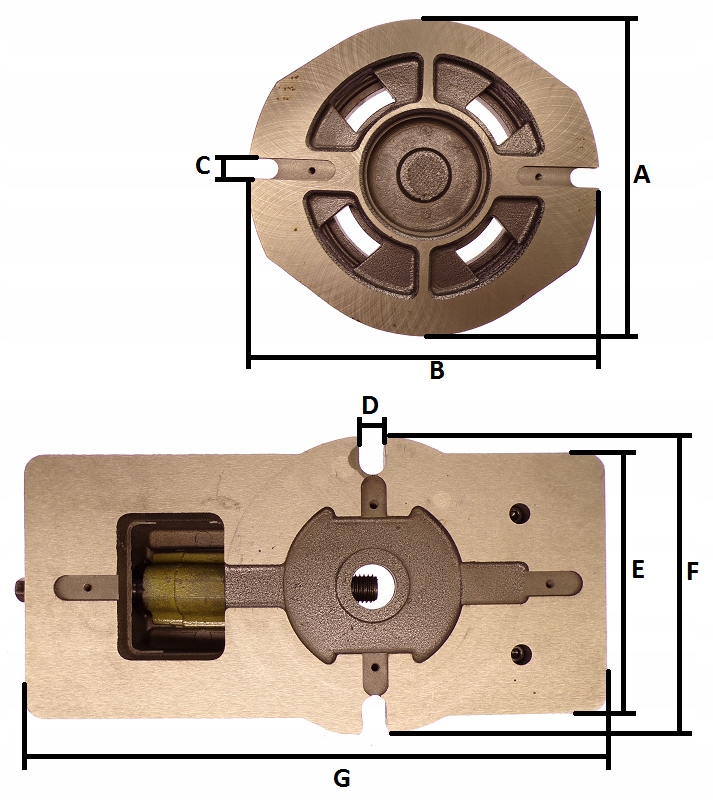

WYMIARY PODSTAWY OBROTOWEJ ORAZ PODSTAWY SAMEGO IMADŁA

• A -242mm
• B -265mm
• C -13,5mm
• D -13,5mm
• E -170mm
• F -182mm
• G -364mm

Maksymalne i minimalne wymiary rozsunięcia szczęk

• A -145mm
• B -340mm
• C -180mm

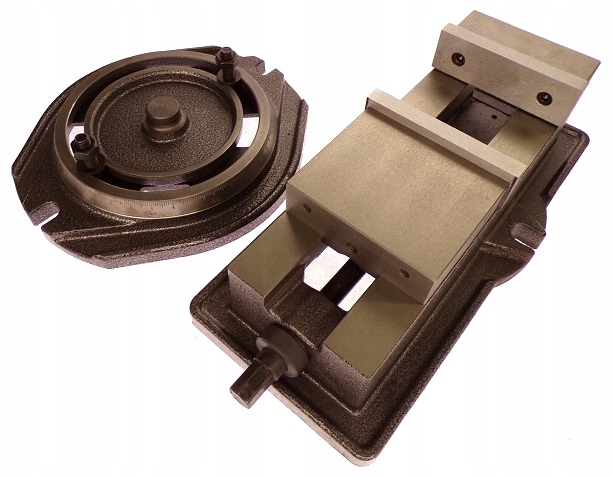

IMADŁO MOŻNA ODKRĘCIĆ OD PODSTAWY I UŻYWAĆ JAKO ZWYKŁEGO PŁASKIEGO IMADŁA MASZYNOWEGO

SZCZĘKI W IMADLE MOŻNA ZAMONTOWAĆ TRADYCYJNIE WEWNĄTRZ IMADŁA WTEDY ŚCISKAMY DETAL, LUB NA ZEWNĄTRZ WTEDY DETAL ŁAPIEMY OD WEWNĄTRZ NP. PRZY OBRABIANIU DETALI Z OTWOREM WEWNĄTRZ MAMY WTEDY MOŻLIWOŚĆ OBRÓBKI DETALU BEZ OGRANICZEŃ ŚCISKANEJ POWIERZCHNI.

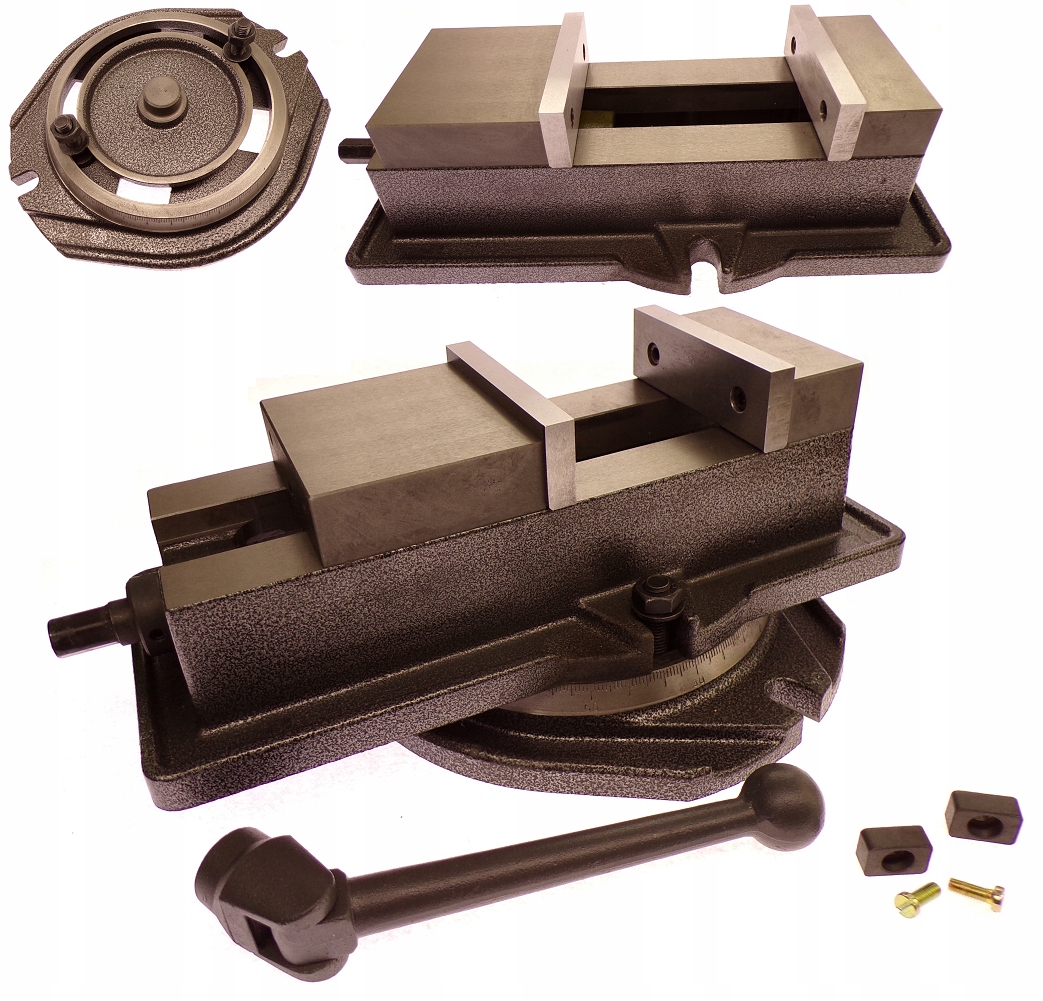

W zestawie otrzymujesz :

• Imadło 100mm z podstawą obrotową
• Korbę
• Kostki do ustawiania w kanałkach teowych

PONIŻEJ GALERIA ZDJĘĆ SPRZEDAWANEGO IMADŁA
