Ethernet в UART двухканальный конвертер для Raspberry Pi Pico

⭐ Konwerter Ethernet na UART dla Raspberry Pi Pico, 10/100M Obsługuje transmisję przezroczystą transmisji danych 2-CH Ethernet na UART

Specyfikacja modułu:

• ✅Napięcie robocze: 3,3V/5V
• ✅Prąd roboczy: 140mA
• ✅Szybkość transmisji TCP/UDP UART: 300bps ~ 921.6kbps
• ✅Poziom UART TTL: 3.3V/5V
• ✅temperatura przechowywania: -55℃ ~ 125℃
• ✅Temperatura pracy: -40℃ ~ 85℃

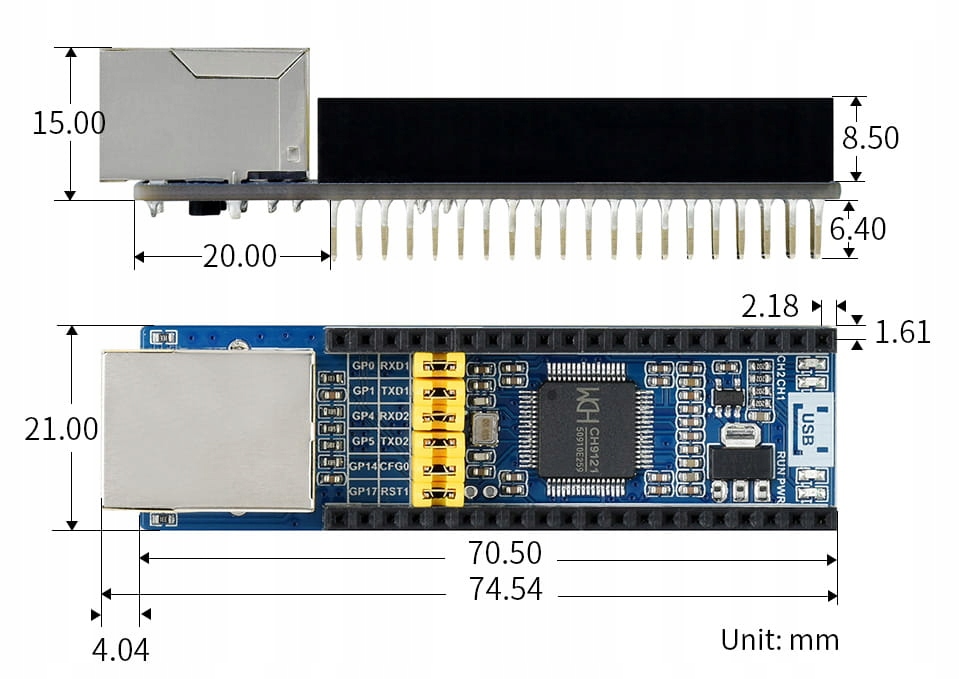

• ✅Wymiary 74,50 × 21,00mm
• ✅Wbudowane warstwy Ethernet MAC i PHY
• ✅Dwukierunkowa przezroczysta transmisja danych między UART a Ethernetem
• ✅10/100M, pełnodupleksowy/półdupleksowy interfejs Ethernet z automatyczną negocjacją, zgodny ze standardem 802.3
• ✅Auto-MDI/MDIX, automatyczne wykrywanie i przełączanie typu kabla
• ✅Obsługuje automatycznie uzyskiwany adres IP i dostęp do domeny DNS przez DHCP
• ✅Konfiguracja parametrów sieci, takich jak tryb pracy chipa, port, IP, za pomocą oprogramowania komputera hosta lub polecenia UART
• ✅Cztery tryby pracy: KLIENT TCP, SERWER TCP, KLIENT UDP, SERWER UDP
• ✅Równoczesna praca 2-CH UART, samodzielna przezroczysta transmisja dla każdego kanału
• ✅Komunikacja UART w trybie full-duplex lub half-duplex, obsługuje automatyczny przełącznik RS485 RX/TX
• ✅Obsługuje oprogramowanie wirtualnego portu szeregowego (w zestawie)
• ✅Obsługa mechanizmu KEEPALIVE
• ✅Zawiera zasoby programistyczne i instrukcję (przykłady dla Pico/Raspberry Pi/Arduino/STM32)

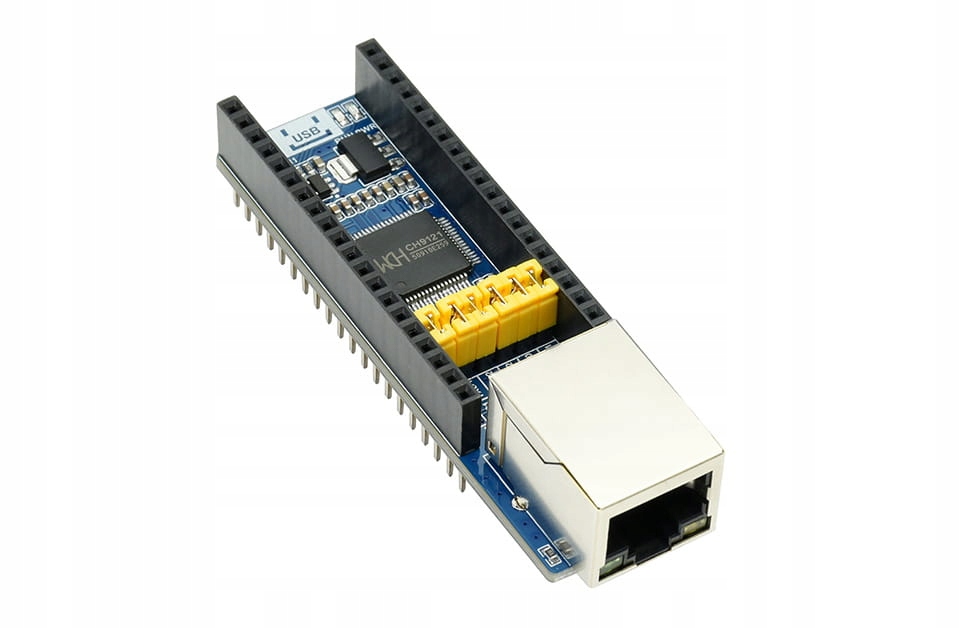

Budowa modułu:

1. ✅Wskaźnik połączenia UART 2
2. ✅Wskaźnik połączenia UART 1
3. ✅Wskaźnik stanu pracy CH9121
4. ✅Wskaźnik mocy

1. ✅Układ sterownika CH9121
2. ✅Układ scalony zasilania AMS1117-3.3 V
3. ✅Układ scalony zasilania RT9193-18 GB
4. ✅Złącze Ethernet

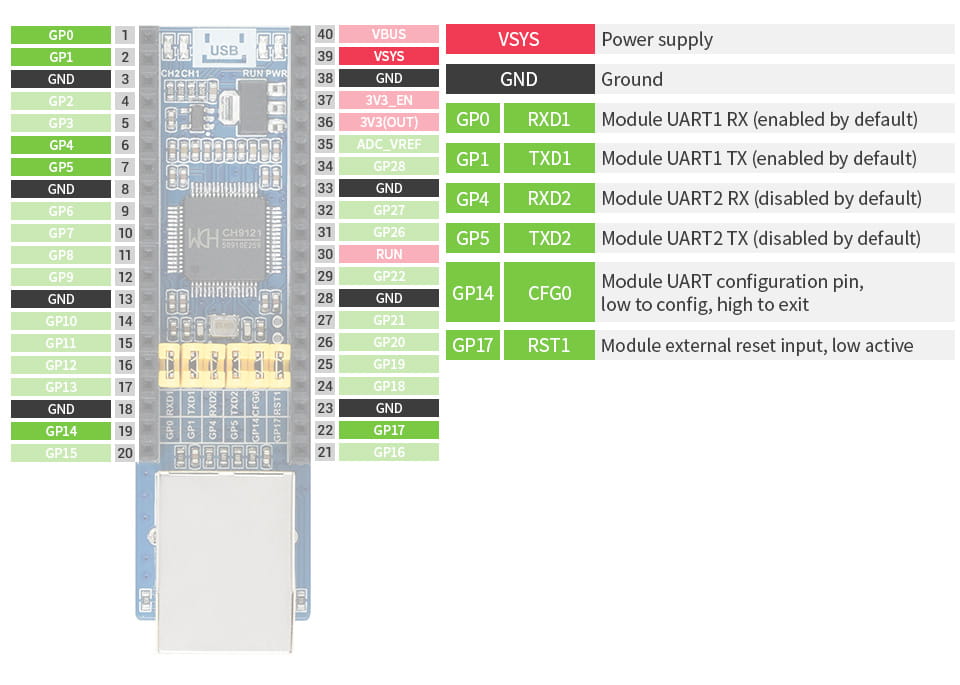

5. ✅Zworki konfiguracyjne pinów interfejsu

▶️Zestaw zawiera:

1. Pico-ETH-CH9121 x1

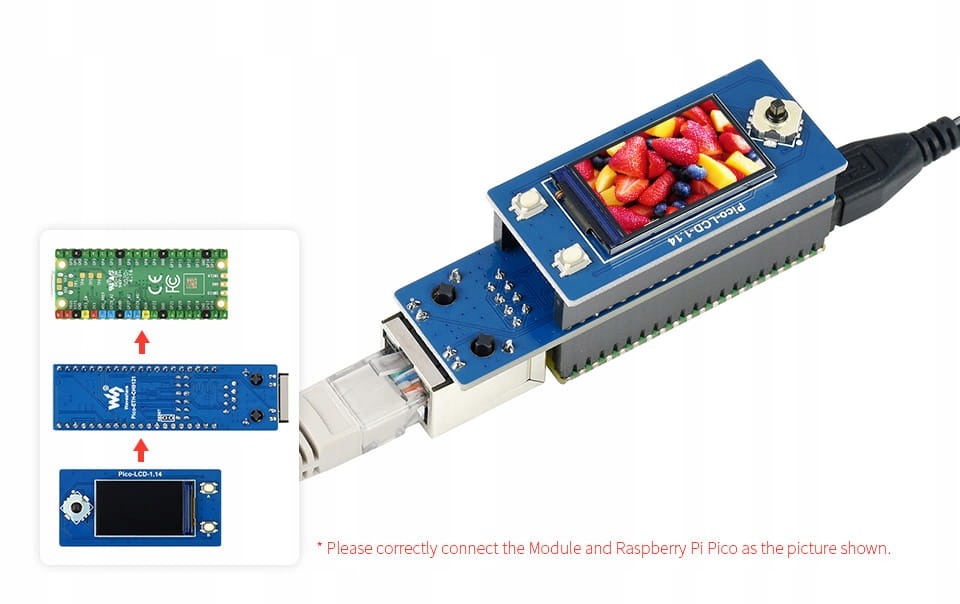

▶️Ekran LCD oraz Raspberry Pi Pico NIE są dołączone do zestawu!
