Adapter antenowy RF SMA/wtyk-RSMA/gniazdo HQ 50Ohm



#товара: 16147831932

Все товары продавца: Stratos_JW

Состояние Новый

Счет-фактура Я выставляю счет-фактуру НДС

Бренд Стратос

Вес с индивидуальной упаковкой 0.01 кг

Код производителя 62857

Количество 16 штук

  • Количество

  • Проблемы? Сомнения? Вопросы? Задайте вопрос!

    Adapter antenowy RF wtyk SMA - gniazdo RP-SMA HQ 50Ω

    nr katalogowy: 62857

    Opis przedmiotu

    Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/62857.htm

    Złącza rodziny SMA (SubMiniature version A) są miniaturowymi złączami wysokiej częstotliwości o impedancji 50Ω i paśmie pracy do 18GHz. Stosowane są najczęściej w urządzeniach i antenach WiFi oraz LTE. Złącza występują w wersjach SMA i RSMA różniących się rodzajem pinu centralnego. RSMA (RP-SMA Revers Polarity SMA) jest odmianą złącza SMA o identycznych rozmiarach z zamienionym pinem centralnym (wtyk SMA posiada pin męski zaś wtyk RSMA ma pin żenski i analogicznie gniazdo SMA posiada pin żeński zaś gniazdo RSMA ma pin męski.

    Oferowany adapter posiada z jednej strony wtyk SMA zaś z drugiej strony gniazdo RSMA (RP-SMA) i jest przejściówką do zamiany wtyku RSMA na wtyk SMA lub gniazda SMA na gniazdo RSMA. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza SMA oraz RSMA.

    Oferowany adapter wykonany jest z mosiądzu kolorowanego na złoto i posiada złocone styki. Impedancja adaptera wynosi 50Ω. Wymiarowanie prezentujemy poniżej:

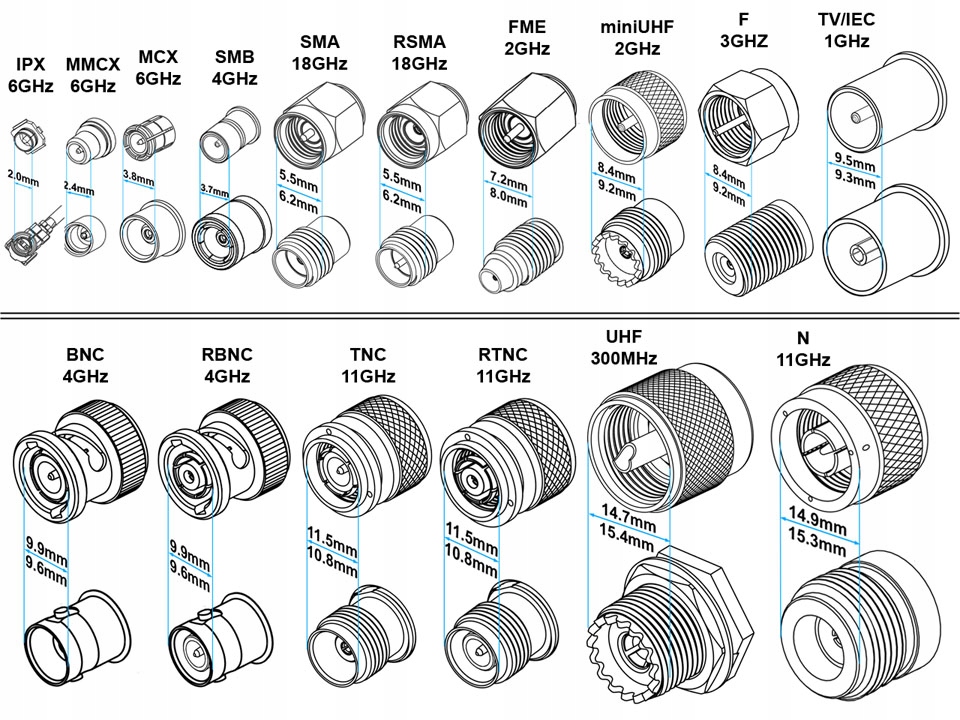

    Для передачи радиочастотных сигналов (Radio Frequency - высокая частота МГц-ГГц) используется многие виды коаксиальных разъемов. В устройствах и антеннах TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi и т. д. существуют разъемы, предназначенные для работы в частотных диапазонах от нескольких десятков МГц до нескольких десятков ГГц. Наиболее часто используемые разъемы представлены в таблице ниже - мы представляем в нем внешний вид штекеров и розеток данного типа, максимальную частоту работы и примерные диаметры разъемов.

    Dane techniczne

    • Materiał: mosiądz kolorowany na złoto, złocone styki
    • Złącza: wtyk SMA męski, gniazdo RP-SMA męskie
    • Impedancja: 50Ω
    • Pasmo pracy: <18GHz
    • Wymiary (długość/średnica): 21/8mm
    • Masa: ok. 4g

    Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
