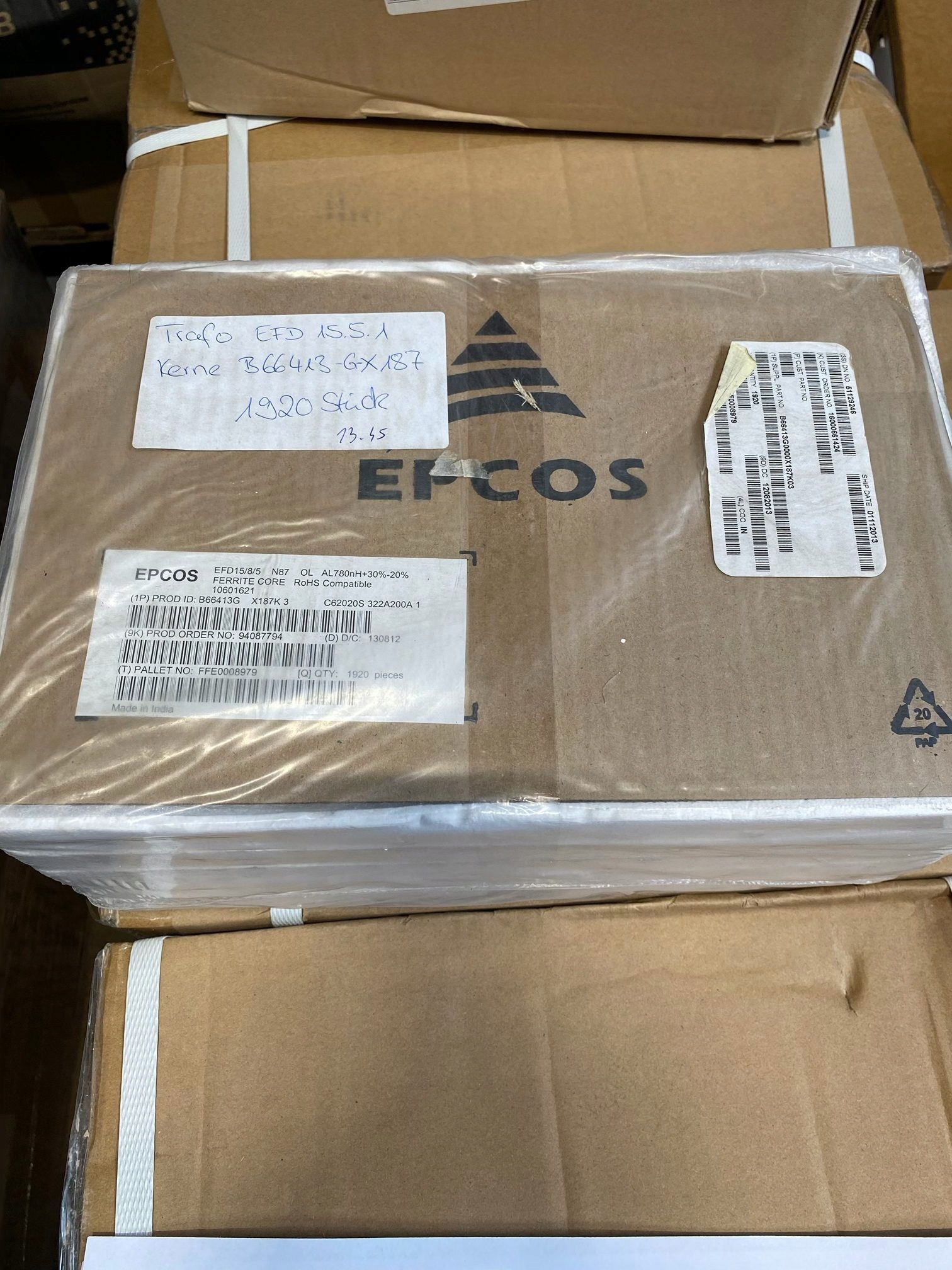

Rdzeń EFD15 B66413-G-X187 5szt.

Rdzeń EFD15 B66413-G-X187 to rdzeń ferrytowy o specjalnej konstrukcji, wykorzystywany głównie w zastosowaniach związanych z transformatorami i układami zasilającymi, szczególnie w zasilaczach impulsowych (SMPS), indukcyjnych układach magnetycznych oraz w urządzeniach elektronicznych. Jest to rdzeń o wymiarach w standardzie EFD15, który umożliwia efektywne przekazywanie energii oraz minimalizowanie strat w transformatorach.

Rdzenie EFD są szeroko stosowane w przemyśle elektroniki, a ich konstrukcja pozwala na uzyskanie wysokiej sprawności i małych rozmiarów urządzenia, przy jednoczesnym utrzymaniu odpowiednich parametrów magnetycznych. Model B66413-G-X187 jest przeznaczony do aplikacji, w których istotna jest niska impedancja oraz stabilność pracy przy wyższych częstotliwościach.

• Kod produktu:1EC1300045
• Rdzenie są nowe.
• Dostępna większa ilość.
• 1szt. = 5szt.

Specyfikacja:

Parametry ogólne:

• Typ rdzenia: EFD15
• Materiał rdzenia: Ferryt (zwykle materiał magnetyczny, np. Mn-Zn ferryt)
• Symbol: B66413-G-X187
• Rozmiar: Rdzeń w formacie EFD15, pasujący do typowych aplikacji transformatorów w tym rozmiarze
• Zastosowanie: Zasilacze impulsowe (SMPS), transformatorowe aplikacje magnetyczne, aplikacje indukcyjne, układy konwersji energii

Parametry magnetyczne:

• Indukcyjność: Typowo zależna od konstrukcji, wymaga dobrania odpowiednich uzwojeń i napięcia
• Częstotliwość robocza: Rdzeń jest zoptymalizowany do pracy przy wyższych częstotliwościach, w przedziale od 100 kHz do 1 MHz w zależności od aplikacji
• Przekładnia: Optymalizowana dla aplikacji niskonapięciowych, z większym naciskiem na wydajność energetyczną

Parametry mechaniczne:

• Wymiary rdzenia: Wymiary zgodne z normą EFD15, zapewniające kompatybilność z układami przeznaczonymi do montażu SMD i THT
• Konstrukcja: Rdzeń składa się z dwóch elementów, które po złożeniu tworzą zamkniętą strukturę magnetyczną. Konstrukcja ta jest zoptymalizowana pod kątem minimalizacji strat magnetycznych.
• Kolor: Zwykle rdzeń ferrytowy ma ciemną barwę w wyniku użycia odpowiednich materiałów ferrytowych

Parametry elektryczne:

• Impedancja: Odpowiednia dla transformatorów o wyższej częstotliwości pracy, zaprojektowany w celu minimalizacji strat energii w wyższych zakresach częstotliwości
• Wydajność: Optymalizowany do pracy w aplikacjach, które wymagają minimalizacji strat i dużej sprawności przy małych rozmiarach
• Zdolność do tłumienia: Bardzo efektywne tłumienie szumów i zakłóceń elektromagnetycznych w układach zasilających

Temperatura pracy:

• Zakres temperatur: Rdzeń EFD15 B66413-G-X187 jest przystosowany do pracy w szerokim zakresie temperatur, zwykle od -40°C do +125°C w zależności od warunków użytkowania

Zalety:

• Wysoka wydajność: Dzięki optymalnej konstrukcji rdzenia, urządzenia wykorzystujące EFD15 charakteryzują się dużą sprawnością i niskimi stratami energii.
• Niskie straty magnetyczne: Konstrukcja rdzenia minimalizuje straty energii w formie ciepła, co jest kluczowe w układach zasilania.
• Kompatybilność z wyższymi częstotliwościami: Doskonale sprawdza się w aplikacjach wymagających pracy przy częstotliwościach powyżej 100 kHz.
• Kompaktowe wymiary: Rdzeń EFD15 jest stosunkowo mały, co pozwala na projektowanie układów o małych rozmiarach, idealnych do zastosowań wymagających oszczędności miejsca.
• Odporność na wysokie temperatury: Wytrzymuje wysokie temperatury pracy, co czyni go odpowiednim do zastosowań w trudnych warunkach.

Zastosowanie:

• Zasilacze impulsowe (SMPS): Wykorzystywany w transformatorach zasilaczy impulsowych do konwersji napięcia w wyższych częstotliwościach.
• Transformatory: Stosowany w aplikacjach wymagających efektywnego przekazywania energii, takich jak transformatory dla urządzeń elektronicznych.
• Układy konwersji energii: Używany w aplikacjach konwersji energii, w tym w urządzeniach energetycznych i elektronicznych.
• Aplikacje indukcyjne: Idealny do zastosowań w układach indukcyjnych, takich jak filtry i transformatory w aplikacjach audio, telekomunikacyjnych oraz w medycynie.
