HLK-LD2420 - Moduł Radarowy do Wykrywania Ruchu i Obecności 24GHz

HLK-LD2420 - Moduł radarowy do wykrywania ruchu oraz mikroruchów, pracujący w paśmie częstotliwości 24 GHz

HLK-LD2420 User Manual do pobrania jako załącznik na tej aukcji

HLK-LD2420 to wysokowydajny moduł radarowy o częstotliwości 24 GHz, wyposażony w jedną antenę nadawczą i jedną odbiorczą. Dzięki zaawansowanej technologii pomiaru odległości radarowej w zakresie fal milimetrowych oraz własnej technologii przetwarzania sygnału opartej na układach z serii S3, moduł ten zapewnia precyzyjne wykrywanie ruchu, mikroruchów oraz obecności nieruchomych ciał ludzkich.

Moduł HLK-LD2420 jest przeznaczony głównie do zastosowań wewnętrznych, gdzie monitoruje obecność poruszających się lub lekko poruszających się osób w danym obszarze, aktualizując wyniki detekcji w czasie rzeczywistym. Maksymalny zasięg wykrywania wynosi 8 metrów, a użytkownik może łatwo skonfigurować zakres detekcji, czułość oraz czas odświeżania w różnych strefach. Obsługuje interfejsy GPIO oraz UART, co umożliwia szybkie podłączenie i elastyczne zastosowanie w różnych inteligentnych scenariuszach i produktach końcowych.

Montaż i zakres detekcji

Moduł HLK-LD2420 umożliwia montaż zarówno na suficie, jak i na ścianie, jednak zalecana metoda to montaż sufitowy.

Orientacja radaru jest przedstawiona na zdjęciu obok Oś Y wynosi 0°, oś X wynosi 90°, a oś Z jest prostopadła do płaszczyzny XY (nazywana również kierunkiem normalnym). Dzięki temu użytkownicy mogą dostosować ustawienie modułu do swoich potrzeb, optymalizując zasięg detekcji oraz kąt widzenia w zależności od zastosowania i środowiska instalacji.

Montaż Sufitowy

Zalecana wysokość montażu sufitowego dla modułu radarowego HLK-LD2420 wynosi od 2,7 m do 3 m. W domyślnej konfiguracji maksymalny zasięg wykrywania ruchu tego modułu obejmuje stożkową przestrzeń trójwymiarową. Moduł ten doskonale sprawdza się w monitorowaniu ruchu w pomieszczeniach, zapewniając szeroki zakres detekcji przy jednoczesnym zachowaniu precyzyjnych i stabilnych wyników.

Taka konfiguracja jest idealna dla zastosowań wymagających monitorowania większych obszarów, takich jak inteligentne oświetlenie, zabezpieczenia czy zarządzanie budynkami.

Zakres detekcji ruchu i mikroruchu przy wysokości montażu 2,7 m dla tej konfiguracji referencyjnej jest przedstawiony na zdjęciu. Przy takiej wysokości montażu, moduł HLK-LD2420 zapewnia optymalną skuteczność wykrywania zarówno większych ruchów, jak i subtelnych mikroruchów w określonym obszarze, co sprawia, że jest idealnym wyborem do zastosowań, gdzie precyzyjne monitorowanie ruchu jest kluczowe.

Montaż na Ścianie

Zalecana wysokość montażu na ścianie dla modułu radarowego HLK-LD2420 wynosi od 1,5 m do 2 m. W przypadku montażu na ścianie, oś X modułu radarowego skierowana jest w kierunku poziomym, oś Y skierowana jest w górę, a oś Z wskazuje obszar detekcji.

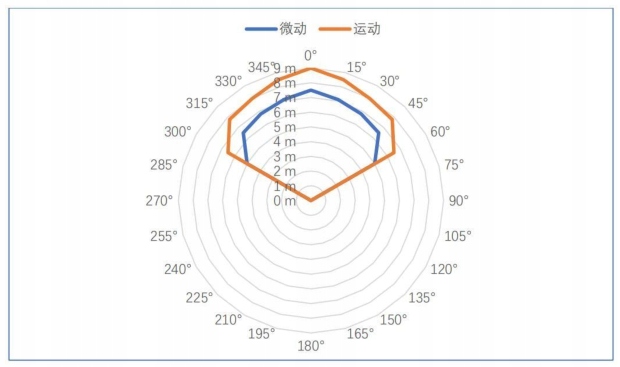

Maksymalny zasięg wykrywania ruchu dla modułu HLK-LD2420 zamontowanego na ścianie w domyślnej konfiguracji to sektor trójwymiarowy o promieniu 8 m i kącie ±45° w kierunkach poziomym i pionowym.

Zakres detekcji dla tego rozwiązania przy wysokości montażu na ścianie wynoszącej 1,5 m. Taka konfiguracja jest idealna dla zastosowań wymagających precyzyjnego monitorowania obszaru przed urządzeniem, takich jak kontrola dostępu, oświetlenie czy systemy bezpieczeństwa.

Główne Cechy Modułu HLK-LD2420

• Jednoukładowy inteligentny czujnik radarowy SoC z wbudowanym oprogramowaniem algorytmu inteligentnego.
• Ultra-mały rozmiar modułu: 20 mm × 20 mm.
• Gotowy do użytku (plug-and-play) dzięki wgranej domyślnej konfiguracji czujnika ruchu.
• Pasmo ISM 24 GHz z zatwierdzeniami regulacyjnymi FCC, CE oraz spektrum wolnym od opłat.
• Zasilanie 3,3 V, obsługa szerokiego zakresu napięcia od 3,0 V do 3,6 V.
• Średni prąd roboczy wynoszący 50 mA.
• Wykrywanie ruchu i mikroruchów ludzkiego ciała.
• Raportowanie wyników detekcji w czasie rzeczywistym.
• Podział zakresu detekcji, umożliwiający całkowite ekranowanie zakłóceń spoza strefy.
• Detekcja bliskiego zasięgu od 0,2 m, brak martwej strefy.
• Zasięg detekcji ruchu do 8 m.
• Szeroki kąt detekcji, pokrywający zakres ±60°.
• Obsługa różnych metod instalacji, takich jak montaż sufitowy lub na ścianie.
• Niezależna konfiguracja stanów wyzwalania i utrzymywania, wysoka odporność na zakłócenia.

HLK-LD2420 to zaawansowany moduł radarowy, idealny do szerokiej gamy zastosowań, w których kluczowe jest precyzyjne i niezawodne wykrywanie ruchu oraz obecności ludzkiego ciała.
