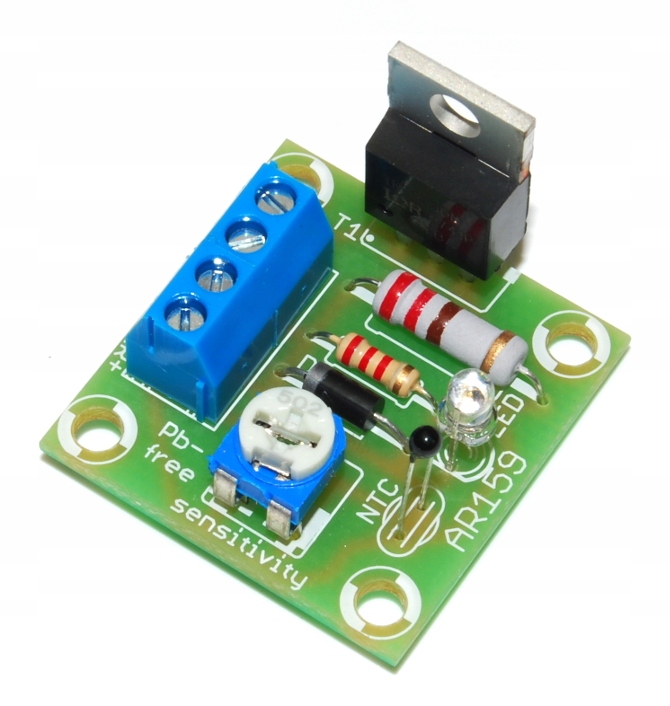

AR159 Regulator obrotów wentylatora 12V 1.5A (20W)

zestaw do samodzielnego montażu (wymaga lutowania)

wyprodukowano w POLSCE

Układ steruje pracą wentylatora, dostosowując się do chwilowych potrzeb w chłodzeniu. Pracuje jako regulator, zwiększając lub zmniejszając jego obroty tak, aby zapewnić nadzorowanemu urządzeniu optymalne warunki pracy. W trybie spoczynkowym ustawiono stałe, wolne obroty wentylatora, które wzrastają wraz ze wzrostem temperatury. Regulację czułości na temperaturę dokonujemy potencjometrem.

Regulowanie obrotów wentylatora zmniejsza zapotrzebowanie na prąd, ogranicza hałas oraz podnosi trwałość silnika. Układ z wentylatorem można zastosować do chłodzenia komputerów PC, zasilaczy, wzmacniaczy mocy, regulatorów lub innych urządzeń, które w czasie pracy wydzielają znaczne ilości ciepła. Dzięki zastosowaniu tranzystora IRF, możliwe jest sterowanie nawet dużymi wentylatorami o poborze prądu ponad 1.5A. Niewielkie wymiary płytki pozwalają na bezproblemowe umieszczenie modułu w innych urządzeniach.

Parametry techniczne

• sterowanie obrotami wentylatora 12V w zależności od temperatury otoczenia
• regulacja czułości za pomocą potencjometru
• zakres regulacji 20°C-125°C
• obciążalność prądowa do 1.5A, 20W (przy prądzie maksymalnym należy zastosować radiator na tranzystorze)
• zasilanie 12VDC
• wymiary płytki 28x29mm
• w zestawie: płytka PCB, POLSKA dokumentacja, komplet elementów

Dokumentacja w PDF do pobrania i film video pod adresem (skopiuj link do okna przeglądarki):

⬇️ https://arlistudio.pl/files/pl/AR159.pdf

▶️ https://www.youtube.com/watch?v=KMxro1KSdfc
