Moduł MB102 V2 do zasilania płytek stykowych 5V/ 3.3V - USB LED - Arduino

Moduł MB102 do zasilania płytek stykowych 5V/ 3.3V - z USB, LED i wyłącznikiem

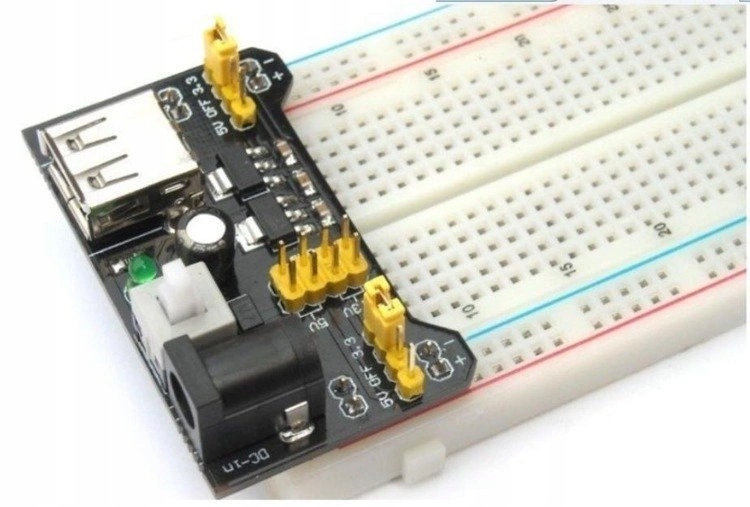

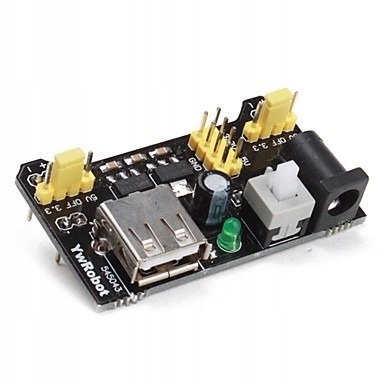

Uniwersalny Moduł MB102 zasilania płytek stykowych.

Moduł pozwala w łatwy sposób doprowadzić napięcie stabilizowane 5V lub 3,3V do szyn tej płytki.

Cechy produktu i dane techniczne

• Napiecie wyjściowe: 3,3 V lub 5V
• Zasilanie z zewnątrz poprzez
• port USB komputera - maksymalny prąd 500mA
• lub wtykiem DC 2.5/5.5. - maksymalny prąd 700mA - zasilacz sieciowy
• Urządzenie posiada także wyjście USB typ A umożliwiające wyprowadzenie zasilania 5V dla innych układów np. Arduino
• Przy pomocy zworek użytkownik wybiera poziom napięcia, 3,3 V lub 5 V, dla danej szyny płytki.
• Zamontowany wyłącznik On-Off pozwalający w dowolnej chwili odłączyć zasilanie
• Dioda LED sygnalizująca podłączenie zasilania
• konfiguracja napięć za pomocą zworek
• Wejście DC 2,1 x 5,5 mm umożliwiające wpięcie zasilacza sieciowego 6,5 V - 12 V - polecany zasilacz impulsowy 12V 5A

Wybór napięcia zasilania

• Napięcie wyjściowe wybierane jest za pomocą zworek na każdą szynę boczną płytki stykowej.
• Do dyspozycji użytkownika jest wartość 5 V oraz 3,3 V (na każda linię można wybrać dowolną wartość).
• Dodatkowo zasilanie można podłączyć ze złącza znajdującego się w centralnej części płytki za pomocą przewodów.
