Описание

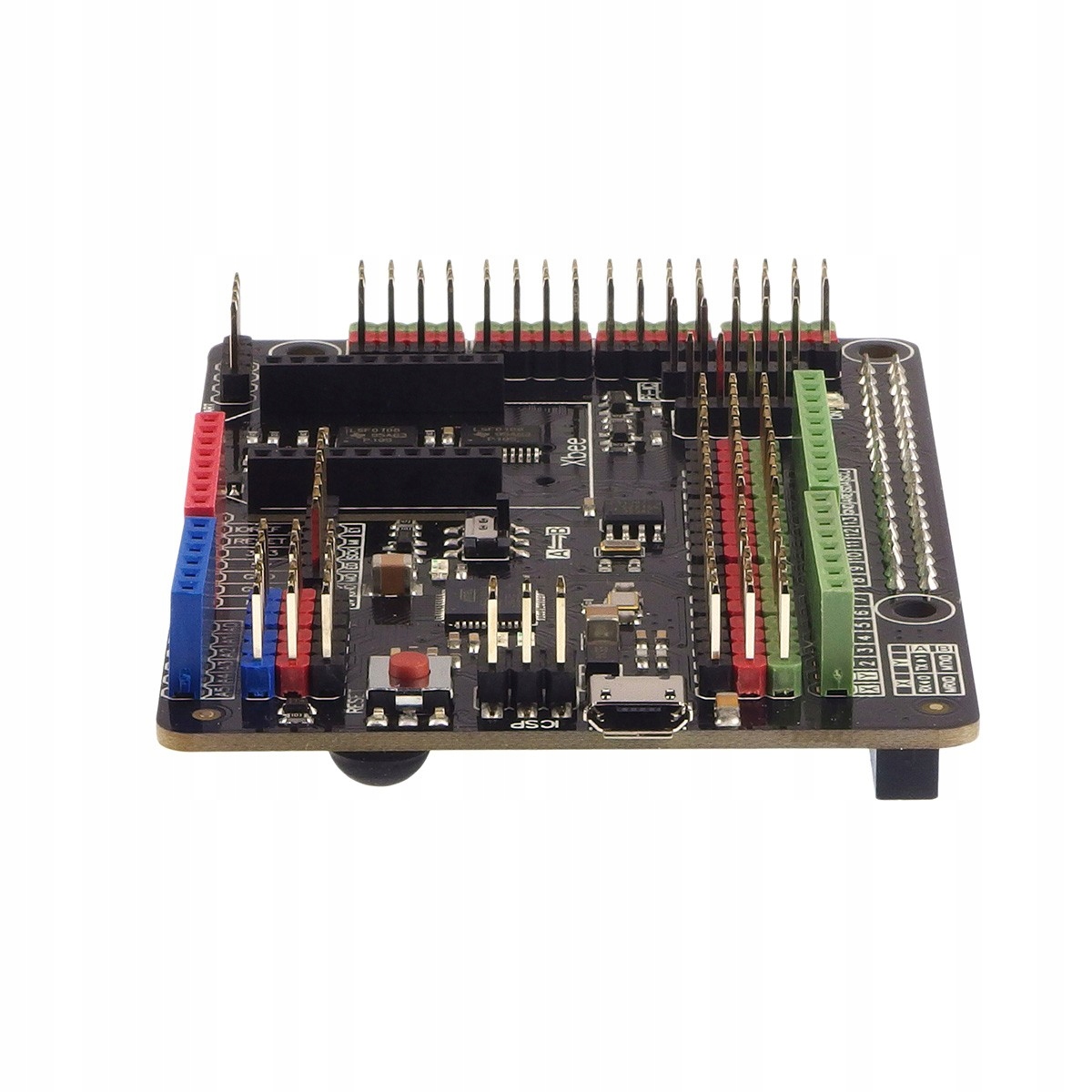

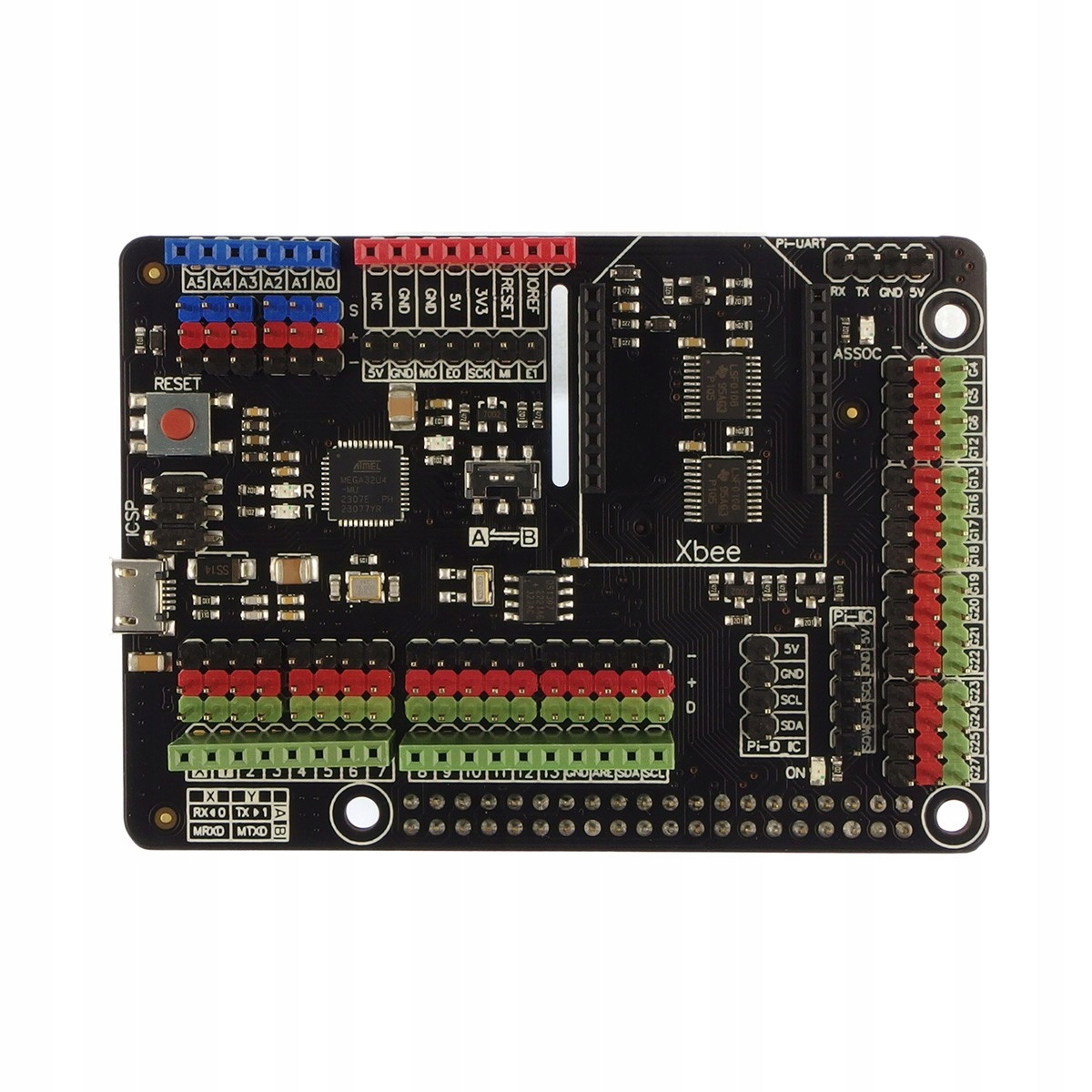

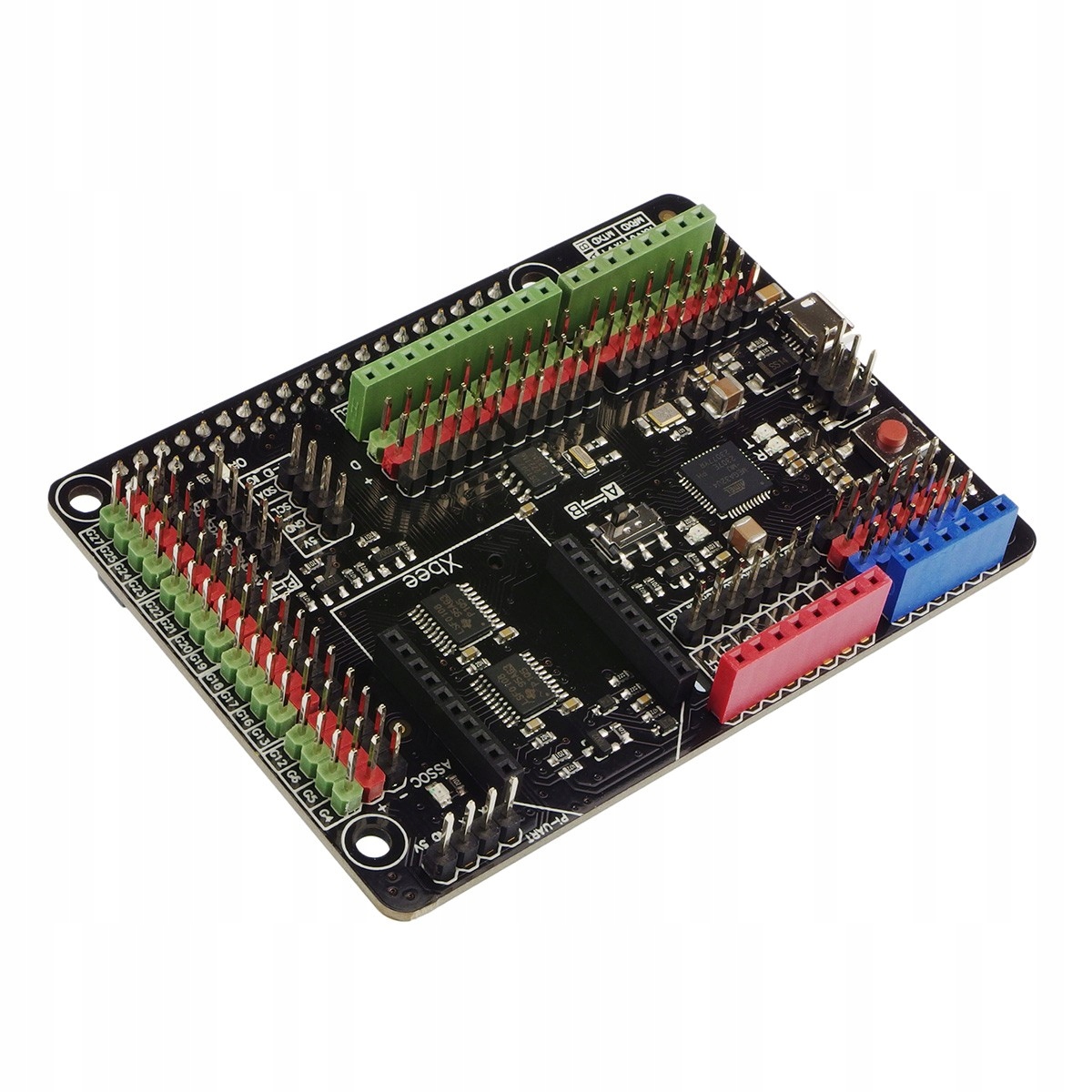

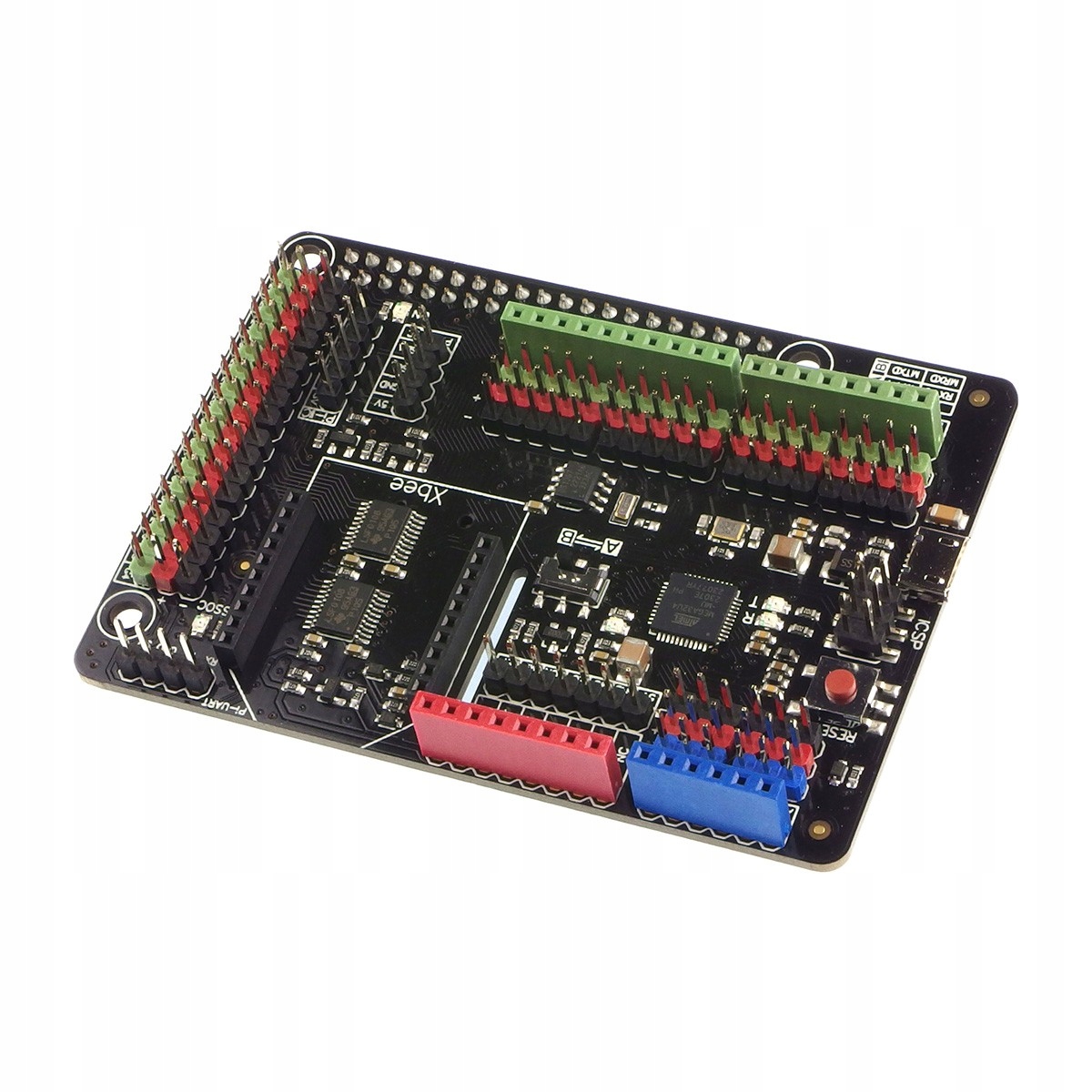

Оверлей Arduino предназначен для работы с мини-компьютером Raspberry Pi. Позволяет подключение возможности мини-компьютера и платы Arduino в одном устройстве. На пластине находится микроконтроллер ATmega32u4 программируется с уровня Raspberry Pi в среде Arduino IDE. Наложение имеет выводимые контакты Arduino Leonardo, а также контакты Raspberry Pi (в соответствии со стандартом Gravity), а мини-компьютер подключается через 40-контактный разъем. Микроконтроллер ATmega32u4 взаимодействует с Raspberry Pi через интерфейс UART и отображается в системе как последовательный порт. Кроме того, на на плате установлены часы RTC и совместимый с Xbee разъем, благодаря чему комплект получает возможность беспроводной связи. Оверлей делает Raspberry Pi совместимым с все датчики предназначены для Arduino и значительно расширяют возможности мини-компьютера. На вики-странице продукта доступно руководство по установке и эксплуатации наложения.

Свойства

• Встроенный микроконтроллер: ATmega32u4
• Сопоставление контактов в соответствии с Arduino
• Совместим со всеми стандартными накладками и датчиками Arduino
• Цифровой IO Arduino: 20
• Аналоговый ввод-вывод Arduino: 6
• GPIO Raspberry Pi B: 16
• Raspberry Pi B I2C: 1
• Raspberry Pi B ID_I2C: 1
• Raspberry Pi B SPI: 1
• Raspberry Pi B TTL UART: 1
• XBee совместимый разъем

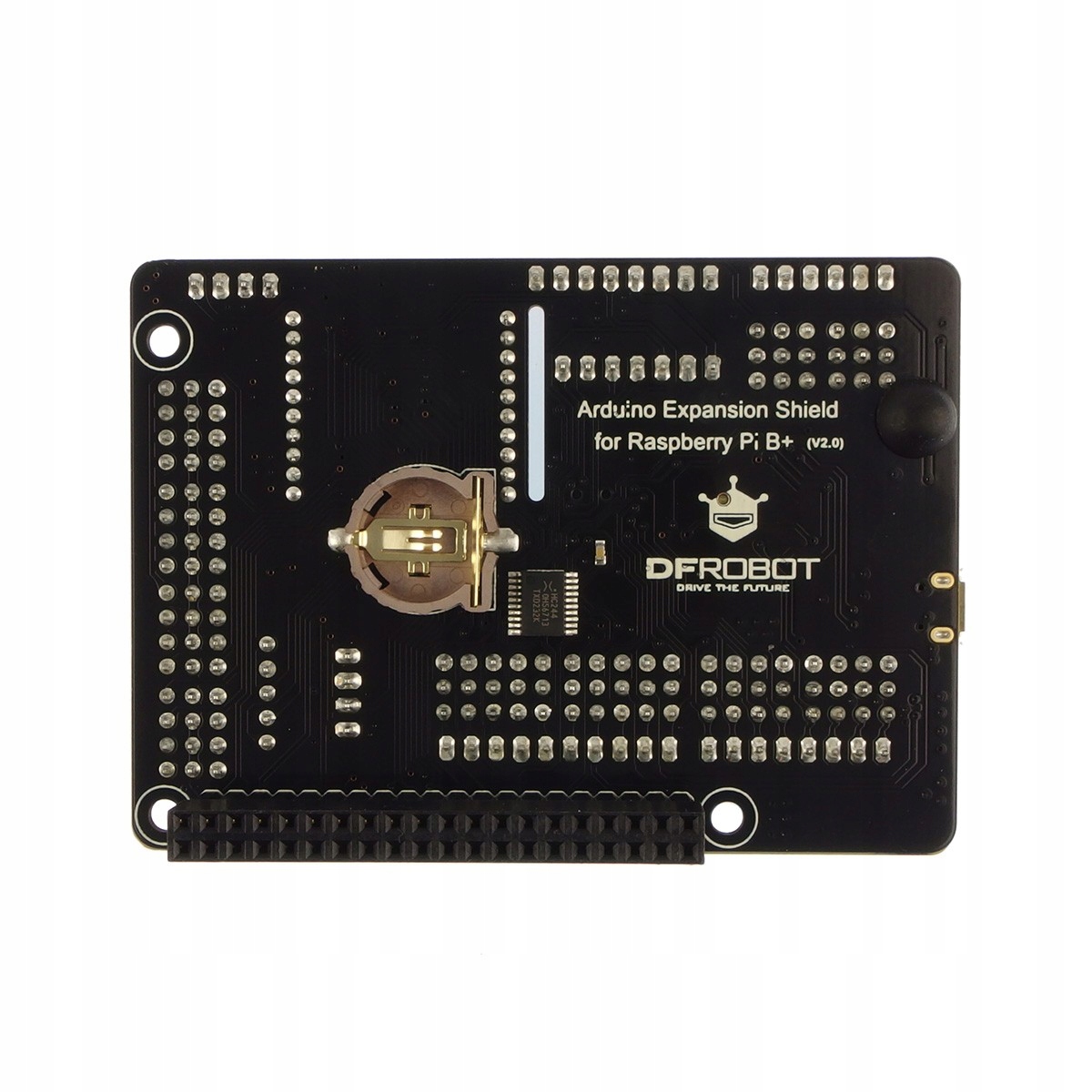

• Встроенный модуль RTC DS1307
• Двунаправленный преобразователь логического уровня 3,3 - 5 в
• Напряжение: 5 В (источник питания prez microUSB)
• Размер: 88 x 56 x 26 мм

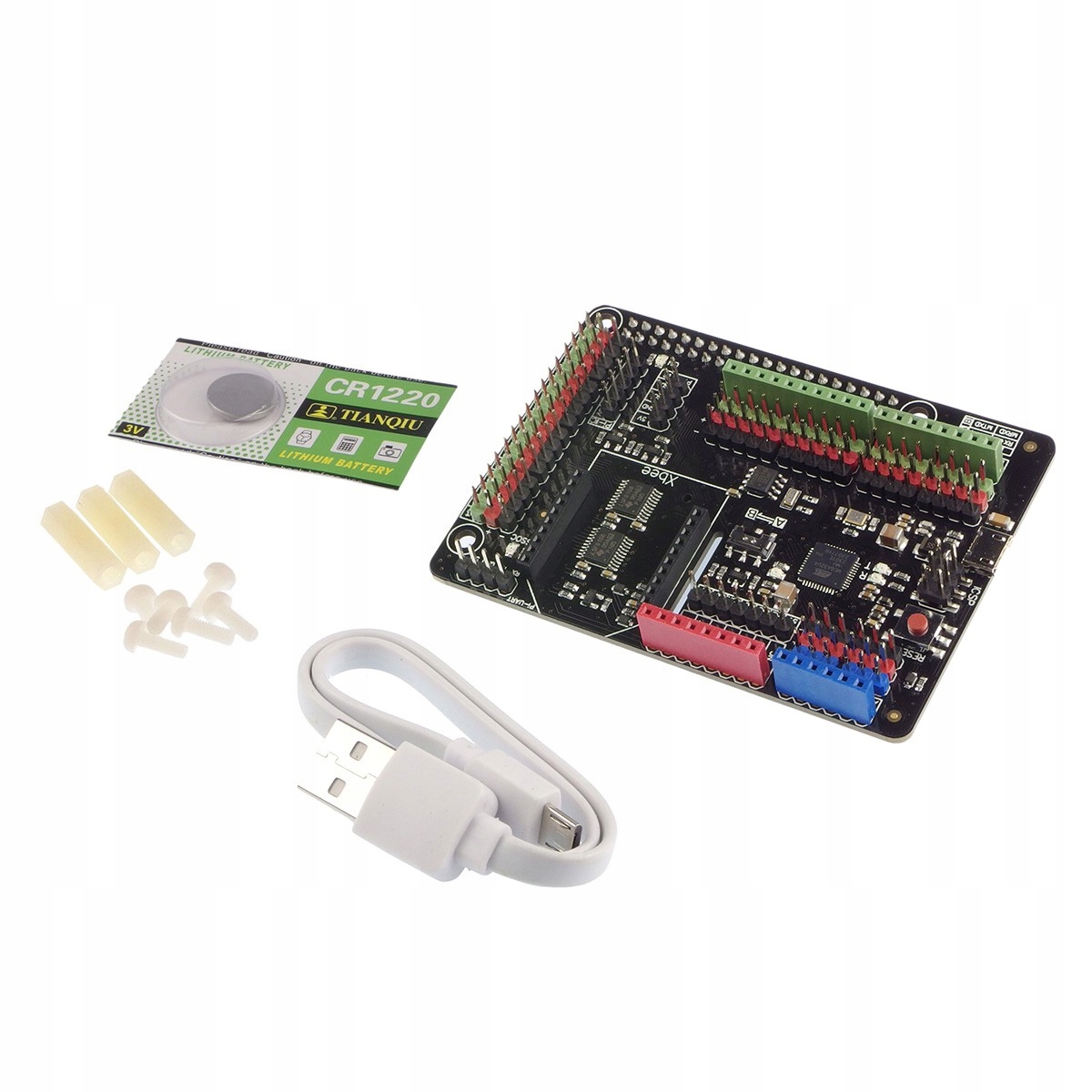

В комплекте

• Оверлей Arduino для Raspberry Pi
• Кабель microUSB 20 см
• Аккумулятор CR1220
