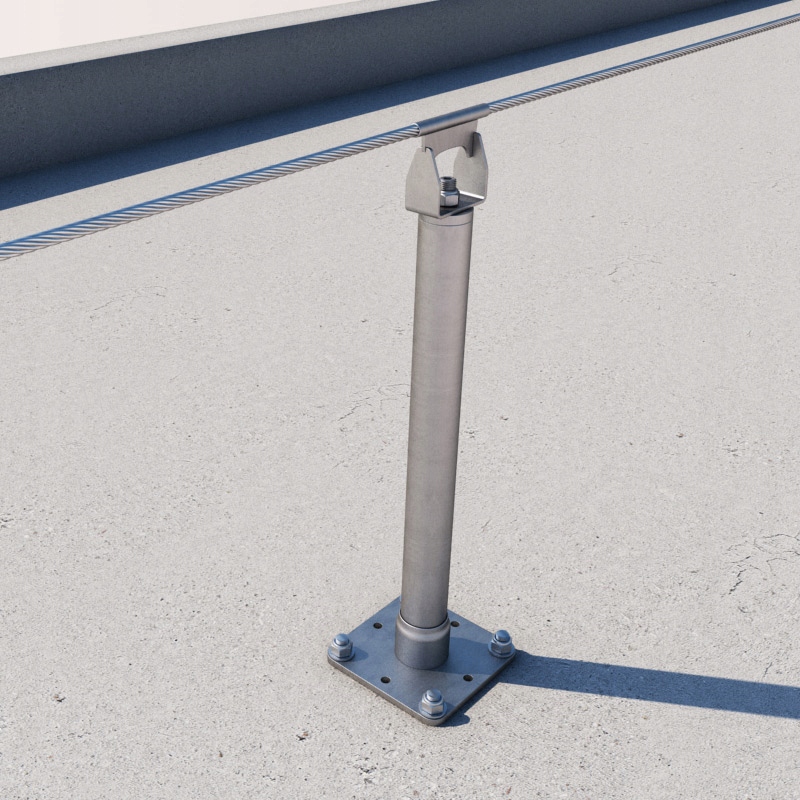

Słupek asekuracyjny drewno/beton/stal Rothoblaas – Tower 600

Słupek asekuracyjny Rothoblaas Tower 600 dzięki swojej budowie może być instalowany w betonie, w stali oraz w drewnie za pomocą dedykowanych wkrętów VGS Ø 9 mm. Słupek może być podstawą do systemu linowego EN 795 C lub pojedynczym punktem kotwiczącym zgodnym z normą EN 795 A. Tower 600 zapewniającego ochronę dla 4 pracowników.

Słupek asekuracyjny – Rothoblaas Tower 600 – najważniejsze cechy:

• punkt kotwiczący przeznaczony do ochrony 4 osób
• montaż w wielu strukturach: beton, stal, drewno
• możliwość montażu na poziomych i skośnych strukturach
• ochrona w każdym kierunku – 360° (dzięki zastosowaniu punktu obrotowego AOS01)
• waga: 4000 g
• materiał: stal zabezpieczona galwanicznie
• certyfikacja: EN 795 typ A, EN 795 C)

Montaż stałych punktów asekuracyjnych powinien zostać powierzony osobom posiadającym odpowiednie kwalifikacje. Przed montażem należy zapoznać się z instrukcją montażu. Zgodnie z normą EN 795 stałe punkty kotwiczące powinny być poddawane kontroli nie rzadziej niż raz w roku.

Słupek asekuracyjny Rothoblaas Tower 600 – dodatkowe informacje:

• Słupki występują w wersji z nachyloną o 22° podstawą do montażu na skośnych powierzchniach
• Towery mogą być wyposażone w adaptor Tower Peak umożliwiający montaż na szczycie kalenicy
• Słupki Tower mogą być montowane między krokwiami dzięki zastosowaniu Tower Slope

Słupek asekuracyjny Rothoblaas Tower 600 to bardzo uniwersalny produkt, który bez problemu można zainstalować w betonie, stali i drewnie. Montaż w betonie można realizować za pomocą szpilek kotwionych chemicznie lub przy użyciu kotew mechanicznych. Instalacja w strukturze stalowej możliwa jest za pomocą śrub M12 A2. W belkach drewnianych montaż jest możliwy po zastosowaniu ośmiu dedykowanych wkrętów VGS Ø 9 mm. Słupek może być instalowany na płaskich i nachylonych powierzchniach.

Tower wykonany jest z 48 mm rury zakończonej podstawą o wymiarach 150 x 150 mm. W podstawie znajdują się cztery otwory montażowe Ø15 mm do montażu w betonie i stali oraz dodatkowe 4 otwory Ø10 mm przeznaczone do wkrętów do drewna VGS. Połączenie podstawy słupka z rurą jest wzmocnione dodatkowa tuleją, która wzmacnia łącznie i zapewnia absorpcję energii przez kontrolowane zgięcie słupka. Słupek Tower zakończymy jest gwintem M16 pozwalającym na montaż elementów końcowych.

Słupki Tower Rothoblaas występują w różnych długościach od 300, 400, 500, 600 mm, co pozwala na dopasowanie długości słupka do grubości ocieplenia. Standardowo słupki wykonywane są ze stali galwanicznie zabezpieczonej (stal klasy S235JR), ale w ofercie firmy Rothoblaas występują także słupki wykonane ze stali nierdzewnej (AISI304).

Montaż w betonie

Słupek asekuracyjny Rothoblaas Tower 600 z powodzeniem można instalować w betonie za pomocą żywic poliestrowych lub kotew mechanicznych.

• klasa betonu: C 20/25
• średnica otworu: 12 mm (przy kotwieniu chemicznym 14 mm)
• minimalna głębokość otworu: 90 mm
• odległość od krawędzi: 105 mm
• minimalna grubość betonu: 140 mm
• moment dokręcenia: 50 Nm
• kotwienie chemiczne: zgodnie z instrukcją (min głębokość 90 mm)

Montaż w drewnie

Zastosowanie 8 sztuk wkrętów VGS Ø 9 mm umożliwia montaż Rothoblaas Tower 600 w drewnie.

• klasa drewna: GL24h (EN 14080)
• minimalne wymiary belki: 160 x 160 mm
• minimalna głębokość montażu: 145 mm
• wkręty montażowe: VGS Ø 9 mm 160 mm + 4 podkładki
• minimalna odległość od krawędzi: zalecany montaż na środku belki

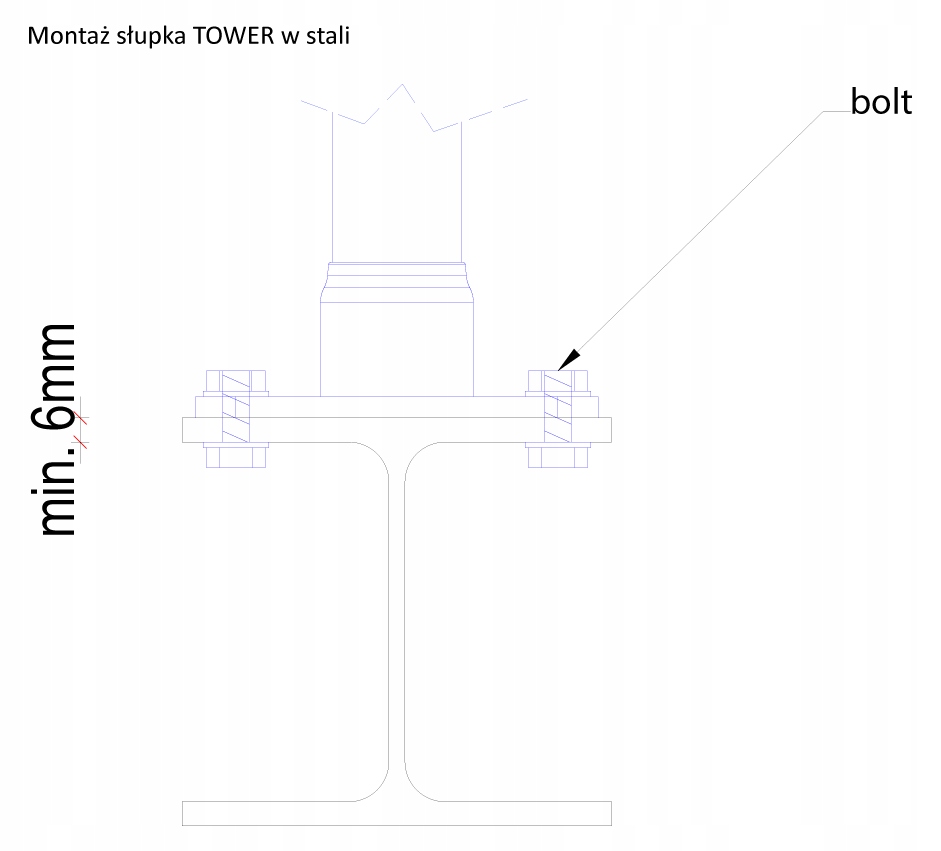

Montaż w stali

Słupek asekuracyjny Rothoblaas Tower 600 można instalować w strukturze stalowej przy zachowaniu następujących wytycznych.

• klasa stali: S235JR
• średnica otworu: 12,5 mm
• minimalna odległość od krawędzi 20 mm
• śruby montażowe: 4 x M12 A2 z nakrętkami samokontrującymi
