Tester kabli RJ45 i BNC lokalizacja przerw OKABLOWANIA TDR 3 km WYŚWIETLACZ

Tester kabli BNC RJ45 VOLTCRAFT TDR

Precyzyjny miernik długości kabli z technologią TDR (reflektometr Time Domain) do pomiaru długości kabla. Miernik może być stosowany do każdego kabla, który składa się z co najmniej dwóch izolowanych metalowych elementów, z których jednym może być tuleja lub ekranowanie kabla.

Za pomocą przycisków wyboru funkcji miernik można dokładnie dostosować do testowanego kabla. Dostosowanie prędkości propagacji (V.O.P.) umożliwia bardzo dokładny pomiar odległości.

• Wyświetlacz 2,4 cala
• Minimalna długość do testów > 5 m (kabel do transmisji danych i kabel koncentryczny)
• Dokładność 0,1 m
• Zakres odległości: Automatyczna kontrola długości
• Wybór impedancji: Automatyczny wybór impedancji wyjściowej
• Współczynnik prędkości: Regulowany od 1 % do 99,9 %
• Przyłącza (kabel testowy) BNC, RJ45
• Typy kabli 20 standardowych typów kabli wstępnie ustawionych
• 99 Miejsca w pamięci
• Warunki pracy 0 do +40 ºC,
• Wymiary (dł. x szer. x głęb.) 152 x 61 x 34 mm
• Waga 230 g

Maksymalna długość do testów:

• 3,0 km @ V.O.P ≤99,9 %
• 2,4 km @ V.O.P ≤80,0 %
• 2,0 km @ V.O.P ≤66,0 %
• 1,5 km @ V.O.P ≤50,0 %

ID: P711

Cechy i funkcje

• Wysoka dokładność
• Łatwa obsługa
• Kolorowy wyświetlacz TFT 2,4”
• Menu ekranowe
• Automatyczne zerowanie i automatyczne ustawianie zakresu
• Wstępnie ustawionych 20 standardowych wartości odniesienia dla wszystkich typów kabli
• Regulowane automatyczne wyłączanie
• Automatyczne dostosowanie czułości do dużej ilość różnych typów kabli, tylko współczynnik prędkości musi być ustawiony ręcznie
• Funkcja pomiarowa do ustalenia współczynnika prędkości
• 99 miejsc w pamięci, jako pomoc podczas analizy nieznanych typów kabli

Przyjazne dla użytkownika menu

Tester okablowania do kontroli 2 do 8-biegunowych przewodów i ich ekranowania z następującymi przyłączami: RJ45 i BNC. Kable bez łączników mogą zostać podłączone za pomocą dostarczonych kabli z zaciskami krokodylkowymi lub za pomocą końcówek pomiarowych.

Lokalizacje długości i uszkodzeń są możliwe przy długościach kabli co najmniej 5 m do 3000 m. Maksymalna długość pomiaru zależy od wartości współczynnika prędkości propagacji kabla. Nieznane współczynniki prędkości można określić i zapisać, testując kable o znanej długości. Wyniki testu są wyświetlane na wyświetlaczu.

Pomiarów dokonuj tylko w urządzeniach odłączonych od zasilania elektrycznego.

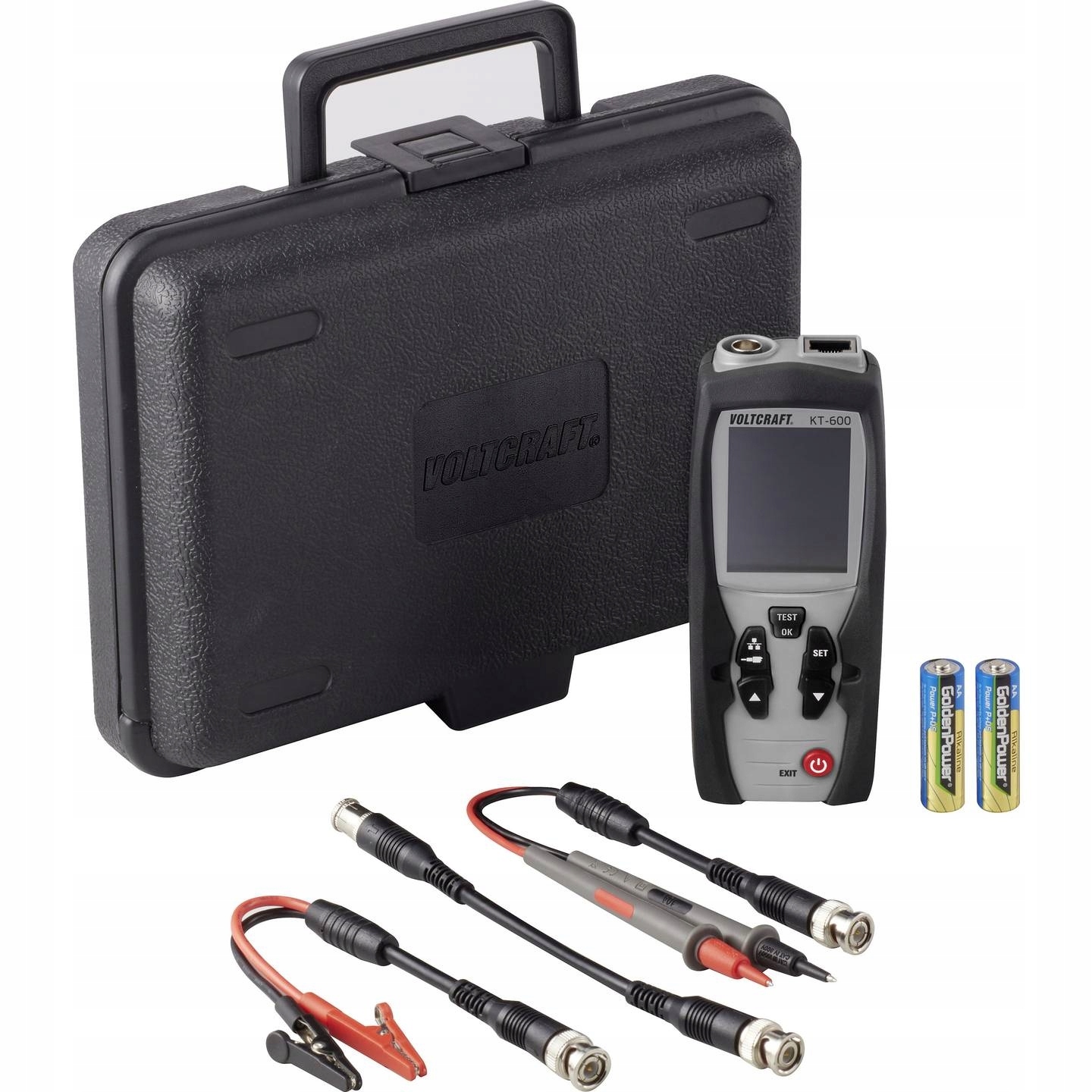

W Zestawie:

• Tester okablowania
• 2 x bateria 1,5 V AA
• Kabel BNC z przewodami pomiarowymi
• Kabel BNC z zaciskami krokodylkowymi
• Kabel BNC
• Walizka do przechowywania
